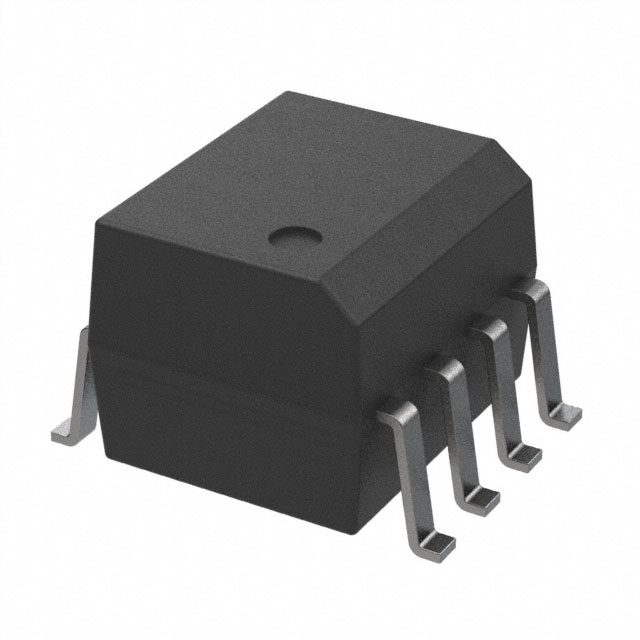

HCPL0639

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: 10 2 SOIC-8 贴片安装
供应商型号: FL-HCPL0639
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 隔离器 HCPL0639

HCPL0639概述


    产品简介


    HCPL06XX高速逻辑门光耦合器
    HCPL06XX系列光耦合器包含一个铝镓砷(AlGaAs)发光二极管(LED),光学耦合到一个非常高速的集成光电探测器逻辑门(单通道器件)。这些设备采用紧凑型小外形封装(SO8),并提供开路集电极输出,允许实现“线与”逻辑功能。单通道器件HCPL0600、HCPL0601和HCPL0611的输出基于双极晶体管的双极工艺,而HCPL0637、HCPL0638和HCPL0639则基于CMOS工艺,从而减少功耗。工作温度范围为-40°C至+85°C,内部噪声屏蔽确保卓越的共模抑制能力。

    技术参数


    - 速度:高达10 MBit/s
    - 输入至输出隔离电压:峰值绝缘电压565V,最大过压4000V
    - 存储温度范围:-40°C至+125°C
    - 工作温度范围:-40°C至+85°C
    - 发射器(Emitter):
    - 正向电流(IF):每通道50mA
    - 反向电压(VR):每通道5.0V
    - 功耗(PI):每通道45mW
    - 检测器(Detector):
    - 输出电流(IO):每通道15mA
    - 输出功率(PO):每通道85mW
    - 传播延迟时间(TPLH, TPHL):最大75ns
    - 上升时间(tr)和下降时间(tf):单通道分别为50ns和12ns,双通道分别为17ns和5ns
    - 绝缘电阻(RIO):>109Ω

    产品特点和优势


    1. 高速传输能力:最高可达10 MBit/s,适用于高速通信应用。
    2. 卓越的共模抑制比(CMR):能够抵抗高达25,000 V/μs的共模瞬态电压,适合高噪声环境。
    3. 小巧紧凑的设计:SO8封装使得它非常适合空间受限的应用。
    4. 能耗低:基于CMOS工艺,降低功耗。
    5. 安全认证:符合UL1577和DIN EN/IEC60747-5-5标准。

    应用案例和使用建议


    应用案例:
    - 消除接地回路:例如在工业控制系统中消除接地干扰。
    - 逻辑电平转换:如将LSTTL电平转换为TTL电平。
    - 数据传输:用于数据接收机和多路复用器中。
    - 开关电源:用于电源管理电路中的信号隔离。
    - 脉冲变压器替代品:用于需要高隔离度的应用中。
    - 计算机外围接口:用于连接计算机与外部设备的接口。
    使用建议:
    - 在设计电路时,应注意在VCC引脚上添加一个至少0.1μF的旁路电容。
    - 当使用多个HCPL06XX器件时,要特别注意它们之间的配线方式,以避免引入额外的噪声。
    - 在使用过程中要注意散热,确保芯片温度不超过150°C。

    兼容性和支持


    兼容性:
    - 与不同型号的TTL负载兼容,例如HCPL0600可以驱动最多8个TTL负载。
    支持和维护:
    - 提供详尽的技术文档和数据手册,帮助用户快速上手和调试。
    - 提供技术支持热线和邮件服务,解答用户疑问并提供解决方案。

    常见问题与解决方案


    1. 如何提高系统可靠性?
    - 确保所有引脚的连接正确无误,避免接触不良。
    - 在VCC引脚附近放置合适的旁路电容。
    - 使用合适的散热措施,确保器件不超温。
    2. 如何处理共模瞬态电压问题?
    - 在电路设计时选择高共模瞬态电压免疫的器件。
    - 使用稳压器和滤波器来减小瞬态电压的影响。
    3. 如何选择正确的封装?
    - 根据应用需求选择SO8封装,例如在空间有限的情况下。
    - 优先考虑TCO和功耗,根据系统要求选择合适的封装。

    总结和推荐


    综合评估:
    - HCPL06XX系列光耦合器以其高速传输能力、卓越的共模抑制能力和紧凑的设计脱颖而出。
    - 具备多种安全认证和较低的功耗,使其在高可靠性需求的应用中表现出色。
    - 用户友好的技术支持和详尽的文档资料进一步提升了产品的可用性。
    推荐使用:
    - 强烈推荐用于需要高速、高可靠性通信的应用中,特别是在工业控制、数据传输和电源管理系统中。

HCPL0639参数

参数
数据速率 10
通道数量 2
5.13mm(Max)
4.16mm(Max)
3.63mm(Max)
通用封装 SOIC-8
安装方式 贴片安装
零件状态 在售
包装方式 管装
