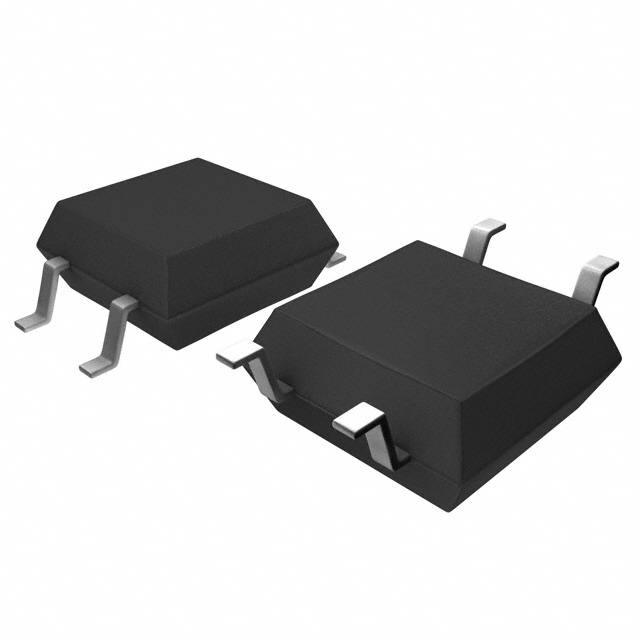

FODM3053V-NF098

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: 1 4-SMD 贴片安装
供应商型号: FL-FODM3053V-NF098
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 隔离器 FODM3053V-NF098

FODM3053V-NF098概述

    FODM3011, FODM3012, FODM3022, FODM3023, FODM3052, FODM3053 Full Pitch Mini-Flat Package Random-Phase Triac Driver Output Optocouplers

    1. 产品简介


    FODM3011, FODM3012, FODM3022, FODM3023, FODM3052, 和 FODM3053 是一款由 ON Semiconductor 生产的全封闭面贴装式(Surface Mount)四引脚微型扁平封装随机相位双向晶闸管驱动输出光耦合器。这些器件适用于电阻性和感性负载的电子控制,广泛应用于工业控制、交通信号灯、自动售货机、固态继电器、灯球镇流器、电磁阀控制、静态交流电源开关、白炽灯调光器及电机控制等领域。

    2. 技术参数


    - 峰值反向电压:
    - FODM301X 系列:250 V
    - FODM302X 系列:400 V
    - FODM305X 系列:600 V
    - 安全和法规认证:
    - UL1577, 3750 VAC RMS(1分钟)
    - DIN-EN/IEC60747-5-5, 565 V 峰值工作绝缘电压
    - 环境温度范围:
    - 存储温度:-55 至 +150°C
    - 操作温度:-40 至 +100°C
    - 绝缘性能:
    - 额定绝缘电压(VPR):静态测试电压为 904 Vp(方法A),生产测试电压为 1060 Vp(方法B)
    - 最高工作绝缘电压:565 Vp
    - 最高允许过电压:6000 Vp

    3. 产品特点和优势


    - 紧凑的四引脚表面贴装封装:最大封装高度仅为2.4毫米,适合空间受限的应用场景。
    - 多种电压等级:提供250 V、400 V和600 V三种峰值反向电压等级,满足不同应用需求。
    - 符合安全标准:通过UL和DIN-EN/IEC标准认证,确保产品的可靠性和安全性。
    - 环保材料:采用无铅设计,符合RoHS标准。

    4. 应用案例和使用建议


    - 工业控制系统:可以用于控制各种自动化设备,如传送带和机器人。
    - 交通信号灯:可以有效控制红绿灯的时间切换。
    - 自动售货机:用于控制内部机械动作,如选择和分发商品。
    - 固态继电器:适用于需要快速切换的场合。
    - 灯泡调光器:提供精准的电流控制以调节亮度。
    使用建议:
    - 在接线时,需根据负载性质选择合适的额定电压,以避免过载损坏。
    - 考虑到产品在高频率下的工作情况,应合理设置触发电流(IFT),建议将电流至少设置为最高额定值的1.5倍以确保稳定性。

    5. 兼容性和支持


    - 兼容性:该产品具有高兼容性,可与其他常用的工业控制器和电路板配合使用。
    - 技术支持:ON Semiconductor 提供详尽的技术文档和支持服务,包括详细的订购和运输信息。对于复杂问题,用户可通过官网在线支持获取帮助。

    6. 常见问题与解决方案


    - 问题一:启动困难,无法正常工作。
    - 解决方案:检查连接是否正确,确认输入电压符合要求。必要时调整触发电流设置。

    - 问题二:过热保护导致停机。
    - 解决方案:确保散热措施到位,适当降低工作负荷或更换更高散热能力的型号。

    7. 总结和推荐


    - 综合评估:FODM3011, FODM3012, FODM3022, FODM3023, FODM3052, 和 FODM3053系列光耦合器因其卓越的安全性、可靠性和适应性,在市场上具备极强的竞争优势。
    - 推荐:该系列产品非常适合需要精确电流控制和良好绝缘性能的应用场合,强烈推荐给需要高效、安全且环保解决方案的设计者和工程师。
    通过上述分析,我们得出FODM3011, FODM3012, FODM3022, FODM3023, FODM3052, 和 FODM3053光耦合器是一款性能优异的产品,值得推荐使用。

FODM3053V-NF098参数

参数
数据速率 -
通道数量 1
3.9mm(Max)
4.6mm(Max)
2.2mm(Max)
通用封装 4-SMD
安装方式 贴片安装
零件状态 在售
包装方式 管装

FODM3053V-NF098厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FODM3053V-NF098数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 隔离器 ON SEMICONDUCTOR FODM3053V-NF098 FODM3053V-NF098数据手册

FODM3053V-NF098封装设计

查看详情并下载
Symbol
Footprint
3D Model
