首页  >  产品百科  >  FOD814A300W

FOD814A300W

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: 1 DIP-4 通孔安装 5.1mm*7mm*4mm
供应商型号: UA-FOD814A300W
供应商: 海外现货
标准整包数: 2000

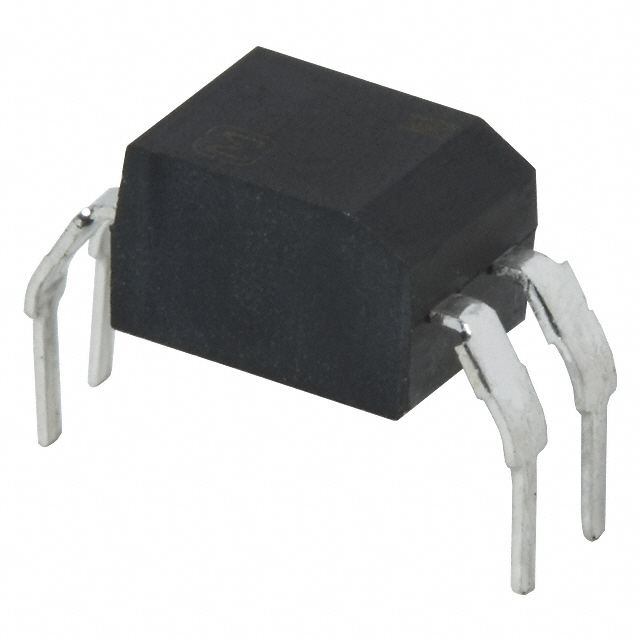

ON SEMICONDUCTOR 隔离器 FOD814A300W

FOD814A300W概述

    FOD814/FOD817 光电耦合器技术手册

    1. 产品简介


    FOD814 和 FOD817 是由美国安森美半导体(onsemi)生产的光电耦合器。这些光电耦合器采用四引脚双列直插封装(DIP),集成了两个镓砷红外发光二极管和一个硅光敏晶体管。FOD814 适用于交流输入响应,而 FOD817 则广泛应用于电源调节器、数字逻辑输入和微处理器输入等领域。

    2. 技术参数


    - 输入到输出隔离电压:对于 FOD814 和 FOD817,测试电压为 5000 VAC RMS(一分钟后)。
    - 工作温度范围:存储温度范围为 -55°C 至 +150°C;操作温度范围为 -55°C 至 +105°C(FOD814)和 -55°C 至 +110°C(FOD817)。
    - 最大工作绝缘电压:VIORM 为 850 V。
    - 最高允许过电压:VIOTM 为 8000 V。
    - 电流转移比(CTR):FOD814 的 CTR 范围为 20% 至 300%,其中 FOD814A 为 50% 至 150%;FOD817 的 CTR 范围为 50% 至 600%,具体型号如 FOD817A(80% 至 160%)、FOD817B(130% 至 260%)、FOD817C(200% 至 400%)和 FOD817D(300% 至 600%)。
    - 最大反向电压:VR 为 6 V。
    - 最大功率耗散:PC 为 150 mW(FOD814 和 FOD817)。
    - 饱和电压(VCE(SAT)):FOD814 在 IF = ±20 mA、IC = 1 mA 下的典型值为 0.1 V;FOD817 在 IF = 20 mA、IC = 1 mA 下的典型值为 0.1 V。

    3. 产品特点和优势


    FOD814 和 FOD817 的主要优势包括:
    - 高电流转移比(CTR):可达到 300%(FOD814)和 600%(FOD817),提供优异的信号传输能力。
    - 高安全标准:满足 UL1577 和 DIN EN/IEC60747−5−5 标准,确保在高压下的可靠性和安全性。
    - AC输入响应:FOD814 特别适合交流输入信号的检测。
    - 广泛的工作温度范围:可适应极端环境条件,适用于各种工业应用。

    4. 应用案例和使用建议


    - 交流线路监控:FOD814 可用于检测交流线路的状态,适用于电力系统监控。
    - 电源调节器:FOD817 适用于电源管理,确保系统的稳定运行。
    - 数字逻辑输入:FOD817 可用于数字电路中,提高系统的抗干扰能力。
    - 微处理器输入:FOD817 还可用于微处理器的输入端,实现高精度的数据传输。
    使用建议:
    - 确保正确的引脚连接和布线,避免信号干扰。
    - 考虑散热设计,特别是高功率应用场景下。
    - 在高电压环境下使用时,要确保符合相应的安全标准。

    5. 兼容性和支持


    FOD814 和 FOD817 可以与其他电子元器件兼容,特别是那些需要光电耦合的场合。安森美半导体提供了详细的文档和技术支持,帮助用户更好地理解和使用这些产品。此外,安森美半导体还提供在线支持,解答用户的疑问。

    6. 常见问题与解决方案


    - 问题1:安装过程中出现损坏怎么办?
    - 解决办法:检查是否符合安装指南,特别是焊接温度和时间。
    - 问题2:信号传输不稳定如何处理?
    - 解决办法:检查工作环境,特别是电磁干扰和温度变化。
    - 问题3:过电压保护如何设置?
    - 解决办法:参考手册中的过电压保护电路设计,确保安全操作。

    7. 总结和推荐


    FOD814 和 FOD817 是高性能的光电耦合器,具有广泛的适用范围和可靠性。它们不仅在电源管理和数字逻辑电路中有出色表现,还能应对严苛的工作环境。强烈推荐在需要高精度和高可靠性的应用场景中使用这些产品。安森美半导体的技术支持和文档资源也使得这些产品易于集成和调试。

FOD814A300W参数

参数
数据速率 -
通道数量 1
长*宽*高 5.1mm*7mm*4mm
通用封装 DIP-4
安装方式 通孔安装
零件状态 在售
包装方式 管装

FOD814A300W厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FOD814A300W数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 隔离器 ON SEMICONDUCTOR FOD814A300W FOD814A300W数据手册

FOD814A300W封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.1425 ¥ 1.1942
4000+ $ 0.1388 ¥ 1.1627
8000+ $ 0.13 ¥ 1.0894
库存: 2000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 2388.4
直接购买
加入购物车
