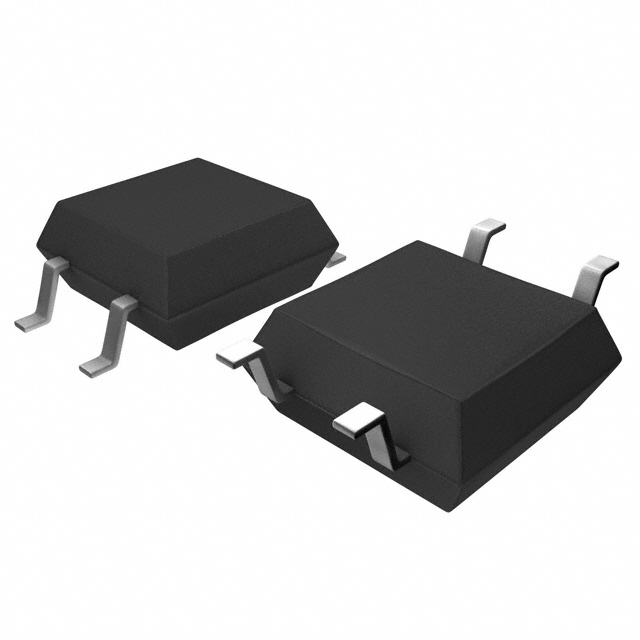

FODM3022R2-NF098

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: 1 4-SMD 贴片安装,黏合安装 3.85mm*4.4mm*2mm
供应商型号: FODM3022R2-NF098TR-ND
供应商: Digi-Key
标准整包数: 2500
ON SEMICONDUCTOR 隔离器 FODM3022R2-NF098

FODM3022R2-NF098概述

    FODM30XX系列光耦合器:技术手册概览

    产品简介


    FODM30XX系列是半导体组件工业公司推出的4针全间距迷你平封装随机相位双向晶闸管驱动输出光耦合器。该系列产品具备紧凑的设计和高电压隔离能力,适用于多种工业控制应用。其主要型号包括FODM3011、FODM3012、FODM3022、FODM3023、FODM3052和FODM3053,根据不同的峰值阻断电压(250V、400V和600V)进行分类。这些光耦合器主要用于在电子控制器与功率双向晶闸管之间进行接口设计,以控制电阻性和感性负载,适用于115V/240V操作。

    技术参数


    - 封装尺寸:4针全间距迷你平封装,最大高度为2.4毫米。
    - 峰值阻断电压:
    - FODM301X:250V
    - FODM302X:400V
    - FODM305X:600V
    - 安全和监管认证:
    - UL1577标准,3750VAC RMS
    - DIN-EN/IEC60747-5-5标准,565V峰值绝缘电压
    - 输入至输出测试电压:
    - 方法A:VIORM x 1.6 = 904Vpeak
    - 方法B:VIORM x 1.875 = 1060Vpeak
    - 最大工作绝缘电压:565Vpeak
    - 最高允许过电压:6000Vpeak
    - 外部爬电距离:≥5mm
    - 外部间隙:≥5mm
    - 绝缘厚度:≥0.4mm
    - 壳体温度:150°C
    - 输入电流:200mA
    - 输出功率:300mW

    产品特点和优势


    - 紧凑型设计:采用4针全间距迷你平封装,便于表面安装。
    - 高电压隔离能力:具备不同等级的峰值阻断电压,确保在高电压环境下工作的可靠性。
    - 安全和认证:符合多项国际安全标准,确保产品在严苛环境下的安全性。
    - 多功能应用:广泛应用于工业控制、交通信号灯、自动售货机、固态继电器、照明设备等多种场合。

    应用案例和使用建议


    应用案例
    - 工业控制:用于电机控制和开关电源。
    - 交通信号灯:提供稳定的电流控制。
    - 固态继电器:作为触发设备使用。
    使用建议
    - 电路设计:建议在设计时考虑额外的保护措施,如阻尼电阻和电容,以防止尖峰电压对双向晶闸管造成损害。
    - 散热管理:确保在高负荷运行时有效散热,避免过热损坏。

    兼容性和支持


    - 兼容性:适用于多种工业控制系统和设备。
    - 支持:制造商提供详细的文档和技术支持,包括详细的安装指南和常见问题解答。

    常见问题与解决方案


    1. 问:如何判断光耦合器是否已经损坏?
    答:通过测量输入端的电压和电流来确定是否超出规定的范围。
    2. 问:光耦合器如何防止过压损坏?
    答:在设计时加入阻尼电阻和电容,并在电路中设置保护机制,如浪涌吸收器。
    3. 问:在实际应用中如何优化光耦合器的性能?
    答:确保供电电压稳定,减少干扰源,合理布置线路以降低噪声。

    总结和推荐


    FODM30XX系列光耦合器凭借其紧凑设计、高可靠性及广泛应用的灵活性,在工业自动化控制领域具有显著的优势。其卓越的电气特性和可靠的安全性能使其成为众多关键应用场景的理想选择。因此,我们强烈推荐使用FODM30XX系列光耦合器,特别是对于那些需要高电压隔离和安全认证的应用。

FODM3022R2-NF098参数

参数
数据速率 -
通道数量 1
长*宽*高 3.85mm*4.4mm*2mm
通用封装 4-SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
