FODM8071R2

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR

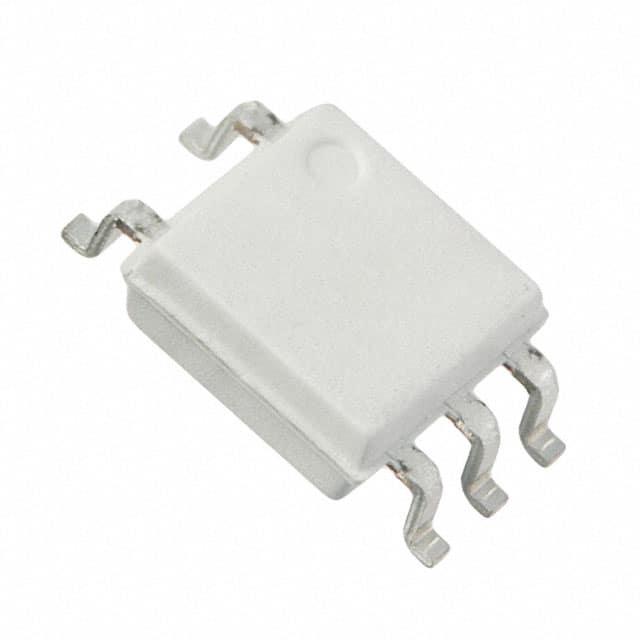

产品描述: onsemi 逻辑门输出型光耦, 表面安装, 5针, Mini-Flat封装
供应商型号: 2825068
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 隔离器 FODM8071R2

FODM8071R2概述


    产品简介


    FODM8071 是一款3.3V/5V逻辑门输出光耦合器,具有高抗噪性。
    该产品适用于微处理器系统接口、工业现场总线通信、可编程逻辑控制、隔离数据采集系统及电压电平转换等多种应用场合。它采用Fairchild的专利共平面封装技术Optoplanar®,并结合高速AlGaAs LED输入端与CMOS检测IC输出端,确保了卓越的抗干扰能力和高性能表现。

    技术参数


    技术规格与性能参数:
    - 输入电流 (IF): 最大20 mA
    - 反向电压 (VR): 最大5 V
    - 供应电压 (VDD): 0到6.0 V
    - 输出电压 (VO): -0.5到VDD + 0.5 V
    - 平均输出电流 (IO): 最大10 mA
    - 最大工作绝缘电压 (VIORM): 565 Vpeak
    - 最高允许过电压 (VIOTM): 4000 Vpeak
    - 存储温度范围 (TSTG): -40至+125°C
    - 工作温度范围 (TOPR): -40至+110°C
    - 脉宽 (tPW): 50 ns
    - 传播延迟时间 (tPHL/tPLH): 最大55 ns
    - 脉冲宽度失真 (PWD): 最大20 ns
    - 传播延迟偏差 (tPSK): 最大30 ns
    - 上升时间 (tR): 5.8 ns
    - 下降时间 (tF): 5.3 ns
    - 共模瞬态抑制能力: 最大40 kV/µs
    支持的电气特性与工作环境:
    - 适用电压范围广泛,涵盖3.0 V至5.5 V
    - 工作温度范围从-40°C到+110°C
    - 高速传输速率可达20 Mbps

    产品特点和优势


    独特功能和优势:
    - 高噪声免疫特性:具备20 kV/µs的最小共模抑制能力
    - 高速传输:达到20 Mbit/s的数据传输率
    - 宽供电电压兼容性:同时支持3.3V和5V的CMOS兼容
    - 卓越的环境适应性:可在-40°C至+110°C的温度范围内稳定运行
    - 安全认证:满足UL1577标准及DIN EN/IEC60747-5-5国际安全规范

    应用案例和使用建议


    应用场景分析:
    - 微处理器系统接口:可用于SPI、I2C等接口实现信号隔离
    - 工业现场总线通信:支持DeviceNet、CAN、RS485等协议的信号隔离传输
    - 隔离数据采集系统:保证数字信号在不同地电位间可靠传递
    使用建议:
    1. 确保电路设计符合手册中推荐的工作条件,避免超出绝对最大额定值。
    2. 在选择其他配套元器件时,注意保持与FODM8071的电压和电流兼容性。
    3. 建议添加适当的旁路电容(0.1μF)以提升电路稳定性。

    兼容性和支持


    兼容性:
    - 与多种工业通信标准(如SPI、I2C等)完全兼容
    - 支持的电路电压范围广泛,确保在不同应用环境下的灵活性
    支持信息:
    - 提供详尽的技术文档和测试报告
    - 客户服务和技术支持团队随时待命解答疑问和提供技术支持

    常见问题与解决方案


    常见问题与解决方法:
    1. Q: 产品在高温环境下工作不稳定?
    - A: 检查是否超出了推荐的工作温度范围(-40°C至+110°C)。如超范围,请进行散热设计或选择更适合高温环境的产品。
    2. Q: 脉冲宽度失真较大?
    - A: 检查输入信号频率和电流是否在规定范围内。如果频率过高或电流过大,请降低频率或减小电流。
    3. Q: 输出电压不稳定?
    - A: 确认输入信号的电压和电流满足手册要求。检查外部电路是否有接地不良或信号干扰问题。

    总结和推荐


    综合评估:
    - 优点:
    - 高噪声免疫特性:保障信号传输的可靠性
    - 高速传输:满足现代高速通信需求
    - 宽供电电压兼容性:简化系统设计
    - 优异的安全认证:确保产品安全可靠
    - 推荐使用:FODM8071是一款非常适合于需要高抗干扰能力和高速度传输的应用场合。无论是工业自动化还是消费电子产品,这款产品都能提供可靠的信号隔离解决方案。

FODM8071R2参数

参数
数据速率 20
通道数量 1
通用封装 SOP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

FODM8071R2厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FODM8071R2数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 隔离器 ON SEMICONDUCTOR FODM8071R2 FODM8071R2数据手册

FODM8071R2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 15.4833
10+ ¥ 13.3394
100+ ¥ 13.1012
500+ ¥ 12.863
2500+ ¥ 12.863
5000+ ¥ 12.863
7500+ ¥ 12.863
库存: 546
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 15.48
