MOC217R2VM

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: 1 SOIC-8 贴片安装,黏合安装 5.13mm*4.16mm*3.43mm
供应商型号: CY-MOC217R2VM
供应商:
标准整包数: 1

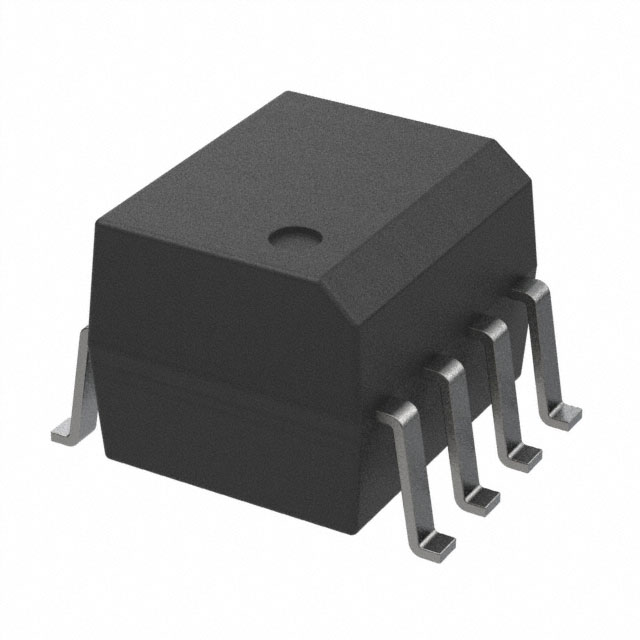

ON SEMICONDUCTOR 隔离器 MOC217R2VM

MOC217R2VM概述

    MOC205M/MOC206M/MOC207M/MOC211M/MOC212M/MOC213M/MOC216M/MOC217M 光电耦合器技术手册

    产品简介


    MOC205M/MOC206M/MOC207M/MOC211M/MOC212M/MOC213M/MOC216M/MOC217M 系列光电耦合器由镓砷红外发光二极管和单片硅光晶体管检测器组成,封装在一个表面贴装的小型塑料封装中。这些器件非常适合高密度应用,并且消除了通过板子安装的需求。它们被广泛应用于反馈控制电路、隔离系统、通用开关电路和监控检测电路等领域。

    技术参数


    以下是这些光电耦合器的关键技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入至输出测试电压 2500 | VACRMS |
    | 最大工作绝缘电压 | 565 Vpeak |
    | 最高允许过电压 | 4000 Vpeak |
    | 驱动电流 | 1 mA | 10 mA | 200 mA | mA |
    | 输出电流 | 2 mA | 10 mA | 150 mA | mA |
    | 工作温度范围 | -40 100 | °C |
    | 结温 | -40 125 | °C |
    | 驱动功率 90 | 300 | mW |
    | 检测功率 150 mW |
    | 输入前向电压 | 1.07 | 1.15 | 1.5 | V |
    | 反向漏电流 | 0.001 | 0.01 | 100 | μA |
    | CTR(电流传输比) | 20 200 | % |

    产品特点和优势


    1. 高精度电流传输比:这些光电耦合器具有严格的匹配电流传输比,保证了在不同条件下的稳定性。
    2. 低功耗:所需的输入电流较低,便于逻辑接口设计。
    3. 安全认证:符合UL1577和DIN-EN/IEC60747-5-5标准的安全绝缘等级要求。
    4. 方便的表面贴装封装:具有0.050英寸的引脚间距,便于自动装配工艺。
    5. 无铅封装:环保友好,符合现代电子产品的要求。

    应用案例和使用建议


    这些光电耦合器可以用于多种应用场合,如反馈控制电路和开关电源转换。例如,在开关电源中,可以通过将主回路与控制回路隔离开来提高系统的可靠性。使用时,建议根据实际应用场景选择合适的型号,确保驱动电流和工作温度范围满足需求。

    兼容性和支持


    这些光电耦合器采用标准的8针SOIC封装,易于与其他电子元器件兼容。ON Semiconductor提供全面的技术支持和文档资源,确保客户能够充分利用这些产品的功能。

    常见问题与解决方案


    1. 问题:输出电流不稳定。
    - 解决方案:检查输入电流是否符合要求,确认驱动电路稳定。
    2. 问题:反向电压导致损坏。
    - 解决方案:确保反向电压不超过规定的最大值。

    总结和推荐


    MOC205M/MOC206M/MOC207M/MOC211M/MOC212M/MOC213M/MOC216M/MOC217M系列光电耦合器在设计上兼顾了高性能、可靠性和便捷性,适用于广泛的工业和消费电子应用。特别是对于需要严格隔离和高可靠性设计的应用场合,这些光电耦合器是理想的选择。强烈推荐在涉及安全绝缘的应用中使用。

MOC217R2VM参数

参数
数据速率 -
通道数量 1
长*宽*高 5.13mm*4.16mm*3.43mm
通用封装 SOIC-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

MOC217R2VM厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

MOC217R2VM数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 隔离器 ON SEMICONDUCTOR MOC217R2VM MOC217R2VM数据手册

MOC217R2VM封装设计

查看详情并下载
Symbol
Footprint
3D Model
