FOD4216SDV

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: 1 6-SMD 贴片安装,黏合安装 7.8mm*7mm*4mm
供应商型号: FL-FOD4216SDV
供应商: 海外现货
标准整包数: 1

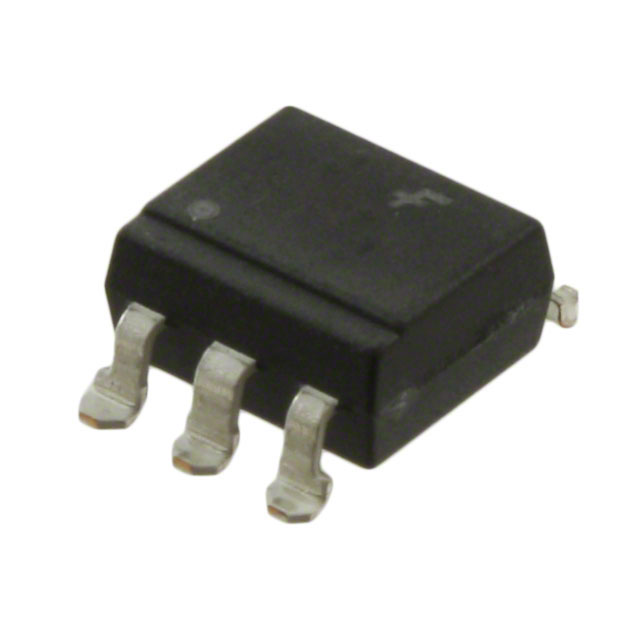

ON SEMICONDUCTOR 隔离器 FOD4216SDV

FOD4216SDV概述

    高效能六引脚DIP随机相位双向晶闸管驱动器:FOD420, FOD4208, FOD4216, FOD4218

    产品简介


    FOD420, FOD4208, FOD4216 和 FOD4218 是一种由红外发射二极管(IRLED)耦合到高电压双向晶闸管(Triac)形成的混合随机相位驱动器。这些设备采用标准6针双列直插式(DIP)封装,适用于需要高触发灵敏度的应用。FOD4216和FOD4218型号采用了改进型高效率红外发射二极管,提高了触发敏感度。
    主要

    技术参数


    - 额定电流:最大峰值导通电流为300mA。
    - 高击穿电压:FOD420和FOD4216型号为600V,FOD4208和FOD4218型号为800V。
    - 触发灵敏度:FOD4216和FOD4218为1.3mA,FOD420和FOD4208为2mA。
    - 静态dv/dt:高达10,000V/s。
    - 安全认证:通过UL1577和DIN EN/IEC60747-5-5认证。
    - 环境温度范围:存储温度为-55°C至+150°C,工作温度为-55°C至+100°C。

    产品特点和优势


    FOD420, FOD4208, FOD4216和FOD4218具有以下几个独特的优势:
    - 高达300mA的峰值导通电流,使得这些器件适合于各种工业控制应用。
    - 高达800V的额定击穿电压,确保设备在恶劣环境下也能可靠运行。
    - 改进的高效率红外发射二极管设计,使得触发敏感度提升,从而提升了设备的整体性能。
    - 符合RoHS标准,环保无铅,符合当前市场对绿色电子产品的需求。
    - 拥有广泛的适用性和可靠性,可以应用于固态继电器、工业控制、照明控制等领域。

    应用案例和使用建议


    应用场景:
    - 固态继电器:这些设备可作为固态继电器的核心部件,用于控制高功率设备的开关状态。
    - 工业控制:可用于需要高可靠性控制的工业自动化系统。
    - 照明控制:适用于需要精确控制光源开闭的场合。
    - 静态电源开关:适合用作静态电源开关的驱动器。
    - 交流电机启动器:可用作交流电机的启动器。
    使用建议:
    - 在选择电阻值时,需根据具体应用确定合适的值以保证触发电流达到设定要求。例如,在某些高感性负载情况下,推荐使用360Ω电阻以避免瞬时过载。
    - 在使用这些器件时,应确保负载的正确连接方式以确保最佳性能。

    兼容性和支持


    FOD420, FOD4208, FOD4216和FOD4218支持多种封装选项,包括DIP和SMT(表面贴装技术),并且可以通过标准的回流焊接工艺进行安装。ON Semiconductor提供了详细的技术支持和维护服务,包括数据手册下载、在线技术支持等,以便用户能够更好地理解和应用这些产品。

    常见问题与解决方案


    - 问题:如何确保器件不会因过高的dv/dt而损坏?
    - 解决方案:在设计电路时应考虑使用适当的阻尼网络(如RC网络),并确保器件的接线符合规范,避免外部干扰引起的dv/dt过高。
    - 问题:如何确保器件在高温环境下正常工作?
    - 解决方案:选择散热良好的安装位置,并确保电路板设计合理,使器件能够在安全的工作温度范围内运行。

    总结和推荐


    FOD420, FOD4208, FOD4216和FOD4218是一款高度可靠的双向晶闸管驱动器,具有优异的电气特性和宽广的工作温度范围,非常适合应用于各种工业控制和照明控制系统。其出色的触发灵敏度和高dv/dt特性使其成为市场上同类产品的首选之一。强烈推荐这些产品用于需要高性能、高可靠性的应用场合。对于寻求高品质电子元器件的工程师和制造商而言,这些产品无疑是理想的选择。

FOD4216SDV参数

参数
数据速率 -
通道数量 1
长*宽*高 7.8mm*7mm*4mm
通用封装 6-SMD
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

FOD4216SDV厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FOD4216SDV数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 隔离器 ON SEMICONDUCTOR FOD4216SDV FOD4216SDV数据手册

FOD4216SDV封装设计

查看详情并下载
Symbol
Footprint
3D Model
