HCPL0531R2

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 晶体管输出型光耦, 双通道, 表面安装, 8针, SOIC封装
供应商型号: 2083196
供应商: 海外现货
标准整包数: 1

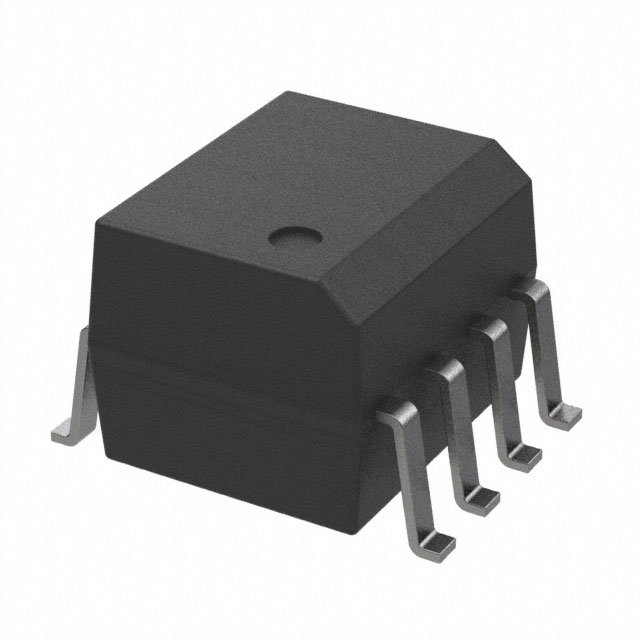

ON SEMICONDUCTOR 隔离器 HCPL0531R2

HCPL0531R2概述

    高速晶体管光耦合器(High Speed Transistor Optocouplers)

    产品简介


    高速晶体管光耦合器是将铝镓砷(AlGaAs)发光二极管(LED)与高速光电探测器晶体管集成在一个紧凑的8引脚小外形封装内的组件。这些光耦合器提供了单通道(如HCPL0453、HCPL0500、HCPL0501)和双通道(如HCPL0531、HCPL0534)两种型号。它们广泛应用于线接收器、脉冲变压器替代品、CMOS-LSTTL-TTL输出接口、宽带模拟耦合等领域。

    技术参数


    - 速度:最高可达1 MBit/s
    - 共模瞬态抑制:最小值为15 kV/μs,适用于VCM=1500 V
    - 输出:开漏输出
    - 温度范围:保证性能在0°C至70°C之间
    - 认证:UL认可,VDE0884认可(文件号136616),BSI认可(文件号8661, 8662)
    - 隔离电压:最大工作绝缘电压为565 Vpeak,最高允许过电压为4000 Vpeak
    - 爬电距离:≥4 mm
    - 穿通绝缘距离:≥0.4 mm

    产品特点和优势


    1. 高传输速率:达到1 MBit/s,显著提升数据传输效率。
    2. 强抗干扰能力:15 kV/μs的共模瞬态抑制能力,确保在高压环境中稳定运行。
    3. 认证齐全:获得UL、VDE和BSI等安全认证,适用于多种安全等级的应用场景。
    4. 低功耗设计:输出功率小于300 mW,延长使用寿命。
    5. 紧凑封装:8引脚小外形封装,适合空间受限的应用场合。

    应用案例和使用建议


    - 线接收器:用于接收高速信号,提高通信质量。
    - 脉冲变压器替代品:减少电路体积和复杂度,简化设计。
    - 模拟耦合:实现宽带模拟信号的高效耦合,适用于仪表和工业控制系统。
    使用建议:
    - 确保LED正向电流不超过25 mA,避免损坏。
    - 在接收到信号后,适当增加负载电阻以降低功耗。
    - 使用前检查器件的认证信息,确保符合安全标准。

    兼容性和支持


    HCPL05XX和HCPL04XX系列光耦合器可以与各种标准的TTL、CMOS、LSTTL等接口兼容。制造商提供了详尽的技术文档和支持,可以通过其官方网站获取。

    常见问题与解决方案


    - Q1: LED电流超过最大值怎么办?
    - A1: 减少输入电流,确保不超过25 mA。
    - Q2: 输出不稳定如何处理?
    - A2: 检查供电电压是否稳定,增加负载电阻以稳定输出。
    - Q3: 为何传输延迟时间较长?
    - A3: 检查负载电阻是否过大,适当减小以缩短延迟时间。

    总结和推荐


    HCPL05XX和HCPL04XX系列高速晶体管光耦合器以其高速传输、高抗干扰能力和多认证支持成为市场上的佼佼者。其紧凑的设计和多样化的应用场景使其成为工业控制、仪表系统、通信设备等领域不可或缺的电子元件。推荐在对传输速率要求较高且需考虑电磁兼容性的应用中使用。

HCPL0531R2参数

参数
数据速率 1
通道数量 2
长*宽*高 5.13mm*4.16mm*3.43mm
通用封装 SOIC-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

HCPL0531R2厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

HCPL0531R2数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 隔离器 ON SEMICONDUCTOR HCPL0531R2 HCPL0531R2数据手册

HCPL0531R2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.4358
10+ ¥ 8.4614
100+ ¥ 7.7563
500+ ¥ 7.6153
2500+ ¥ 7.6153
5000+ ¥ 7.6153
7500+ ¥ 7.6153
库存: 2375
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 10.43
