H11D3

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR

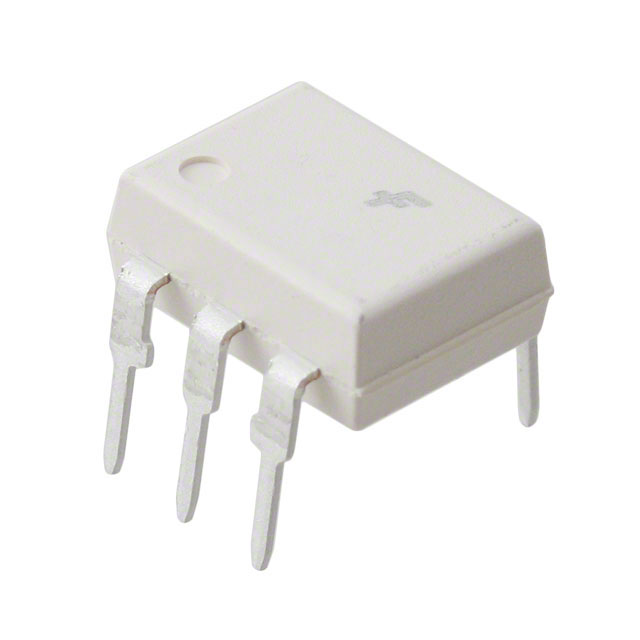

产品描述: 1 DIP-6 通孔安装 8.89mm*6.86mm*5.08mm
供应商型号: CY-H11D3
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 隔离器 H11D3

H11D3概述

    高压光耦合器 H11DX 和 4N38 技术手册

    产品简介


    H11DX 和 4N38 是由特制的砷化镓红外发光二极管(LED)和高电压NPN硅光电晶体管组成的一种光电耦合隔离器。这些设备通过标准的塑料六脚双列直插式封装提供,适用于多种工业控制和数字逻辑输入应用。典型应用包括电源调节器、微处理器输入、家用电器传感器系统以及工业控制系统。

    技术参数


    - 存储温度:-55°C 到 +150°C
    - 操作温度:-55°C 到 +100°C
    - 引线焊接温度:260°C(持续10秒)
    - 总器件功耗(环境温度为25°C时):260 mW
    - 功耗降额:超过25°C时,每度下降3.5 mW/°C
    - 发射器:
    - 正向直流电流(IF):80 mA
    - 反向输入电压(VR):6.0 V
    - 峰值正向电流(1µs脉冲,300 pps):3.0 A
    - 发射器功耗(环境温度为25°C时):150 mW
    - 功耗降额:超过25°C时,每度下降1.41 mW/°C
    - 特性:
    - 高电压:H11D1, H11D2, BVCER = 300 V;H11D3, H11D4, BVCER = 200 V
    - 高隔离电压:5300 VAC RMS(1分钟);7500 VAC峰值(1分钟)
    - UL认证编号:E90700

    产品特点和优势


    H11DX 和 4N38 光电耦合器具有以下显著特点和优势:
    - 高电压耐受性:可承受高达300V的击穿电压,满足高压应用需求。
    - 高隔离电压:5300 VAC RMS 和 7500 VAC 峰值,保证了优秀的电气隔离能力。
    - UL 认证:产品符合UL安全标准,适用于各种严格的安全要求环境。
    这些特点使其在工业控制系统和高可靠性要求的应用场合中表现出色,提供了比同类产品更高的稳定性和可靠性。

    应用案例和使用建议


    H11DX 和 4N38 广泛应用于多个领域,包括但不限于:
    - 电源调节器:在开关电源中作为光电隔离器,保护后端电路不受高压冲击。
    - 数字逻辑输入:用于提高输入信号的抗干扰能力和安全性。
    - 家用电器传感器系统:利用其高可靠性和电气隔离特性,确保系统的稳定运行。
    使用建议:
    - 在高压环境下,建议仔细检查并确认功耗和环境温度对设备的影响,合理调整散热措施。
    - 考虑到可能存在的高压和高电流脉冲,建议在应用中加入适当的保护电路,如瞬态电压抑制器(TVS)。

    兼容性和支持


    H11DX 和 4N38 具有良好的通用性和广泛的适用范围,能够与大多数标准电子元件和系统兼容。制造商Fairchild半导体提供全面的技术支持和售后服务,包括产品选型指导、设计咨询和技术文档下载。

    常见问题与解决方案


    - 问题:长时间运行后设备过热。
    - 解决方案:根据环境温度和功耗计算合适的散热措施,避免设备过热。
    - 问题:信号传输不稳定。
    - 解决方案:检查并优化信号路径中的接地和布线设计,减少外部噪声影响。
    - 问题:需要更高的隔离电压。
    - 解决方案:考虑选用更高规格的光电耦合器,如型号H11D1/H11D2,其隔离电压达到5300 VAC RMS。

    总结和推荐


    总体而言,H11DX 和 4N38 光电耦合器凭借其出色的电气隔离能力和高压耐受性,在多种高可靠性应用中表现出色。它们特别适合需要电气隔离和高稳定性的场合,是工业控制和高性能数字逻辑输入的理想选择。
    推荐使用:对于需要高可靠性和电气隔离的应用场合,强烈推荐使用H11DX 和 4N38 光电耦合器。

H11D3参数

参数
数据速率 -
通道数量 1
长*宽*高 8.89mm*6.86mm*5.08mm
通用封装 DIP-6
安装方式 通孔安装
零件状态 停产
包装方式 散装,管装
