HMHA2801AV

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: 1 MFP-4 贴片安装 2.69mm*4.4mm*2.19mm
供应商型号: 512-HMHA2801AV
供应商: Mouser
标准整包数: 1

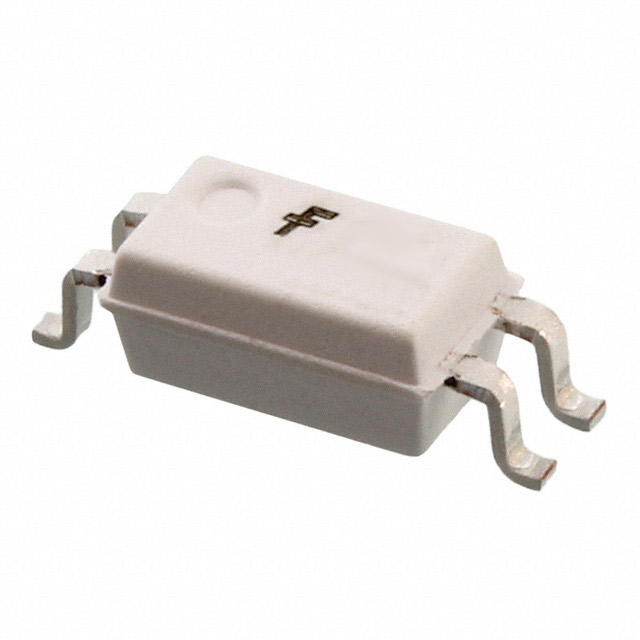

ON SEMICONDUCTOR 隔离器 HMHA2801AV

HMHA2801AV概述

    HMHA281和HMHA2801系列半桥式光电耦合器技术手册

    1. 产品简介


    HMHA281和HMHA2801系列是赛普拉斯半导体公司推出的一系列光电耦合器产品,包含一个镓砷红外发光二极管(IR LED)驱动硅光电晶体管的紧凑型4针迷你扁平封装。这些光电耦合器广泛应用于数字逻辑输入、微处理器输入、电源监控、双绞线线路接收机及电话线接收机等领域。

    2. 技术参数


    - 封装类型: 4-针半间距迷你扁平封装
    - 尺寸: 最大高度为2.4mm,引脚间距为1.27mm
    - 电流传输比 (CTR):
    - HMHA281: 50%至600%
    - HMHA2801: 80%至600%
    - HMHA2801A: 80%至160%
    - HMHA2801B: 130%至260%
    - HMHA2801C: 200%至400%
    - 绝缘安全认证: 符合UL1577标准,具备3.750 VRMS测试电压和565 V峰值工作绝缘电压
    - 工作温度范围: 储存温度范围-55°C至+125°C,工作温度范围-55°C至+100°C
    - 最大额定功率: 在环境温度为25°C时总耗散功率为210mW
    - 输出性能: 输出功率最大可达300mW
    - 电气特性:
    - 端到端测试电压: 方法A为904Vpeak,方法B为1060Vpeak
    - 最高允许过电压: 4000Vpeak

    3. 产品特点和优势


    HMHA281和HMHA2801系列光电耦合器具有多种独特的优势:
    - 紧凑设计: 采用4针迷你扁平封装,最大限度地节省板级空间。
    - 宽广的电流传输比: 提供不同的电流传输比范围,以满足不同应用场景的需求。
    - 安全合规: 符合多项国际安全认证标准,确保设备在高压下的稳定运行。
    - 可靠性高: 高达125°C的工作温度范围和广泛的温度适应性保证了产品的长期稳定性。

    4. 应用案例和使用建议


    应用场景:
    - 数字逻辑输入:通过光电耦合器可以实现数字信号的隔离,提高系统的抗干扰能力。
    - 微处理器输入:用于提升系统输入的安全性和可靠性。
    - 电源监控:监测电源状态,确保供电的稳定。
    - 通讯线路接收:可用于各种通信设备的线路接收,如双绞线和电话线。
    使用建议:
    - 在高温环境中使用时,注意散热设计,以保持工作温度在规定范围内。
    - 在应用中注意信号匹配,避免信号失真或衰减。

    5. 兼容性和支持


    - 兼容性: HMHA281和HMHA2801系列光电耦合器与其他常见的电子元器件具有良好的兼容性,适用于广泛的应用场景。
    - 支持服务: 赛普拉斯半导体提供详细的技术文档和在线支持,帮助客户更好地理解和应用产品。

    6. 常见问题与解决方案


    常见问题:
    - 问题1: 设备出现异常发热现象。
    - 解决方案: 检查散热设计,确保工作温度不超过最大额定值。
    - 问题2: 信号传输不稳定。
    - 解决方案: 检查信号匹配和线路布局,确保信号完整性。

    7. 总结和推荐


    综上所述,HMHA281和HMHA2801系列光电耦合器凭借其高可靠性和多样的功能选择,在各种应用中表现出色。这些产品在工业控制、通信设备及电源管理系统中有着广泛的应用前景。鉴于其优异的性能和可靠性,我们强烈推荐在各类电子设备中选用这些光电耦合器。

HMHA2801AV参数

参数
数据速率 -
通道数量 1
长*宽*高 2.69mm*4.4mm*2.19mm
通用封装 MFP-4
安装方式 贴片安装
零件状态 在售
包装方式 盒装,管装

HMHA2801AV厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

HMHA2801AV数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 隔离器 ON SEMICONDUCTOR HMHA2801AV HMHA2801AV数据手册

HMHA2801AV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.8165 ¥ 6.8994
10+ $ 0.5325 ¥ 4.4992
100+ $ 0.3366 ¥ 2.8443
1000+ $ 0.23 ¥ 1.9438
3000+ $ 0.229 ¥ 1.9347
库存: 1992
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.89
