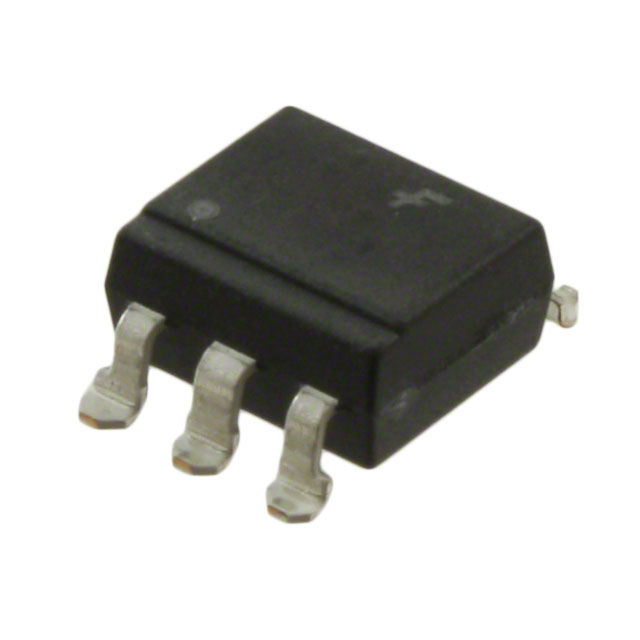

FOD4118S

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: 1 6-SMD 贴片安装
供应商型号: FL-FOD4118S
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 隔离器 FOD4118S

FOD4118S概述

    FOD410, FOD4108, FOD4116, FOD4118:6引脚DIP高dv/dt零交叉双向晶闸管驱动器

    产品简介


    FOD410, FOD4108, FOD4116 和 FOD4118 是一种光电耦合器,包含一个红外发射二极管(LED)和一个由两个逆并联可控硅整流器(SCR)构成的混合双向晶闸管。这些器件能够通过红外LED的触发来驱动分立式双向晶闸管。FOD4116和FOD4118采用了高效能红外发射二极管,提供了更好的触发灵敏度。这些器件封装在标准的6引脚双列直插(DIP)封装内。

    技术参数


    - 最大电流: 300mA(峰值导通状态电流)
    - 零电压交叉: 在零电压时触发
    - 阻断电压:
    - 600V(FOD410、FOD4116)
    - 800V(FOD4108、FOD4118)
    - 触发灵敏度:
    - 1.3mA(FOD4116、FOD4118)
    - 2mA(FOD410、FOD4118)
    - 静态dv/dt: 10,000 V/μs
    - 安全认证: UL1577,5.000 VRMS,持续1分钟;DIN-EN/IEC60747-5-5

    产品特点和优势


    - 高可靠性: 高的峰值导通电流和阻断电压使其适用于高压环境。
    - 高触发灵敏度: 确保在低电流下也能可靠触发。
    - 零电压交叉: 在零电压条件下触发,减少电磁干扰。
    - 环保设计: 无铅,符合RoHS标准。

    应用案例和使用建议


    - 应用场景: 本产品广泛应用于固态继电器、工业控制、照明控制、静态功率开关和交流电机启动器等领域。
    - 使用建议:
    - 在高感性负载(功率因数<0.5)情况下,建议将电阻值调整为360Ω。
    - 使用外部消弧电阻(如39Ω)和电容(如0.01μF)可以减少负载切换时的干扰。

    兼容性和支持


    - 兼容性: 适用于所有主流标准DIP封装。
    - 支持: 提供UL1577和DIN-EN/IEC60747-5-5认证。厂商提供技术支持,包括安装指导、故障排除等服务。

    常见问题与解决方案


    - 问题1: 设备在高温环境下不能正常工作。
    - 解决方法: 确保在温度范围内(-55°C至+100°C)使用设备,必要时增加散热措施。
    - 问题2: 设备触发灵敏度不足。
    - 解决方法: 检查并确保输入电流满足额定的触发电流(IF),并检查电路是否有异常。

    总结和推荐


    FOD410, FOD4108, FOD4116, FOD4118 作为6引脚DIP封装的双向晶闸管驱动器,具有高性能、高可靠性和良好的环保特性,非常适合在多种应用场合中使用。鉴于其优异的技术参数和广泛的适用性,强烈推荐用于需要高可靠性和高效能的应用中。

FOD4118S参数

参数
数据速率 -
通道数量 1
7.8mm(Max)
7mm(Max)
4mm(Max)
通用封装 6-SMD
安装方式 贴片安装
零件状态 在售
包装方式 管装

FOD4118S厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FOD4118S数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 隔离器 ON SEMICONDUCTOR FOD4118S FOD4118S数据手册

FOD4118S封装设计

查看详情并下载
Symbol
Footprint
3D Model
