H11F1SM

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 晶体管输出型光耦, 表面安装, 6针, PDIP封装
供应商型号: 2825064
供应商: 海外现货
标准整包数: 1

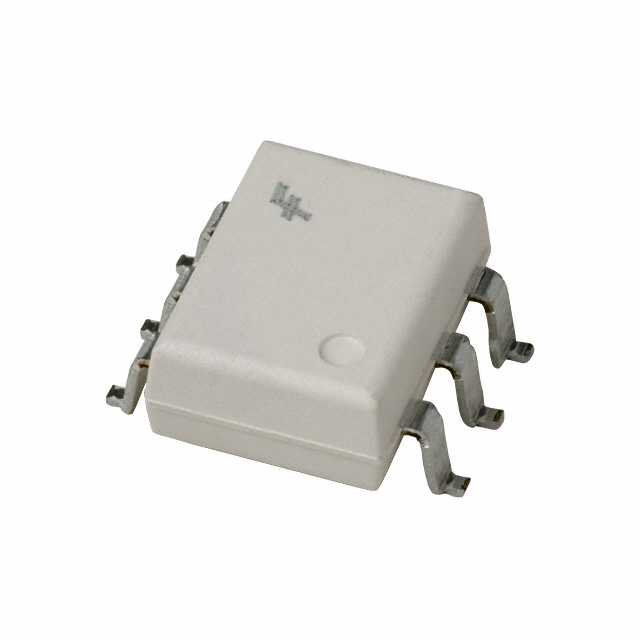

ON SEMICONDUCTOR 隔离器 H11F1SM

H11F1SM概述

    H11F1M, H11F2M, H11F3M — Photo FET Optocouplers

    产品简介


    H11F1M、H11F2M 和 H11F3M 是一款由镓铝砷光电二极管耦合对称双向硅光探测器组成的光电场效应晶体管(Photo FET Optocouplers)。这些设备安装在双列直插封装(Dual In-line Package)内,适合用于需要电隔离的应用。它们主要作为远程可变电阻器和模拟信号开关使用。

    技术参数


    以下为这些光电场效应晶体管的主要技术参数:
    - 存储温度范围:-40°C 至 +150°C
    - 工作温度范围:-40°C 至 +100°C
    - 最大正向电流(连续):60 mA
    - 最大反向电压:5 V
    - 最大峰值正向电流:1 A(10µs脉冲,1%占空比)
    - 光电二极管最大功率耗散:25°C时100 mW,每度下降1.33 mW
    - 光电探测器最大功率耗散:25°C时300 mW,每度下降4.0 mW
    - 双向击穿电压:
    - H11F1M, H11F2M:±30 V
    - H11F3M:±15 V
    - 双向连续检测电流:±100 mA
    - 输入到输出绝缘电阻:10^11 Ω(500 VDC)
    - 输入到输出绝缘耐压:1594 V(峰值)

    产品特点和优势


    - 作为远程可变电阻器:能够提供从100Ω至300MΩ的阻值变化,且最大旁路电容仅为15 pF。
    - 作为模拟开关:具有低失调电压、60 Vpk-pk信号能力,并且没有电荷注入或锁存现象。
    - 安全认证:UL认可,符合IEC 60747-5-2标准。

    应用案例和使用建议


    - 作为远程可变电阻器:
    - 隔离式可调衰减器
    - 自动增益控制
    - 主动滤波器微调/带通切换

    - 作为模拟开关:
    - 隔离式采样保持电路
    - 多路复用、光学隔离模数转换
    - 使用建议:为了确保最佳性能,在高动态范围内使用时应注意电源管理,并且确保在高温环境下不会超过最大功率耗散限制。

    兼容性和支持


    这些光电场效应晶体管具备多种封装选项,包括通孔器件(Standard Through Hole Device)、表面贴装器件(Surface Mount Lead Bend)、带卷盘器件(Tape and Reel),并且支持IEC60747-5-2标准,适用于各种电路设计。

    常见问题与解决方案


    - Q1:如何正确选择封装类型?
    - A1:根据具体应用选择合适的封装类型,例如使用SMD(Surface Mount Device)封装适用于自动化生产线。
    - Q2:如何避免过热损坏?
    - A2:确保工作电流和电压不超过规定极限,避免长时间过载运行,并在散热设计上留有余量。

    总结和推荐


    总体而言,H11F1M、H11F2M 和 H11F3M 作为光电场效应晶体管,具备优异的隔离能力和广泛应用前景。其在自动增益控制、隔离式采样保持等方面表现尤为突出。推荐在需要高度隔离、低失调电压和快速响应的应用中使用。然而,在进行具体设计前,请务必详细阅读并遵守相关的安全指南和规范。

H11F1SM参数

参数
数据速率 -
通道数量 1
长*宽*高 8.89mm*6.6mm*3.53mm
通用封装 6-SMD
安装方式 贴片安装
零件状态 在售
包装方式 管装

H11F1SM厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

H11F1SM数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 隔离器 ON SEMICONDUCTOR H11F1SM H11F1SM数据手册

H11F1SM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 20.4926
10+ ¥ 19.7044
25+ ¥ 18.9162
50+ ¥ 17.6551
100+ ¥ 17.3398
500+ ¥ 17.3398
库存: 1224
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 20.49
