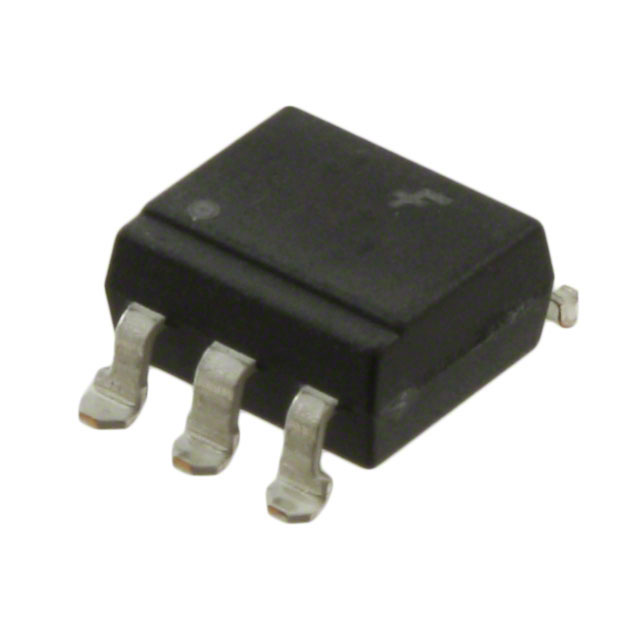

FOD4118SDV

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: 1 6-SMD 贴片安装,黏合安装
供应商型号: CY-FOD4118SDV
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 隔离器 FOD4118SDV

FOD4118SDV概述

    FOD410, FOD4108, FOD4116, FOD4118 高 dv/dt 零交叉双向晶闸管驱动器

    产品简介


    FOD410, FOD4108, FOD4116 和 FOD4118 是由红外发光二极管和混合双向晶闸管(两逆并联的两个SCR)组成的光电耦合双向晶闸管驱动器。这些设备主要用于控制离散的双向晶闸管,广泛应用于固态继电器、工业控制、照明控制、静态功率开关和交流电机启动器等领域。其独特的高触发敏感度使其特别适用于需要高可靠性的应用场合。

    技术参数


    - 最大额定值:
    - 存储温度:-55°C 到 +150°C
    - 工作温度:-55°C 到 +100°C
    - 结温:-55°C 到 +125°C
    - 最大峰值正向电流:30 mA
    - 反向电压:6 V
    - 最大工作绝缘电压:850 V峰值
    - 最高允许过电压:6000 V峰值
    - 绝缘电阻:> 10^9 欧姆
    - 最大峰值非重复性浪涌电流:3 A峰值
    - 最大峰值导通电流:300 mA峰值
    - 输出总耗散功率:700 mW
    - 电气特性:
    - 峰值导通电流:300 mA
    - 零电压交越点
    - 高隔离电压:600 V(FOD410, FOD4116), 800 V(FOD4108, FOD4118)
    - 高触发敏感度:1.3 mA(FOD4116, FOD4118),2 mA(FOD410, FOD4118)
    - 静态 dv/dt:10,000 V/μs
    - 最大输入至输出测试电压:1360 V峰值(方法A),1594 V峰值(方法B)

    产品特点和优势


    - 零电压交越点:确保负载切换时的低电磁干扰。
    - 高触发敏感度:降低驱动双向晶闸管所需的输入电流,提高系统效率。
    - 高静态 dv/dt:增强抗噪声能力,提升可靠性。
    - 安全认证:符合UL1577和DIN-EN/IEC60747-5-5标准。
    - 无铅且符合RoHS要求:环保且安全。

    应用案例和使用建议


    图1展示了当需要热侧切换时的一个典型电路。在此电路中,“热”侧的线路被切换,而负载连接到冷侧或中性线。对于具有较高电感负载的应用(功率因数<0.5),推荐将360欧姆电阻改为360欧姆以提高稳定性。
    对于需要驱动两个背靠背SCR的应用,图2展示了一种建议方法。通过使用ON Semiconductor的双向晶闸管驱动器,可以通过选择适当的二极管(如1N4001)和可选的330欧姆电阻来实现。请注意,此光耦合器不应直接驱动负载,仅作为离散的双向晶闸管驱动器使用。

    兼容性和支持


    FOD410, FOD4108, FOD4116 和 FOD4118 与其相应的封装版本(如DIP和SMT)兼容。ON Semiconductor提供详细的订购和运输信息,以及全面的技术文档支持,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    - 问题:如何正确计算输入电阻Rin?
    - 解决方案:根据所选型号(FOD410/FOD4108或FOD4116/FOD4118)将IF设置为相应型号的额定触发电流(FOD410/FOD4108为2mA,FOD4116/FOD4118为1.3mA)。
    - 问题:如何处理高电感负载?
    - 解决方案:推荐将360欧姆电阻改为360欧姆以适应高电感负载的情况,确保系统稳定运行。
    - 问题:如何确定正确的重新流焊工艺参数?
    - 解决方案:参照表14所示的回流焊接曲线,推荐使用一次再流焊工艺。最高回流温度为262°C(模件表面温度),温度超过185°C的时间不得超过160秒。

    总结和推荐


    FOD410, FOD4108, FOD4116 和 FOD4118 以其零电压交越点、高触发敏感度、高静态 dv/dt 和安全认证等特点,在多种应用场景中表现出色。结合良好的兼容性和全面的技术支持,这些设备非常适合在固态继电器、工业控制和电机启动器等应用中使用。鉴于其卓越的性能和可靠性,强烈推荐这些产品用于各种高要求的电子控制系统中。

FOD4118SDV参数

参数
数据速率 -
通道数量 1
7.8mm(Max)
7mm(Max)
4mm(Max)
通用封装 6-SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
