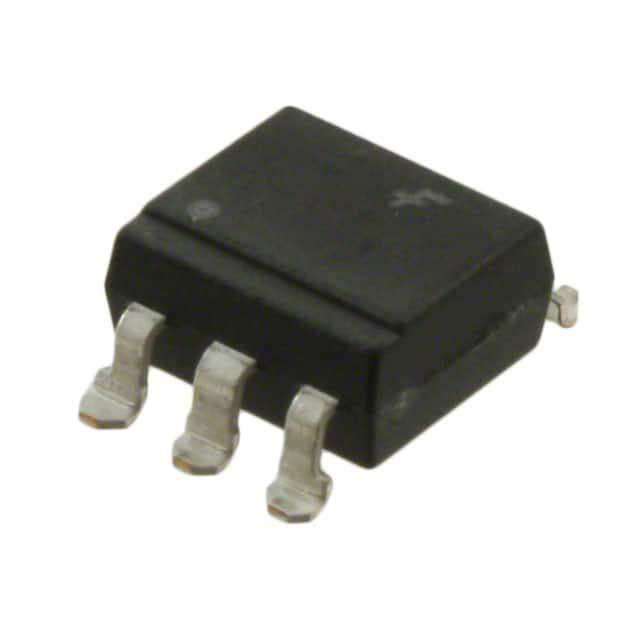

FOD4108SDV

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 三端双向可控硅开关元件输出型光耦, 表面安装, 6针, DIP封装
供应商型号: Q-FOD4108SDV
供应商: 期货订购
标准整包数: 1000
ON SEMICONDUCTOR 隔离器 FOD4108SDV

FOD4108SDV概述


    产品简介


    FOD410、FOD4108、FOD4116 和 FOD4118
    这些设备由红外发射二极管耦合到由两个反并联的SCR形成的混合晶闸管组成,能够驱动分立的晶闸管。其中FOD4116和FOD4118使用了高效率的红外发射二极管,提供改进的触发灵敏度。这些设备采用标准的6引脚双列直插(DIP)封装。
    主要功能
    - 用于驱动分立晶闸管
    - 零电压过零触发
    - 支持高输入输出测试电压(最高1360V峰值)
    应用领域
    - 固态继电器
    - 工业控制
    - 照明控制
    - 静态功率开关
    - 交流电机启动器

    技术参数


    - 峰值导通电流:300 mA
    - 零电压过零触发
    - 最高断态电压:
    - FOD410、FOD4116:600V
    - FOD4108、FOD4118:800V
    - 触发灵敏度:
    - FOD4116、FOD4118:1.3 mA
    - FOD410、FOD4108:2 mA
    - 静态dv/dt:10,000 V/µs
    - 安全和认证:
    - UL1577认证,5000 VAC RMS耐压1分钟
    - 符合DIN-EN/IEC60747-5-5标准

    产品特点和优势


    - 高效率触发:由于采用了高效率红外发射二极管,具有更高的触发灵敏度,能够更可靠地驱动分立晶闸管。
    - 宽温度范围:存储温度范围为-55°C到+150°C,适用于各种恶劣环境。
    - 高可靠性:符合RoHS标准,无铅,确保环保和长期可靠性。
    - 广泛的应用领域:可应用于固态继电器、工业控制等多种场景,提升系统的整体性能。

    应用案例和使用建议


    典型应用电路
    图1展示了一个典型电路,当需要切换热端线路时,可以在该电路中使用。例如,在工业控制系统中,可以利用该设备控制大功率负载,如电机或照明设备。根据具体的应用场景,可能需要添加适当的阻容元件进行电压钳位,以减少干扰。
    使用建议:
    - 在设计电路时,确保触发电流IF设置在额定值附近,以便达到最佳性能。
    - 对于高感性负载(功率因数小于0.5),建议使用更大的限流电阻(如360Ω)。

    兼容性和支持


    - 兼容性:该设备适用于多种封装形式,包括DIP和SMT封装,并且符合DIN-EN/IEC60747-5-5标准,可与其他标准部件兼容。
    - 支持和服务:ON Semiconductor提供了详尽的技术文档和支持服务,帮助用户解决设计和使用过程中遇到的问题。

    常见问题与解决方案


    - Q:如何正确选择合适的触发电流?
    - A:根据应用需求选择合适的触发电流,建议在额定值附近,以确保良好的触发性能。

    - Q:设备在高感性负载下的性能如何?
    - A:对于高感性负载,需要使用更大的限流电阻,以避免设备损坏。建议参考制造商的推荐值(如360Ω)。

    总结和推荐


    FOD410、FOD4108、FOD4116和FOD4118系列零电压过零晶闸管驱动器是工业控制、照明控制等领域不可或缺的重要组件。其高触发灵敏度、宽温度范围和高可靠性使其在众多应用中表现出色。虽然价格可能稍高,但其卓越的性能和广泛应用范围使其成为许多项目的理想选择。
    推荐:强烈推荐在需要高可靠性和良好性能的应用中使用这些设备。通过合理的设计和选型,可以获得最佳的效果。

FOD4108SDV参数

参数
数据速率 -
通道数量 1
长*宽*高 7.8mm*7mm*4mm
通用封装 6-SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

FOD4108SDV厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FOD4108SDV数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 隔离器 ON SEMICONDUCTOR FOD4108SDV FOD4108SDV数据手册

FOD4108SDV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 11.8932
库存: 10000
起订量: 5000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 11893.2
