首页  >  产品百科  >  FODM1008R4V

FODM1008R4V

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: 1 SOP-4 贴片安装,黏合安装
供应商型号: 863-FODM1008R4V
供应商: Mouser
标准整包数: 1

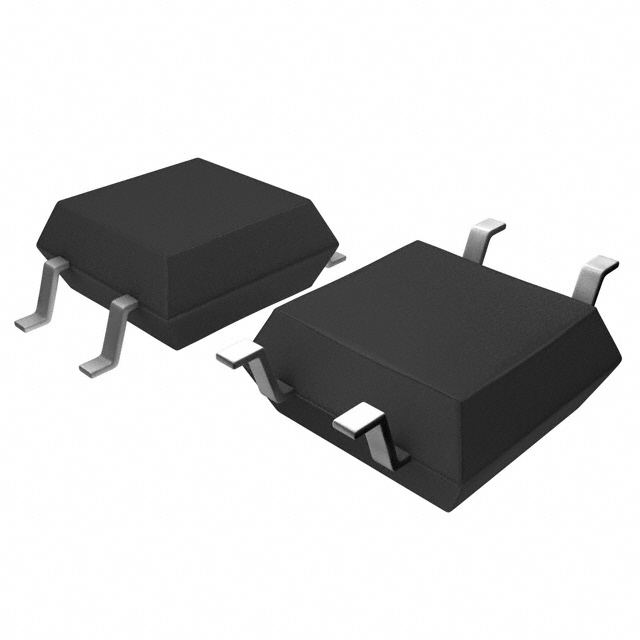

ON SEMICONDUCTOR 隔离器 FODM1008R4V

FODM1008R4V概述

    FODM100x Series 光电耦合器技术手册

    产品简介


    FODM100x 系列光电耦合器是一款单通道、直流传感输入型光电耦合器,适用于多种工业和消费类电子产品。该产品包含一个砷化镓(GaAs)红外发光二极管与一个光敏晶体管,封装在一个拉伸型小外形(SOP)四脚封装内。其输入输出隔离电压可达到5,000 VACRMS,适用于需要高电压绝缘的应用场合。

    技术参数


    - 隔离电压:5,000 VACRMS
    - 工作电压:最高工作绝缘电压890 Vpeak
    - 最大工作温度范围:-40°C 至 +110°C
    - 输入端电流:IF = 5 mA 时,电流传输比(CTR)
    - FODM1007:80% 到 160%
    - FODM1008:130% 到 260%
    - FODM1009:200% 到 400%
    - 最大功耗:300 mW
    - 热阻:最大150°C 的外壳温度(TS)
    - 电气特性:包括正向电压(VF)、反向电流(IR)、反向输入电压(VR)、最大击穿电压(BVCEO)、饱和电压(VCE(SAT))等
    - 隔离特性:稳态隔离电压为5,000 VACRMS

    产品特点和优势


    - 高可靠性:8 mm 的爬电距离和8 mm 的电气间隙,确保了高电压绝缘性能
    - 安全认证:符合UL1577、DIN EN/IEC60747-5-5标准,确保在高压下的安全运行
    - 广泛的工作温度范围:-40°C 至 +110°C,适用于各种恶劣环境
    - 高效传输比:不同型号提供不同的电流传输比,以满足不同应用需求

    应用案例和使用建议


    - 应用案例:
    - 直流转换器中的隔离应用
    - 地环隔离、信号到噪声隔离
    - 消费电子产品,如家电、机顶盒
    - 工业应用,如电源供应器、电机控制、可编程逻辑控制器
    - 使用建议:
    - 在高温环境下使用时,注意散热设计,避免过热导致的损坏
    - 高压工作条件下,确保所有电气连接稳固可靠,避免意外短路
    - 长期使用中,定期检查电气参数是否符合预期,及时更换失效部件

    兼容性和支持


    - 兼容性:该光电耦合器可与多种其他电子元器件和设备兼容,具体需参考产品文档中的兼容列表
    - 技术支持:ON Semiconductor 提供全面的技术支持,包括产品使用指南、常见问题解答等。如有疑问,请联系技术团队获取帮助

    常见问题与解决方案


    1. 问题:工作温度超过限制,导致光电耦合器失效。
    - 解决方案:确保安装环境温度不超过额定工作温度范围。如需长时间工作在极端环境下,考虑增加散热措施。

    2. 问题:在高压应用中出现击穿现象。
    - 解决方案:确保安装电路中的电气间隙和爬电距离符合要求,以提高电气绝缘能力。

    总结和推荐


    FODM100x 系列光电耦合器以其卓越的电气特性和可靠性,适合用于各种高电压和恶劣环境下的应用。特别是在需要高精度、高稳定性的工业和消费类电子产品中表现出色。强烈推荐使用该系列产品,尤其在要求高隔离度和宽工作温度范围的应用中。为了确保最佳性能,建议详细阅读产品手册并按照指导进行操作。

FODM1008R4V参数

参数
数据速率 -
通道数量 1
通用封装 SOP-4
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

FODM1008R4V厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FODM1008R4V数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 隔离器 ON SEMICONDUCTOR FODM1008R4V FODM1008R4V数据手册

FODM1008R4V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.92 ¥ 7.774
10+ $ 0.575 ¥ 4.8588
100+ $ 0.3014 ¥ 2.5468
1000+ $ 0.2711 ¥ 2.2906
3000+ $ 0.216 ¥ 1.8252
9000+ $ 0.2037 ¥ 1.7213
库存: 2006
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 7.77
直接购买
加入购物车
