FOD817A

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 光电晶体管输出型光耦, 通孔安装, 4针, DIP封装
供应商型号: 31M-FOD817A
供应商: 云汉优选
标准整包数: 5

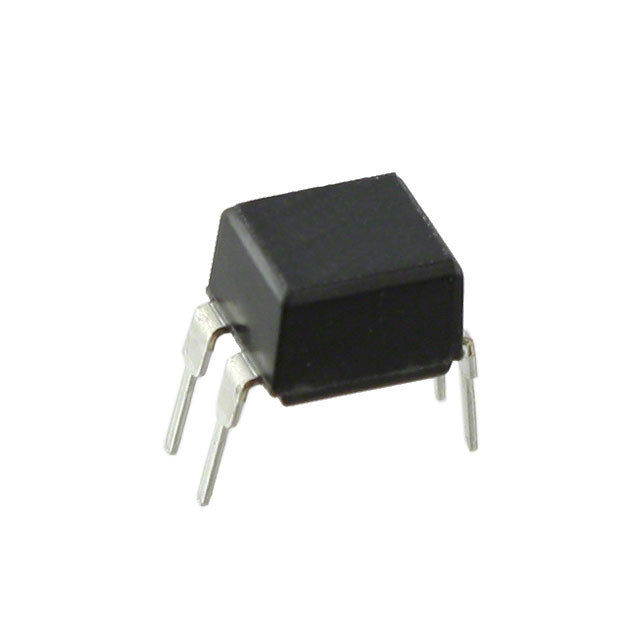

ON SEMICONDUCTOR 隔离器 FOD817A

FOD817A概述

    #

    产品简介


    FOD814 和 FOD817 系列是安森美(onsemi)推出的一款高性能光耦合器,由两个反向并联的砷化镓红外发光二极管驱动硅光电晶体管输出,封装形式为四引脚双列直插式(DIP)。这些光耦合器广泛应用于各种电路设计中,能够实现电隔离,确保信号传输的安全性和可靠性。
    - 产品类型:光耦合器
    - 主要功能:光电转换、信号隔离、电压转换
    - 应用领域:电源调节器、数字逻辑输入、微处理器输入、未知极性直流传感器等。

    技术参数


    以下是FOD814和FOD817系列的关键技术参数:
    | 参数名称 | FOD814 | FOD817 |
    |
    | 电流转移比(CTR) | 20%-300% | 50%-600% |
    | 最小BVCEO | 70V | 70V |
    | 安全认证 | UL1577, DIN EN/IEC60747-5-5 | UL1577, DIN EN/IEC60747-5-5 |
    | 工作温度范围 | -55°C 至 +105°C | -55°C 至 +110°C |
    | 储存温度范围 | -55°C 至 +150°C | -55°C 至 +150°C |

    产品特点和优势


    - 高电流转移比:FOD817系列的电流转移比高达600%,确保了高效的信号传输效率。
    - 宽工作温度范围:适应恶劣的工作环境,如工业控制和汽车电子。
    - 高绝缘耐压:最高可达5000 VRMS,符合国际安全标准,保障用户安全。
    - 环保设计:无铅制造工艺,满足RoHS要求。

    应用案例和使用建议


    应用案例
    - 电源调节器:用于监控和保护电力系统的稳定运行。
    - 数字逻辑输入:实现电路之间的电气隔离。
    - 微处理器输入:增强系统抗干扰能力。
    使用建议
    在使用FOD814/FOD817时,应注意以下几点以优化性能:
    1. 确保输入电流不超过额定值,避免过热损坏。
    2. 在高温环境下使用时,需适当降低功耗,以延长使用寿命。
    3. 遵循正确的焊接温度曲线进行组装,避免因不当操作导致性能下降。

    兼容性和支持


    FOD814/FOD817系列产品具有良好的兼容性,可与多种电路板设计无缝对接。此外,安森美公司提供全面的技术支持,包括详细的用户手册、技术咨询热线及在线社区讨论区,帮助客户快速解决问题并实现产品顺利量产。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出信号不稳定 | 检查连接线路是否牢固,重新校准光耦参数 |
    | 温度过高 | 减少负载电流,改善散热条件 |
    | 输入端接收到异常电压信号 | 添加滤波电路,消除噪声干扰 |

    总结和推荐


    综上所述,FOD814/FOD817系列凭借其卓越的技术指标、广泛的应用场景以及强大的技术支持,在市场上展现出显著的竞争优势。对于需要高精度、高可靠性的应用场景而言,这款产品无疑是理想的选择。因此,我们强烈推荐将此款光耦合器纳入您的项目考虑之中。如果您对具体型号或定制化需求有任何疑问,请随时联系安森美官方客服获取更多专业指导。

FOD817A参数

参数
数据速率 -
通道数量 1
5.1mm(Max)
7mm(Max)
4.5mm(Max)
通用封装 DIP-4
安装方式 通孔安装
零件状态 在售
包装方式 盒装,管装

FOD817A厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FOD817A数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 隔离器 ON SEMICONDUCTOR FOD817A FOD817A数据手册

FOD817A封装设计

查看详情并下载
Symbol
Footprint
3D Model
