H11A1VM

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: 1 DIP-6 通孔安装 8.89mm*6.6mm*3.53mm
供应商型号: 512-H11A1VM
供应商: Mouser
标准整包数: 1

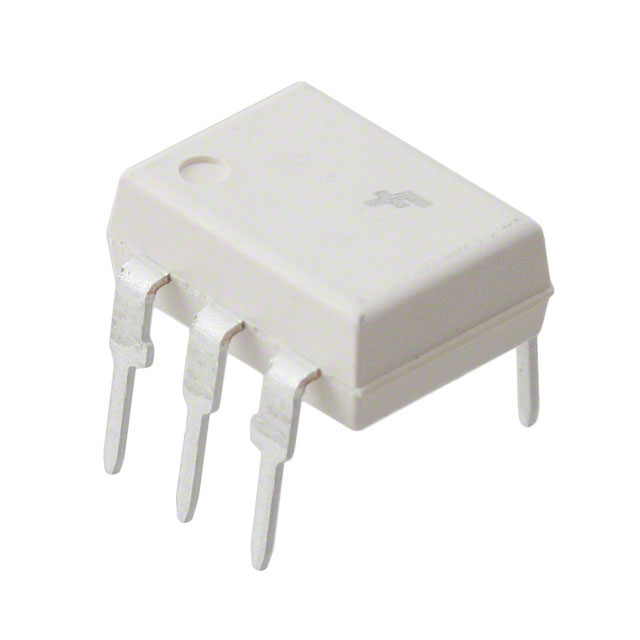

ON SEMICONDUCTOR 隔离器 H11A1VM

H11A1VM概述


    产品简介


    H11A1M 是一种通用光电耦合器,采用标准塑料六针双列直插封装(DIP),由一个砷化镓红外发光二极管驱动一个硅光晶体管组成。这款光电耦合器主要用于电源调节器、数字逻辑输入和微处理器输入等领域,能够提供可靠的安全隔离性能。由于其广泛的适用性,H11A1M 在工业控制、医疗设备和通信系统中都有着广泛的应用。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 最小电流传输比 (CTR) | 50%
    | 最大工作绝缘电压 (VIORM) | 850 | Vpeak |
    | 最高允许过电压 (VIOTM) | 6000 | Vpeak |
    | 输入至输出测试电压 (VPR) | 1360 / 1594 | Vpeak |
    | 引脚间距 | 7mm
    | 防护等级 | 2
    | 绝缘电阻 | >109 | Ω |

    产品特点和优势


    H11A1M 光电耦合器具有以下显著特点:
    - 高度可靠的安全隔离:满足 UL1577 和 DIN EN/IEC60747-5-5 标准,确保在电气安全方面的可靠性。
    - 优异的电气特性:最小电流传输比为 50%,在特定条件下能够达到更高的性能。
    - 适应恶劣环境:工作温度范围为 -40 至 +100°C,能够在严苛环境中稳定运行。
    - 多样化封装选择:提供多种封装选项(如 DIP 和 SMT),便于灵活安装和应用。

    应用案例和使用建议


    应用案例
    H11A1M 常见的应用场景包括:
    - 电源调节器:用于电源电路的保护和隔离,提高系统的整体稳定性。
    - 数字逻辑输入:作为信号隔离的关键部件,减少外部干扰对系统的影响。
    - 微处理器输入:用于微处理器系统中的信号隔离,防止信号干扰。
    使用建议
    在使用 H11A1M 时,可以考虑以下几点建议:
    - 热管理:确保电路设计中充分考虑到散热问题,避免高温导致性能下降。
    - 引脚配置:根据具体应用场景合理选择引脚配置(例如,是否需要 DIN EN/IEC60747-5-5 选项)。
    - 应用验证:在实际应用中进行严格的测试和验证,确保设备在不同环境下的稳定性和可靠性。

    兼容性和支持


    H11A1M 与多种标准接口兼容,能够方便地集成到现有的系统中。此外,ON Semiconductor 提供了详尽的技术文档和支持服务,包括:
    - 技术文档:访问 ON Semiconductor 网站获取最新的技术手册和更新信息。
    - 技术支持:通过电话和电子邮件获取专业技术人员的支持,解决应用过程中遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电流传输比低于预期 | 检查电路连接,确保正负极正确连接 |
    | 输出不稳定 | 检查输入电压和负载情况,调整电路设计 |
    | 温度过高 | 改进散热设计,增加散热片或散热器 |

    总结和推荐


    H11A1M 是一款性能卓越的光电耦合器,具备出色的电气特性和可靠的安全隔离能力。它广泛应用于电源调节器、数字逻辑输入和微处理器输入等领域。对于需要电气隔离的应用,H11A1M 是一个值得信赖的选择。通过遵循上述使用建议和注意事项,可以充分发挥其性能优势,确保系统稳定可靠地运行。
    因此,我们强烈推荐使用 H11A1M 光电耦合器,特别是针对那些需要高效、稳定和安全隔离的应用场合。

H11A1VM参数

参数
数据速率 -
通道数量 1
长*宽*高 8.89mm*6.6mm*3.53mm
通用封装 DIP-6
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

H11A1VM厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

H11A1VM数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 隔离器 ON SEMICONDUCTOR H11A1VM H11A1VM数据手册
