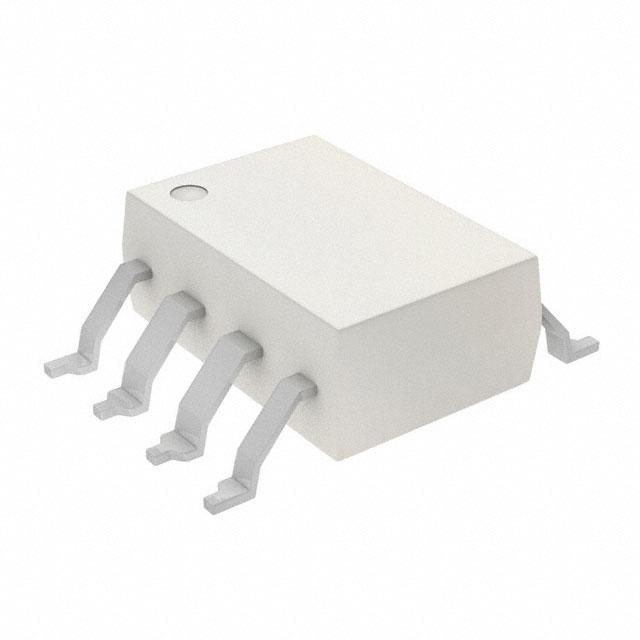

6N137TSR2VM

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: 10Mbps 1 8-SMD 贴片安装,黏合安装 9.91mm*6.86mm*3.94mm
供应商型号: FA-6N137TSR2VM
供应商: Avnet
标准整包数: 2100
ON SEMICONDUCTOR 隔离器 6N137TSR2VM

6N137TSR2VM概述

    高速逻辑门光耦合器:HCPL2631M 技术手册详解

    产品简介


    HCPL2631M 是一种高速逻辑门光耦合器,属于HCPL系列。它具有单通道和双通道版本(HCPL2630M、HCPL2631M),设计用于高速信号传输。该系列产品采用850纳米的AlGaAs LED,通过高速集成光电探测器逻辑门与高开关速度特性相结合,适用于多种电气和通信应用。这些光耦合器的主要功能是实现光电隔离,确保电路的安全运行。

    技术参数


    - 基本规格:
    - 速度:最高可达10 MBit/s
    - 输入到输出测试电压:最高1335 V峰峰值(Method A)
    - 最大工作绝缘电压:890 V峰峰值
    - 最高允许过电压:6000 V峰峰值
    - 外部爬电距离:≥8.0毫米
    - 外部间隙:≥7.4毫米(对于0.4英寸引脚间距为≥10.16毫米)
    - 输入特性:
    - 输入电流:最大5 mA
    - 输入阈值电流:最低3 mA(逻辑低输出时)
    - 输出特性:
    - 输出电流:平均输出电流最大为13 mA
    - 输出电压:最大为7.0 V
    - 输出功率:单通道最大85 mW,双通道最大60 mW
    - 开关特性:
    - 传播延迟时间:最短25 ns(低到高),最长75 ns(高到低)
    - 脉宽失真:最大35 ns
    - 上升时间:最快30 ns
    - 下降时间:最快10 ns

    产品特点和优势


    - 高速度:高达10 MBit/s的高速传输能力,使其适用于数据传输和计算机接口等高速应用。
    - 高共模抑制比:达到10 kV/μs,提供出色的抗干扰能力。
    - 优良的逻辑门输出特性:包含开漏极输出,支持逻辑或(wired OR)操作,提高了系统的灵活性。
    - 安全认证:通过UL1577认证,适用于安全电气绝缘的应用。
    - 无铅设计:符合环保标准,便于使用和处置。

    应用案例和使用建议


    - 接地回路消除:在需要避免地环路干扰的应用中,如工业控制和数据传输系统中。
    - 逻辑电平转换:在不同逻辑电平(例如LSTTL到TTL或5 V CMOS)之间进行信号转换。
    - 电源开关:适用于开关电源的设计,确保信号的可靠传输。
    - 使用建议:根据测试结果,在使用时应考虑温度对性能的影响。连接0.1 μF旁路电容以减少高频噪声干扰,确保可靠运行。

    兼容性和支持


    HCPL2631M与标准DIP封装的其他电子元器件兼容,如常见的陶瓷电容器和电阻器。ON Semiconductor公司提供了全面的技术支持,包括在线资源和专业的技术支持团队,帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    - Q: 传输延迟时间受什么影响?
    - A: 传输延迟时间主要受输入电流、输出负载电阻和电容的影响。增加输入电流或减小负载电阻可以降低延迟时间。

    - Q: 如何选择合适的旁路电容?
    - A: 通常推荐使用0.1 μF或更大的陶瓷电容器,确保高频特性良好并尽可能靠近芯片的VCC和GND引脚。

    总结和推荐


    HCPL2631M以其卓越的速度、共模抑制能力和安全认证在市场中脱颖而出,非常适合于高速数据传输、电源管理和计算机外围接口等领域。建议在需要高性能和可靠性的应用场景中优先选择这款产品。总的来说,该产品表现优秀,值得推荐。

6N137TSR2VM参数

参数
数据速率 10Mbps
通道数量 1
长*宽*高 9.91mm*6.86mm*3.94mm
通用封装 8-SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
