FOD4118V

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: 1 DIP-6 通孔安装
供应商型号: FOD4118V-ND
供应商: Digi-Key
标准整包数: 1

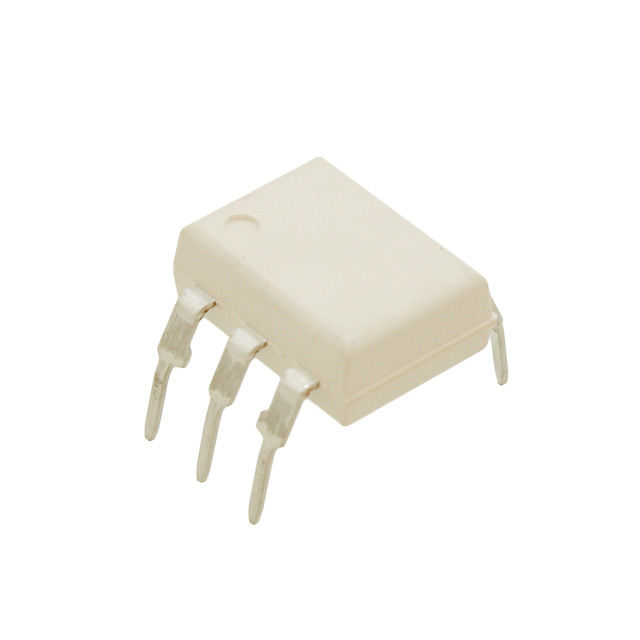

ON SEMICONDUCTOR 隔离器 FOD4118V

FOD4118V概述


    产品简介


    FOD410, FOD4108, FOD4116, FOD4118:6针双列直插式(DIP)高dv/dt零交叉点双向晶闸管驱动器
    这些器件由红外发光二极管和由两个逆并联SCR组成的混合双向晶闸管组成,能够驱动分立的双向晶闸管。FOD4116和FOD4118型号采用高效率红外发光二极管,提供更好的触发敏感度。所有型号均采用标准6针DIP封装。

    技术参数


    - 峰值正向电流 (IF):30 mA
    - 零电压交叉:无限制
    - 最大关断状态电压 (VDRM):600 V (FOD410, FOD4116),800 V (FOD4108, FOD4118)
    - 触发敏感度:1.3 mA (FOD4116, FOD4118),2 mA (FOD410, FOD4118)
    - 静态dv/dt: 10,000 V/μs
    - 安全认证:UL1577,5.000 VAC RMS(1分钟),DIN-EN/IEC60747-5-5
    - 电气绝缘等级:
    - 最大工作绝缘电压 (VIORM): 850 V峰值
    - 最高允许过电压 (VIOTM): 6000 V峰值
    - 爬电距离 (External Creepage): ≥7 mm
    - 清晰距离 (External Clearance): ≥7 mm
    - 绝缘厚度 (DTI): ≥0.4 mm
    - 操作温度范围:存储温度 (-55°C 到 +150°C),操作温度 (-55°C 到 +100°C),结温 (-55°C 到 +125°C)

    产品特点和优势


    - 高可靠性和稳定性:具备严格的电气绝缘标准和过压保护机制,确保长时间稳定运行。
    - 高效能:高效率的红外发光二极管提供更灵敏的触发响应。
    - 高动态性能:高静态dv/dt确保快速反应。
    - 环保设计:无铅且符合RoHS标准。

    应用案例和使用建议


    典型应用场景:适用于固态继电器、工业控制、照明控制、静态电源开关和交流电机启动器等领域。
    使用建议:
    - 对于具有高感性负载(功率因数<0.5)的应用,建议将电阻值调整为360Ω以优化性能。
    - 在电路中,确保Rin计算准确,使得正向电流IF等于额定的正向触发电流(FOD410和FOD4108为2mA,FOD4116和FOD4118为1.3mA)。

    兼容性和支持


    - 兼容性:这些器件与大多数现有的控制系统兼容。
    - 技术支持:制造商提供详细的安装指导和客户支持。

    常见问题与解决方案


    1. 问:如何选择正确的Rin电阻值?
    - 答:Rin应根据额定的正向触发电流进行计算,例如对于FOD410和FOD4108,Rin应设置为确保IF=2mA。
    2. 问:如何应对负载功率因数低的情况?
    - 答:增加额外的阻尼网络,如360Ω的电阻和0.01µF的电容,可以改善性能。

    总结和推荐


    总体来看,FOD410系列双向晶闸管驱动器是一款高性能、高可靠性、易于集成的产品。其出色的电气性能和广泛的适用性使其成为固态继电器和其他控制系统的理想选择。强烈推荐使用该产品,特别是在需要高稳定性和快速响应的应用环境中。

FOD4118V参数

参数
数据速率 -
通道数量 1
7.8mm(Max)
7mm(Max)
4mm(Max)
通用封装 DIP-6
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

FOD4118V厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FOD4118V数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 隔离器 ON SEMICONDUCTOR FOD4118V FOD4118V数据手册

FOD4118V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.5576 ¥ 38.5117
10+ $ 3.2427 ¥ 27.1375
100+ $ 2.5642 ¥ 21.4594
500+ $ 2.267 ¥ 18.9721
1000+ $ 2.1704 ¥ 18.1632
2000+ $ 2.0886 ¥ 17.4786
5000+ $ 1.9995 ¥ 16.7333
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 38.51
