FOD8163TR2V

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: 10 1 SOP-6 贴片安装,黏合安装 4.5mm*6.81mm*3.18mm
供应商型号: FOD8163TR2V
供应商: 国内现货
标准整包数: 50

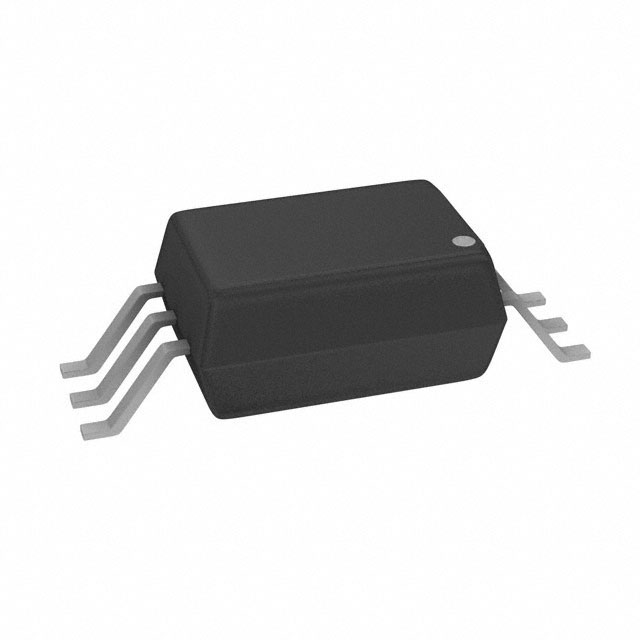

ON SEMICONDUCTOR 隔离器 FOD8163TR2V

FOD8163TR2V概述


    产品简介


    FOD8163 系列逻辑门光耦合器是一款用于隔离通信的高性能产品,其工作电压范围为3.3V至5.5V,传输速率高达10Mbit/s。该系列产品适用于多种工业应用,能够实现数字信号在不同系统间的可靠隔离,避免地环流或危险电压的影响。产品通过了多项安全和认证标准,如UL1577、DIN-EN/IEC60747-5-5等,确保了在高电压环境下的可靠绝缘。

    技术参数


    技术规格和性能参数如下所示:
    - 工作电压:3.3V至5.5V
    - 传输速率:最高可达10Mbit/s
    - 绝缘距离:
    - 外部爬电距离:≥8.0mm
    - 外部间隙距离:≥7.0mm
    - 工作温度范围:-40°C至+100°C
    - 最大输入电流:200mA
    - 最大输出功率:600mW
    - 最大反向输入电压:5.0V
    - 数据率:10Mbit/s
    - 典型传播延迟:
    - 低电平输出延迟(tPLH):53-90ns
    - 高电平输出延迟(tPHL):42-80ns
    - 最大共模瞬变抗扰度:
    - 输出高电平:20-40kV/μs
    - 输出低电平:20-40kV/μs

    产品特点和优势


    FOD8163 系列具备诸多显著特点,包括高噪声免疫、卓越的绝缘性能及高可靠性。特别地,其具有以下优势:
    - 高噪声免疫:得益于20kV/μs的共模瞬变抗扰度(CMTI),该产品能有效抵御外部干扰。
    - 增强的绝缘性能:达到8mm的爬电距离和7mm的间隙距离,保证了高电压绝缘的安全可靠。
    - 宽工作温度范围:能够在极端条件下稳定运行,满足工业级应用需求。

    应用案例和使用建议


    FOD8163 系列被广泛应用于智能电源模块的隔离和工业通信接口的隔离。例如,在工业自动化控制系统中,其可以有效隔离控制系统和传感器,防止地环路形成和潜在的安全隐患。在实际应用过程中,我们建议进行如下优化措施:
    - 电路设计:确保信号路径经过隔离器,以避免噪声干扰和地环路现象。
    - 环境条件管理:对于极端环境条件(如高温或低温),需考虑散热设计和使用适当的保护措施。
    - 电源管理:合理配置电源供应,确保稳定的输入电压,提升整体系统的稳定性。

    兼容性和支持


    FOD8163 系列与市面上主流的电子元器件具有良好的兼容性,能够无缝集成到现有系统中。此外,制造商提供全面的技术支持和售后服务,包括但不限于产品咨询、应用指导和故障排除服务。

    常见问题与解决方案


    根据技术手册中的常见问题及其解决方案,我们整理出以下几点常见的用户疑问及其解决方案:
    - 问题:产品无法正常工作。
    - 解决方案:检查连接线路是否正确无误,确认电源供应电压是否符合规定要求,同时确认所有接插件连接良好。
    - 问题:传输速率降低。
    - 解决方案:检测输入输出线路的阻抗匹配情况,减少外部干扰,确保信号传输路径清洁。
    - 问题:发热异常。
    - 解决方案:检查散热装置是否工作正常,确保良好的散热效果;如果可能,调整负载以减少功耗。

    总结和推荐


    FOD8163 系列凭借其出色的性能指标、可靠的工作环境适应性和强大的技术支持,成为业界领先的逻辑门光耦合器之一。无论是工业控制还是智能电源模块的隔离应用,该系列产品都能提供卓越的解决方案。因此,强烈推荐在相关项目中采用此款产品,以获得最佳的应用体验和性能保障。

FOD8163TR2V参数

参数
数据速率 10
通道数量 1
长*宽*高 4.5mm*6.81mm*3.18mm
通用封装 SOP-6
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

FOD8163TR2V厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FOD8163TR2V数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 隔离器 ON SEMICONDUCTOR FOD8163TR2V FOD8163TR2V数据手册

FOD8163TR2V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 6.5
500+ ¥ 6.4
1000+ ¥ 6.3
2000+ ¥ 6.2
库存: 1000
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 325
