FOD8163V

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 开路集极输出型光耦, FOD8163系列, 表面安装, 6针, SOP封装
供应商型号: FL-FOD8163V
供应商: 海外现货
标准整包数: 1

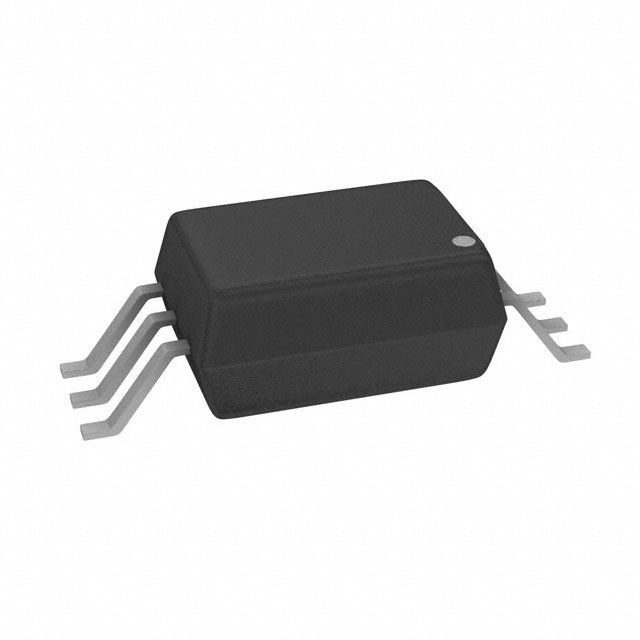

ON SEMICONDUCTOR 隔离器 FOD8163V

FOD8163V概述


    产品简介


    产品类型: FOD8163系列是高可靠性逻辑门光耦合器,采用拉伸体SOP 6-pin封装。
    主要功能: 支持3.3V至5.5V的输入电压范围,数据传输速率达10 Mbit/sec。光耦合器可实现数字信号在不同系统之间的隔离,同时防止接地回路和有害电压的传导。
    应用领域: 主要应用于智能电源模块和工业通信接口的隔离。

    技术参数


    - 输入输出测试电压:
    - 输入到输出测试电压(方法B):1,671 V峰峰值
    - 输入到输出测试电压(方法A):1,426 V峰峰值
    - 最大工作绝缘电压:
    - FOD8163:891 V峰峰值
    - FOD8163T:1,140 V峰峰值
    - 最高允许过电压:
    - FOD8163:6,000 V峰峰值
    - FOD8163T:8,000 V峰峰值
    - 爬电距离:
    - FOD8163:≥8.0 mm
    - FOD8163T:≥8.0 mm
    - 电气间隙:
    - FOD8163:≥7.0 mm
    - FOD8163T:≥8.0 mm
    - 绝缘厚度:
    - FOD8163:≥0.4 mm
    - FOD8163T:≥0.4 mm
    - 存储温度范围:
    - -40°C 到 +125°C
    - 操作温度范围:
    - -40°C 到 +100°C
    - 引脚配置:
    - ANODE(阳极)
    - NC(未连接)
    - CATHODE(阴极)
    - GND(接地)
    - VO(输出电压)
    - VCC(输出供电电压)

    产品特点和优势


    - 高噪声免疫力: 具备最小20 kV/μs的共模瞬态抑制能力(CMTI),确保高可靠性和稳定性。
    - 宽工作温度范围: 能够在-40°C至100°C的工业温度范围内正常工作。
    - 安全认证: 满足UL1577和DIN-EN/IEC60747-5-5标准,具有可靠的安全和绝缘特性。
    - 高数据传输速率: 达到10 Mbit/s的数据传输速率,适用于高速数据传输应用。
    - 优异的隔离特性: 可以达到8 mm的爬电距离和7 mm的电气间隙,提供高可靠的电气隔离。

    应用案例和使用建议


    应用案例:
    - 智能电源模块隔离: 在电源管理系统中用于隔离不同模块间的通信信号,避免因电压差异导致的干扰。
    - 工业通信接口隔离: 适用于需要高速数据传输和强电磁干扰防护的工业通信接口。
    使用建议:
    - 设计注意事项: 确保电源输入和负载电阻值符合推荐值,例如VCC为3.3V或5.5V,负载电阻在350Ω至1kΩ之间。
    - 环境适应性: 在极端温度环境下,应验证产品的性能指标是否满足要求。

    兼容性和支持


    - 兼容性: 本产品可以与其他需要高可靠性和高速率的电子元件配合使用,如微控制器和模拟电路。
    - 支持服务: 厂商提供了详尽的技术文档和应用指南,用户可以通过ON Semiconductor官网获取更多信息和支持。

    常见问题与解决方案


    1. Q: 工作时出现异常噪音
    - A: 检查输入输出电缆是否正确连接,并且排除周围可能的干扰源。
    2. Q: 数据传输速率不稳定
    - A: 验证负载电阻是否合适,确保满足推荐的工作条件。
    3. Q: 无法达到预期的数据传输速率
    - A: 检查外部干扰,确保输入输出信号质量良好。

    总结和推荐


    FOD8163系列逻辑门光耦合器是一款高可靠性、高性能的产品,在智能电源模块和工业通信领域具备广泛的应用前景。其出色的噪声抑制能力和宽广的操作温度范围使其成为各种严苛环境下的理想选择。因此,我强烈推荐在相关应用中使用这款产品。用户可以根据具体需求和环境进行选型,并参考技术手册中的建议进行正确安装和调试。

FOD8163V参数

参数
数据速率 10Mbps
通道数量 1
通用封装 SOP-6
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

FOD8163V厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FOD8163V数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 隔离器 ON SEMICONDUCTOR FOD8163V FOD8163V数据手册

FOD8163V封装设计

查看详情并下载
Symbol
Footprint
3D Model
