FOD053LR2

产品分类: 隔离器
厂牌: ON SEMICONDUCTOR
产品描述: 1 2 SOIC-8 贴片安装,黏合安装 5.13mm*4.16mm*3.43mm
供应商型号: 512-FOD053LR2
供应商: Mouser
标准整包数: 1

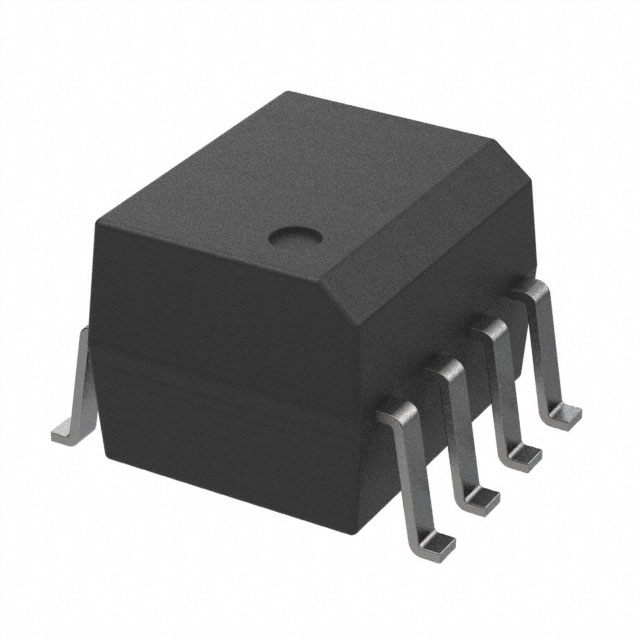

ON SEMICONDUCTOR 隔离器 FOD053LR2

FOD053LR2概述

    FOD050L, FOD250L, FOD053L — LVTTL/LVCMOS 3.3V High Speed Transistor Optocouplers

    产品简介


    FOD050L、FOD250L 和 FOD053L 是高速晶体管光耦合器系列,专为3.3V电源电压设计。这些产品主要用于实现逻辑信号的光电隔离,并适用于多种高速和高可靠性要求的应用场合。FOD050L 和 FOD250L 为单通道型号,而 FOD053L 为双通道型号。它们在数字信号处理、电源转换和信号隔离等领域具有广泛的应用前景。

    技术参数


    以下列出了 FOD050L、FOD250L 和 FOD053L 的关键技术和性能参数:
    - 工作电压: 3.3V
    - 输入电流(IF):
    - 平均:25mA
    - 峰值:50mA(50%占空比,1ms脉宽)
    - 瞬态:1.0A(≤1µs脉宽,300pps)
    - 反向输入电压: 5V
    - 输出电流(IO):
    - 平均:8mA
    - 峰值:16mA
    - 传输增益(CTR):
    - 典型值:15%
    - 输入-输出绝缘泄漏电流: 最大1.0μA
    - 绝缘耐压测试电压: 2500VRMS(FOD050L 和 FOD053L),5000VRMS(FOD250L)
    - 输入到输出电阻: 最小10^11Ω
    - 输入到输出电容: 0.2pF
    - 共模瞬态抑制:
    - 逻辑高电平:5000至50000V/μs
    - 逻辑低电平:5000至35000V/μs
    - 存储温度范围: -40°C 至 +125°C
    - 操作温度范围: -40°C 至 +85°C

    产品特点和优势


    - 低功耗: 高效的电源管理降低了能耗。
    - 高速度: 支持高频信号传输,提高系统响应速度。
    - 多种封装形式: 提供 DIP、SOIC 等封装选择,方便集成到不同类型的电路板中。
    - 优异的共模抑制能力: 在高速逻辑信号隔离中表现优异,提高了系统的可靠性和抗干扰性。
    - 广泛的工作温度范围: 在极端环境下仍能保持稳定性能。
    - UL 认证: 满足严格的安全标准。
    - VDE 认证: 符合严格的电气安全标准。

    应用案例和使用建议


    这些光耦合器广泛应用于以下场景:
    - 线路接收器: 用于高可靠性的数据传输。
    - 脉冲变压器替代品: 减少了传统脉冲变压器带来的体积和成本问题。
    - 高速逻辑接地隔离: 适合高带宽模拟耦合应用。
    - 宽频带模拟耦合: 在需要高隔离度的应用中表现出色。
    使用建议:
    - 在高压环境中,确保正确的布线和去耦电容以减小噪声干扰。
    - 在高温环境下,注意散热以防止过热导致性能下降。

    兼容性和支持


    这些光耦合器与标准的 LVTTL/LVCMOS 接口兼容,可以轻松集成到现有系统中。Fairchild 半导体提供了全面的技术支持,包括详细的数据手册、应用指南和技术支持热线。

    常见问题与解决方案


    - 问题: 设备无法正常工作
    - 解决办法: 检查输入电源电压是否符合要求,确认连接正确且无短路。
    - 问题: 输出信号不稳定
    - 解决办法: 检查接地是否良好,增加外部去耦电容,改善信号质量。
    - 问题: 设备过热
    - 解决办法: 确保良好的散热措施,必要时增加外部散热装置。

    总结和推荐


    FOD050L、FOD250L 和 FOD053L 高速晶体管光耦合器以其高效能、低功耗和高可靠性在多种应用中表现出色。它们特别适合需要高隔离度和高共模抑制的应用。我们强烈推荐这些产品用于需要高性能和高可靠性的场合。结合 Fairchild 半导体提供的优质技术支持,用户可以放心使用这些光耦合器来提升系统的整体性能。

FOD053LR2参数

参数
数据速率 1
通道数量 2
长*宽*高 5.13mm*4.16mm*3.43mm
通用封装 SOIC-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

FOD053LR2厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FOD053LR2数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 隔离器 ON SEMICONDUCTOR FOD053LR2 FOD053LR2数据手册

FOD053LR2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.8175 ¥ 23.8079
2500+ $ 0.8915 ¥ 7.5328
5000+ $ 0.8673 ¥ 7.3287
库存: 1134
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 23.8
