IL716-3E

产品分类: 隔离器
厂牌: NVE
产品描述: NVE 数字隔离芯片, 4通道, 2.5 kVrms隔离电压
供应商型号: 9570640
供应商: 海外现货
标准整包数: 1

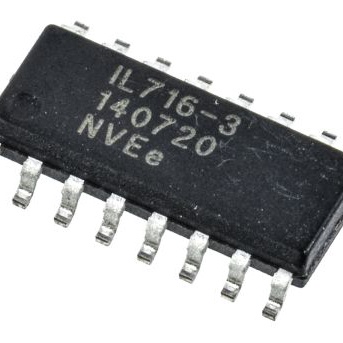

NVE 隔离器 IL716-3E

IL716-3E概述

    高速四通道数字隔离器IL715/IL716/IL717

    1. 产品简介


    NVE Corporation 的 IL715、IL716 和 IL717 是四通道高速数字隔离器,采用公司的专利IsoLoop® 自旋电子巨磁阻(GMR)技术制造。这些隔离器通过独特的陶瓷/聚合物复合屏障提供出色的隔离性能和几乎无限的屏障寿命。适用于各种应用场景,包括模拟数字转换器(ADCs)和数字模拟转换器(DACs)、现场总线、多路复用数据传输、板间通信、地环消除、并行总线、逻辑电平转换以及医疗设备的隔离。

    2. 技术参数


    - 工作速度:高达110 Mbps
    - 工作温度范围:-40°C 至 +125°C("T" 和 "V" 系列)
    - 隔离电压:6 kVRMS 强化隔离("V" 系列)
    - 供电电压范围:2.7 V 到 5.5 V
    - 共模瞬态抗扰度:100 kV/µs
    - 无载波或时钟信号:低电磁干扰(EMI)和抗干扰性
    - 脉冲抖动:100 ps
    - 通道间偏移:2 ns
    - 传播延迟:10 ns
    - 每通道静态电流:1.2 mA 典型值
    - 屏障寿命:44000 年
    - 卓越的磁场抗扰性
    - 安全认证:VDE V 0884 认证;UL 1577 认证
    - 封装选项:0.15 英寸和 0.3 英寸 True 8™ mm 16 引脚 SOIC 和 16 引脚 QSOP

    3. 产品特点和优势


    - 高工作速度:能够处理高达110 Mbps 的数据传输速率。
    - 高温度适应性:在极端环境下依然保持高效性能。
    - 卓越的隔离能力:6 kVRMS 强化隔离,确保在高压应用中的可靠性。
    - 低功耗设计:静态电流仅为 1.2 mA,非常适合便携式和电池供电的应用。
    - 优异的磁场抗扰性:能在强磁场环境中稳定工作,适合工业控制和医疗设备。

    4. 应用案例和使用建议


    - ADC 和 DAC 隔离:IL715、IL716 和 IL717 用于隔离模拟信号和数字信号之间的连接,有效避免噪声干扰。
    - 地面环路消除:在电源和信号线之间实现无干扰的数据传输。
    - 医疗设备隔离:符合 IEC 60601-1 医疗标准,确保在医疗设备中的安全使用。
    使用建议:在需要高数据传输率和强磁场抗扰性的场合下使用,例如工业控制系统和医疗设备。在多通道运行时,应注意散热管理,以避免因温度上升导致性能下降。

    5. 兼容性和支持


    IL715、IL716 和 IL717 具有广泛的兼容性,可以与多种电路和系统集成。制造商提供了详尽的技术文档和支持服务,包括安装指南、用户手册和技术支持热线,确保用户能够快速上手并获得技术支持。

    6. 常见问题与解决方案


    - Q: 产品能否在高温环境下稳定工作?
    - A: 能。IL715、IL716 和 IL717 在 -40°C 至 +125°C 的温度范围内均能正常工作。

    - Q: 如何防止静电损坏?
    - A: 使用防静电包装袋存放,避免直接接触引脚,并在操作过程中使用接地腕带。

    - Q: 是否支持5V供电?
    - A: 支持。该产品在 2.7 V 至 5.5 V 的供电范围内均可正常工作。

    7. 总结和推荐


    IL715、IL716 和 IL717 四通道高速数字隔离器凭借其高工作速度、卓越的隔离能力和广泛的应用兼容性,在多个领域中具有显著的优势。特别是在医疗设备和工业控制系统中,这些特性使其成为理想的选择。综上所述,强烈推荐使用这些产品以满足您的隔离需求。

IL716-3E参数

参数
数据速率 110
通道数量 4
10mm(Max)
3.99mm(Max)
1.8mm(Max)
通用封装 SOIC-16
安装方式 贴片安装
零件状态 在售
包装方式 管装

IL716-3E厂商介绍

NVE(Non-Volatile Electronics, Inc.)是一家领先的磁敏传感器和磁电隔离器制造商,专注于非易失性存储和数据通信解决方案。公司成立于1985年,总部位于美国明尼苏达州。

NVE的产品主要分为以下几类:
1. 磁敏传感器:包括开关、线性传感器和角度传感器,广泛应用于工业自动化、医疗设备、汽车电子等领域。
2. 磁电隔离器:提供高速、低功耗的隔离解决方案,适用于通信、工业控制、医疗设备等场合。
3. 非易失性存储解决方案:包括铁电随机存取存储器(FRAM)和磁存储器(MRAM),用于数据存储和备份。

NVE的优势在于:
1. 技术创新:拥有多项专利技术,不断推出高性能、高可靠性的产品。
2. 定制服务:可根据客户需求提供定制化解决方案。
3. 质量保证:严格的质量控制流程,确保产品的稳定性和可靠性。
4. 客户支持:提供专业的技术支持和售后服务,帮助客户解决技术难题。

IL716-3E数据手册

厂牌 PDF简要描述 下载
NVE 隔离器 NVE IL716-3E IL716-3E数据手册

IL716-3E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 68.8625
10+ ¥ 61.7008
25+ ¥ 60.599
50+ ¥ 60.599
100+ ¥ 59.4972
250+ ¥ 59.4972
库存: 46
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 68.86
