AS24AP

产品分类: 滑动开关
厂牌: NKK SWITCHES
产品描述: 28V(AC) On-On-On 50000Cycles 28V 28V 非短路(BBM) 2.5mm 插件 通孔安装 9.8mm(长度)*9.2mm(高度)
供应商型号: 633-AS24AP
供应商: Mouser
标准整包数: 1

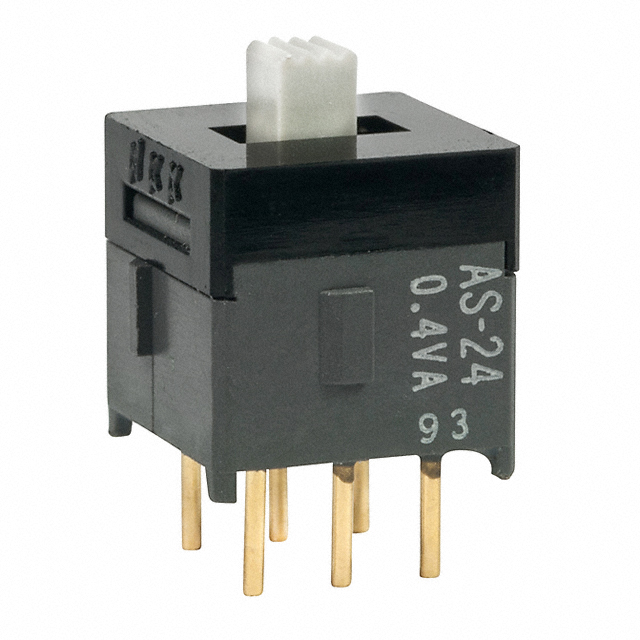

NKK SWITCHES 滑动开关 AS24AP

AS24AP概述

    电子元器件产品技术手册:H系列微型滑动开关

    产品简介


    H系列微型滑动开关是由NNK Switches公司开发的一种小型化的电子开关,广泛应用于逻辑电平电路中。这种开关以其紧凑的设计和卓越的电气性能著称,非常适合用于需要空间节省且对可靠性和精度要求较高的应用场景,如计算机、通信设备、医疗仪器等领域。

    技术参数


    - 电气容量:逻辑电平负载下最大为0.4VA(28V AC/DC),适用范围0.1mA至0.1A,20mV至28V之间。
    - 接触电阻:最大值为50毫欧姆。
    - 绝缘电阻:最小值为500兆欧姆,测试电压为500V DC。
    - 耐压强度:500V AC,持续1分钟。
    - 机械寿命:最低50,000次操作。
    - 电气寿命:最低50,000次操作。
    - 额定操作力:2.55N。
    - 接触方式:非短路型(先断后通)。
    - 行程:预行程0.082英寸(2.1毫米),过行程0.016英寸(0.4毫米),总行程0.098英寸(2.5毫米)。

    产品特点和优势


    H系列微型滑动开关采用获奖的STC接触机制,提供更平滑的触发手感、更高的接触稳定性以及卓越的逻辑电平可靠性。其抗静电的碳混合聚甲醛上盖可以防止静电对触点的干扰。此外,这种开关具有多种驱动长度,可以满足不同应用需求。其1/3大小的结构使其非常适合于电路板上空间受限的应用场合。

    应用案例和使用建议


    H系列微型滑动开关适合各种逻辑电平应用,如计算机接口、通信设备控制板和医疗仪器控制面板等。对于PCB安装,推荐采用波峰焊接,具体工艺可参考补充材料中的A部分。此外,对于手动焊接,可以参照B部分的具体说明。建议使用支撑支架以提高PCB上的稳定性和牢固性。

    兼容性和支持


    虽然H系列微型滑动开关未通过UL认证或CSA认证,但它专为低电压低电流的逻辑电平电路设计。这些开关是专门为预期用途而设计的,不会产生危险能量。NNK Switches公司提供了详尽的技术支持文档和维护指南,以确保用户能够正确安装和使用这些开关。

    常见问题与解决方案


    - Q:如何避免在焊接过程中损坏开关?
    - A:推荐使用波峰焊接,并遵循补充材料中的指导进行。焊接完成后,手工地清洁局部区域使用酒精溶液。

    - Q:如何正确安装支撑支架?
    - A:请参考制造商提供的装配图和安装指南,确保支撑支架正确安装并牢固固定。

    总结和推荐


    总体而言,H系列微型滑动开关是一款优秀的电子元器件产品,具备出色的电气性能和机械耐用性。它非常适合用于空间受限且需要高可靠性的逻辑电平应用。如果您正在寻找一种高效可靠的微型滑动开关,H系列是一个非常值得考虑的选择。

AS24AP参数

参数
执行器长度 2.5mm
机械寿命 50000Cycles
开关功能 On-On-On
最大交流触点电压 28V
最大直流触点电压 28V
触点时间 非短路(BBM)
电流额定值 -
电压额定值 28V(AC)
长*宽*高 9.8mm(长度)*9.2mm(高度)
通用封装 插件
安装方式 通孔安装
包装方式 托盘

AS24AP厂商介绍

NKK Switches是一家日本公司,专注于设计和制造高品质的开关和连接器。该公司的产品广泛应用于各种工业、汽车、医疗和消费电子产品领域。

NKK Switches的主营产品分类包括:
1. 微动开关:用于需要精确控制的小型设备。
2. 轻触开关:适用于需要轻触操作的电子设备。
3. 滑动开关:用于需要连续或多位置控制的应用。
4. 旋转开关:适用于需要旋转操作的设备。
5. 检测开关:用于检测设备状态或位置。
6. 连接器:用于连接电子组件,确保信号和电源传输。

NKK Switches的优势在于:
1. 高品质:日本制造,以高品质和可靠性著称。
2. 创新设计:不断研发新技术,满足市场需求。
3. 广泛应用:产品适用于多种行业,满足不同客户需求。
4. 定制服务:可根据客户需求提供定制化解决方案。
5. 技术支持:提供专业的技术支持和售后服务。

AS24AP数据手册

厂牌 PDF简要描述 下载
NKK SWITCHES 滑动开关 NKK SWITCHES AS24AP AS24AP数据手册

AS24AP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.707 ¥ 98.9242
10+ $ 9.5904 ¥ 81.0389
25+ $ 8.91 ¥ 75.2895
50+ $ 8.046 ¥ 67.9887
100+ $ 7.7976 ¥ 65.8897
250+ $ 7.392 ¥ 62.4624
库存: 49
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 98.92
