NK236WH

产品分类: 滑动开关
厂牌: APEM
产品描述: 12V(DC) On-On 12V 12V 500mA(DC) 未指定 1.4mm SPDT 通孔安装 10mm(长度)*8.9mm(高度)
供应商型号: 3796481
供应商: 海外现货
标准整包数: 1

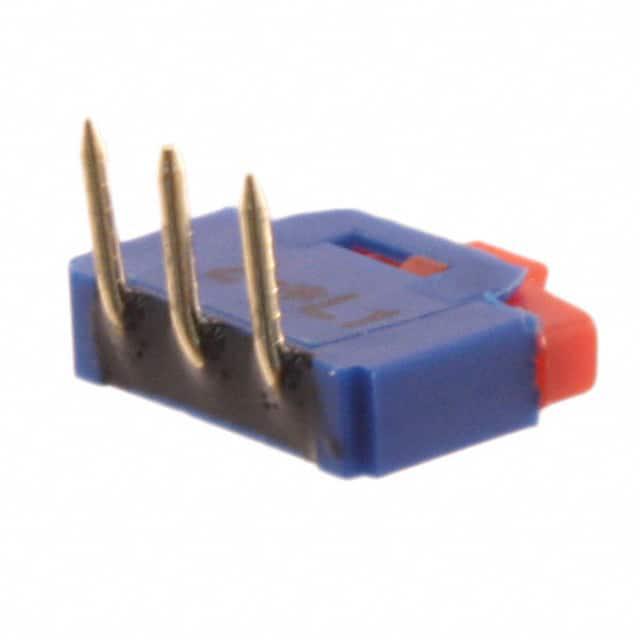

APEM 滑动开关 NK236WH

NK236WH概述


    产品简介


    本产品为亚佩姆(APTEM)的微型滑动开关,属于NK系列的子产品。它广泛应用于消费电子、工业控制、医疗设备、通信设备等领域。该产品设计小巧,能够在狭小空间内实现精确操作,非常适合用于需要精密控制的应用场合。

    技术参数


    - 外壳材料: PA6/6,玻璃填充,UL94-V0阻燃等级
    - 操作按钮材料: PA6/6,玻璃填充,UL94-V0阻燃等级
    - 触点材料: 金镍镀层
    - 手焊接温度: 337-381°C,使用无铅合金类型SAC 305(焊剂量为2.2%),标准焊接时间为3秒
    - 终端间距: 2.54mm (.100"),最多可安装4个开关,孔径为1mm (.039")
    - 行程: 1.6mm (.062")
    一般规格:
    - 最大电流/电压额定值(电阻负载): 0.5A 12V
    - 最小负载: 1mA 10mV
    - 初始接触电阻: 最大20mΩ
    - 绝缘电阻: 在500VDC时最小为10,000MΩ
    - 耐压强度:
    - 250 Vrms 50Hz 最小,两接线端之间
    - 2,000 Vrms 50Hz 最小,相邻的开关极在并排放置时
    - 额定使用寿命: 额定负载下的电气寿命为2,000次循环
    - 电容: 小于1.5pF
    电气规格:
    - 最小切换变化
    - 平齐和凸起的操作按钮
    - 直角PCB终端

    产品特点和优势


    - 工作温度范围: -40°C到+85°C(-40°F到+185°F)
    - 湿度测试: 在95%相对湿度下持续21天(符合IEC 68-2-3标准)
    - 阻燃材料: 符合UL94-V0阻燃等级,确保在恶劣环境下的安全性和耐用性
    - 镀层材质: 采用金镍镀层,提供优异的导电性能和抗腐蚀性

    应用案例和使用建议


    应用案例
    该微型滑动开关主要应用于各种电子设备中,例如笔记本电脑、医疗仪器、手持设备等。它的紧凑设计使其在狭小空间内的操作非常灵活。
    使用建议
    - 确保在焊接过程中严格遵循技术规范,避免过高的焊接温度对产品造成损害。
    - 在极端环境下使用时,注意保持一定的干燥度以防止湿度过高影响性能。
    - 安装时应注意终端间的距离及方向,确保正确的安装位置。

    兼容性和支持


    该产品支持直角和平角PCB终端的安装方式,能够轻松与其他主流PCB板上的电子元件进行连接。APTEM公司提供全方位的技术支持和售后服务,确保用户在产品使用过程中获得最佳体验。

    常见问题与解决方案


    1. 问题: 开关接触不良
    - 解决方案: 检查焊点是否充分焊接,并确保焊接温度符合要求。必要时请重新焊接。
    2. 问题: 触点出现氧化
    - 解决方案: 清洁触点表面,去除氧化层,使用适当的润滑剂保持良好的接触状态。
    3. 问题: 开关在高温环境下失效
    - 解决方案: 检查产品是否在额定工作温度范围内使用。若超出范围,考虑采取散热措施或更换适合更高温度的型号。

    总结和推荐


    总体而言,这款微型滑动开关凭借其出色的机械性能、可靠的安全性和广泛的应用场景,成为市场上备受推崇的产品。无论是对于消费电子还是工业应用,APTEM的这一款产品都能满足用户的多样化需求。因此,我们强烈推荐该产品作为电子设备中的重要组件。

NK236WH参数

参数
机械寿命 -
开关功能 On-On
最大交流触点电压 12V
最大直流触点电压 12V
触点时间 未指定
电流额定值 500mA(DC)
电压额定值 12V(DC)
执行器长度 1.4mm
长*宽*高 10mm(长度)*8.9mm(高度)
通用封装 SPDT
安装方式 通孔安装
零件状态 在售
包装方式 散装

NK236WH厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

NK236WH数据手册

厂牌 PDF简要描述 下载
APEM 滑动开关 APEM NK236WH NK236WH数据手册

NK236WH封装设计

查看详情并下载
Symbol
Footprint
3D Model
