GH36WW10001

产品分类: 滑动开关
厂牌: APEM
产品描述: 30V(DC) 开-开 30V 250V 3A(DC) 未指定 4.7mm 插件 垂直安装,通孔安装
供应商型号: 642-GH36WW10001
供应商: Mouser
标准整包数: 1

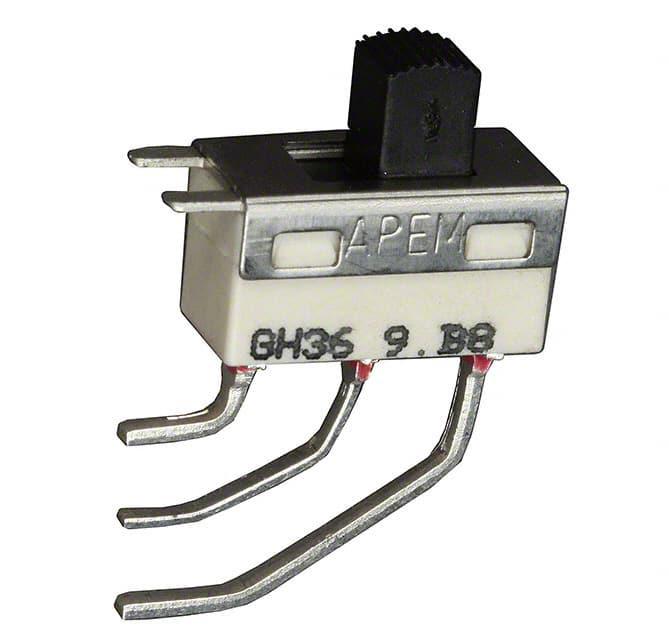

APEM 滑动开关 GH36WW10001

GH36WW10001概述


    产品简介


    本文将介绍一种名为G系列滑动开关(G Series Slide Switches)的电子元器件。该产品专为电信行业设计,具有卓越的耐用性和可靠性。G系列滑动开关主要应用于通信设备、工业控制和自动化系统等领域,确保信号传输的稳定性和安全性。

    技术参数


    - 外壳材料:外壳由聚苯乙烯(PES)制成,表面盖板采用不锈钢材料,确保了良好的耐腐蚀性和机械强度。
    - 操作按钮:操作部分由填充玻璃纤维的尼龙材料制成,既轻便又坚固。
    - 接触材料:提供多种接触材料选择,包括黄铜镀金(代码0)、银(代码1)、镀金银(代码2),以及特殊低额定值的接触材料(代码5)。
    - 终端密封:使用环氧树脂密封,提高了防水防尘性能。
    - 可操作范围:滑动行程为2.20毫米,特定型号为2.60毫米。
    - 工作温度范围:-30°C 至 +85°C,适用于广泛的环境条件。
    - 推荐焊接温度:最高焊接温度为300°C,持续时间不超过5秒。
    - 最大电流/电压额定值:银接触(代码1或2):3A @ 30VDC;镀金黄铜接触(代码0):0.4VA @ 20VAC或DC最大值。
    - 初始接触电阻:小于等于10毫欧姆。
    - 绝缘电阻:最小为1,000兆欧。
    - 介电强度:在50Hz条件下最小为1,000VRMS。
    - 电气寿命:对于电阻负载,银接触(代码1或2):双位20,000次循环,三位40,000次循环;镀金黄铜接触(代码0):60,000次循环。

    产品特点和优势


    G系列滑动开关具备以下优势:
    - 高可靠性:符合电信标准,确保长期稳定运行。
    - 多功能接触材料选择:提供多种接触材料,以适应不同的应用需求。
    - 高性能密封:环氧树脂密封增强了产品的防护性能。
    - 广泛的工作温度范围:适应极端气候条件下的使用需求。

    应用案例和使用建议


    应用案例
    G系列滑动开关常用于电信设备中的电路控制,例如交换机、路由器等关键设备。其高可靠性使其成为电信行业不可或缺的一部分。
    使用建议
    - 在使用前请确认接触材料符合应用要求,避免因材料不匹配导致信号传输问题。
    - 安装时请注意操作按钮与外壳之间的配合,确保密闭性良好。
    - 建议定期检查终端密封情况,确保长时间运行时的可靠性和稳定性。

    兼容性和支持


    G系列滑动开关可以与多种电路板和面板兼容。制造商提供了详细的技术文档和用户指南,以便用户进行正确的安装和维护。此外,制造商还提供客户支持服务,帮助解决任何潜在的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 初始接触电阻偏高 | 检查接触材料是否正确,确保安装过程中无损坏。 |
    | 电气寿命未达到预期 | 检查工作环境是否符合要求,更换新的接触材料可能有助于延长使用寿命。 |
    | 密封失效 | 确认密封材料的完整性,必要时重新安装密封圈。 |

    总结和推荐


    综上所述,G系列滑动开关凭借其出色的性能和广泛的适用性,在电信行业中具有很高的市场竞争力。虽然价格略高于同类产品,但其长期的可靠性和稳定的性能表现使它成为值得推荐的产品。如果您的应用需要一个高效、可靠的滑动开关,G系列是一个不错的选择。同时,我们也建议您在使用前详细阅读技术手册,并参考上述的使用建议来确保最佳效果。

GH36WW10001参数

参数
开关功能 开-开
最大交流触点电压 250V
最大直流触点电压 30V
触点时间 未指定
电流额定值 3A(DC)
电压额定值 30V(DC)
执行器长度 4.7mm
机械寿命 -
通用封装 插件
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 散装

GH36WW10001厂商介绍

APEM公司是一家专注于开发和生产高质量人机界面(HMI)解决方案的公司,其产品广泛应用于工业自动化、医疗设备、交通运输等多个领域。APEM的主营产品分类包括:

1. 工业控制面板:用于工业自动化系统中,提供操作界面和控制功能。
2. 医疗设备界面:为医疗设备提供用户交互界面,确保操作的便捷性和安全性。
3. 交通运输显示器:用于车辆、船舶等交通工具,提供导航、监控等功能。
4. 定制化解决方案:根据客户需求,提供定制化的人机界面解决方案。

APEM的优势在于:

- 高质量标准:APEM的产品遵循严格的质量控制流程,确保产品的可靠性和耐用性。
- 创新技术:公司不断研发新技术,以满足市场对高性能HMI解决方案的需求。
- 定制化服务:APEM能够根据客户的特定需求,提供个性化的产品和解决方案。
- 全球支持:APEM拥有全球销售和服务网络,为客户提供快速响应和技术支持。

GH36WW10001数据手册

厂牌 PDF简要描述 下载
APEM 滑动开关 APEM GH36WW10001 GH36WW10001数据手册

GH36WW10001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.5375 ¥ 148.1919
10+ $ 13.8024 ¥ 116.6303
25+ $ 12.5388 ¥ 105.9529
50+ $ 11.7828 ¥ 99.5647
100+ $ 10.368 ¥ 87.6096
250+ $ 9.5025 ¥ 80.2961
500+ $ 8.862 ¥ 74.8839
库存: 25
起订量: 1 增量: 1
