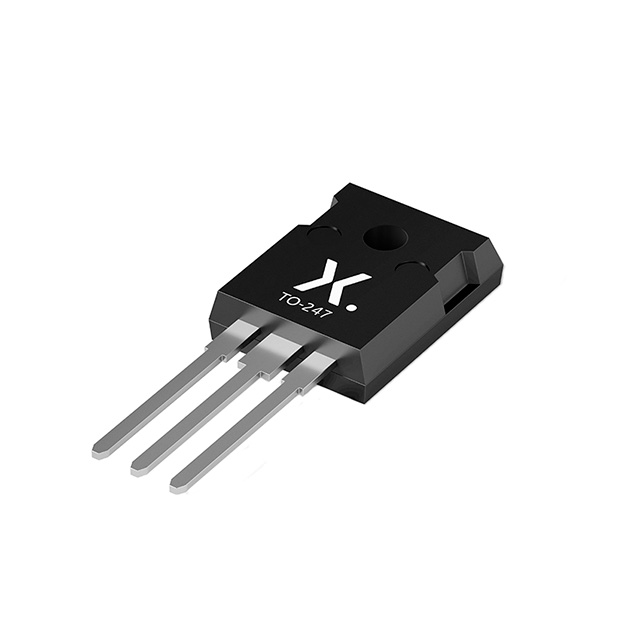

GAN063-650WSAQ

产品分类: 氮化镓场效应管
厂牌: NEXPERIA
产品描述: 143W(Ta) 20V 4.5V@1mA 15nC@ 10 V 650V 60mΩ@ 25A,10V 34.5A 1nF@400V 1个N沟道 TO-247-3 通孔安装
供应商型号: AV-S-NXEGAN063650WSAQ
供应商: Avnet
标准整包数: 30
NEXPERIA 氮化镓场效应管 GAN063-650WSAQ

GAN063-650WSAQ概述


    产品简介


    GAN063-650WSA 电子元器件

    产品简介


    GAN063-650WSA 是一款采用氮化镓(GaN)技术的场效应晶体管(FET),具有650伏特的击穿电压和50毫欧姆的导通电阻。它结合了Nexperia最先进的高压GaN HEMT技术和低压硅MOSFET技术,以提供卓越的可靠性和性能。这款FET主要用于工业和数据通信电源中的硬开关和软开关转换器、无桥图腾柱PFC、光伏逆变器和伺服电机驱动等领域。

    技术参数


    - 击穿电压(VDS):-55°C 至 175°C 范围内,最大值为650V
    - 漏极电流(ID):VGS = 10V时,最大值为34.5A
    - 总功耗(Ptot):在25°C时,最大值为143W
    - 工作温度范围:存储温度为-55°C至175°C,结温范围同上
    - 导通电阻(RDSon):VGS = 10V时,最大值为60mΩ(典型值为50mΩ)
    - 栅极电荷(QG(tot)):最大值为15nC
    - 门级驱动电压:0V至+10V或+12V
    - 栅极氧化层耐压:±20V
    - 反向恢复电荷(Qrrecovered charge):最大值为125nC

    产品特点和优势


    - 超低反向恢复电荷:提高了整体系统效率,减少能量损耗。
    - 简单的栅极驱动:使得设计更加简单,易于控制。
    - 坚固的栅极氧化层:提高了可靠性,能够承受较高的电压。
    - 高门限电压:提供了良好的栅极反弹免疫能力。
    - 在反向传导模式下具有非常低的源漏电压:减少了能量损耗,提高了转换效率。
    - 瞬态过电压能力:在突发情况下提供更高的可靠性。

    应用案例和使用建议


    GAN063-650WSA 可应用于多种场合,如工业和数据通信电源中的硬开关和软开关转换器、无桥图腾柱PFC、光伏逆变器和伺服电机驱动等。为了实现最佳的效率和稳定性,在切换高电流时推荐使用RC钳位电路(Rsn, Csn)。当负载电流IL小于14A时,不需要使用节点钳位。具体的RC钳位参数可以根据负载电流来选择合适的电容(CSN)和电阻(RSN)。

    兼容性和支持


    该器件采用TO-247塑料单端插装封装,3引脚,引脚间距为5.45毫米,封装尺寸为20.45 mm x 15.6 mm x 4.95 mm。该产品与其他标准设备兼容,具体兼容信息可在订购信息中找到。制造商提供了详细的技术文档和支持服务,帮助用户进行设计和调试。

    常见问题与解决方案


    1. 问:如何确保系统的稳定性和高效性?
    答:可以通过在节点位置添加适当的RC钳位电路(例如Rsn和Csn)来实现。推荐的Rsn值可以基于负载电流来计算。
    2. 问:在什么条件下需要使用节点钳位?
    答:如果负载电流IL小于14A,则不需要使用节点钳位。对于更大电流的情况,推荐使用节点钳位以防止不稳定性。

    总结和推荐


    综上所述,GAN063-650WSA作为一款高性能的GaN FET,具有出色的可靠性和稳定性,特别适合于要求高性能和高效率的应用场景。在正确使用RC钳位电路的情况下,可以确保系统的稳定性和高效性。因此,推荐在相关应用中使用该产品。

GAN063-650WSAQ参数

参数
FET类型 1个N沟道
配置 -
最大功率 -
栅极电荷 15nC@ 10 V
Ciss-不同 Vds 时的输入最大电容 1nF@400V
最大功率耗散 143W(Ta)
Vgs(th)-栅源极阈值电压 4.5V@1mA
Vds-漏源极击穿电压 650V
通道数量 -
Id-连续漏极电流 34.5A
Rds(On)-漏源导通电阻 60mΩ@ 25A,10V
击穿电压 -
Vgs-栅源极电压 20V
Idss-饱和漏极电流 -
通用封装 TO-247-3
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装
