MP6528GR-Z

产品分类: 栅极电源驱动器
产品描述: 2 5V 60V 800mV,2V MOSFET,N沟道 半桥 800mA,1A QFN-28 贴片安装,黏合安装
供应商型号: 946-MP6528GR-Z
供应商: Mouser
标准整包数: 1
MONOLITHIC POWER SYSTEMS 栅极电源驱动器 MP6528GR-Z

MP6528GR-Z概述

    MP6528:一款高性能的H桥栅极驱动芯片

    1. 产品简介


    MP6528是一款专为H桥驱动应用设计的栅极驱动IC,能够同时驱动两个由四个N通道功率MOSFET组成的半桥电路,输入电压范围为5V至60V。通过集成的调节式充电泵来生成门极驱动电源,并利用电容为高端MOSFET驱动器提供供电,使得即使输出在100%占空比下工作,也能保持足够的高端门极驱动电压。MP6528集成了多种保护功能,包括可编程短路保护、过流保护、可调死区控制、欠压锁定和热关断等,广泛应用于直流无刷电机、汽车执行器、闸门开闭器以及电源转换等领域。

    2. 技术参数


    以下是MP6528的主要技术规格:
    | 参数名称 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 输入电压范围 | VIN | 5 | 24 | 60 | V |
    | 输出低电压(VOL) | - | - | 0.5 | - | V |
    | 最大源电流 | IOSO | - | - | 0.8 | A |
    | 最大泄流电流 | IOSI | - | - | 1.0 | A |
    | 内部上拉电阻(RUP) | - | 8 | - | - | Ω |
    | 死区时间调整 | tDEAD | 30ns | - | 6µs | ns |
    | 欠压锁定阈值(VINRISE)| VINRISE | 3.3 | 3.9 | 4.5 | V |
    | 热关断温度(TSJD) | - | - | 150 | - | °C |

    3. 产品特点和优势


    - 宽电压输入范围:支持5V至60V的工作电压,适合多种电压平台的应用需求。
    - 可调死区控制:支持外部电阻调整死区时间,有效防止直通现象。
    - 双保护机制:内置短路保护和过流保护功能,可在异常情况下保护电路。
    - 低功耗模式:具备低功耗睡眠模式,可显著降低待机功耗。
    - 集成化设计:单芯片集成了完整的高、低压侧驱动模块及相关保护功能,减少外围电路复杂度。

    4. 应用案例和使用建议


    典型应用场景:
    - 直流无刷电机(Brushless DC Motor)的驱动控制。
    - 汽车执行器如电动车窗、天窗等控制单元。
    - 用于开关电源的高频功率转换。
    使用建议:
    - 在启动阶段,建议将EN引脚拉高以保证正常工作状态;若需要进入低功耗模式,可通过nSLEEP引脚进行控制。
    - 当应用环境中负载电流较高时,确保正确选择外部电流检测电阻(LSS)以满足过流保护要求。
    - 使用推荐的陶瓷电容值(如CPA、CPB)以获得最佳驱动性能,并适当增加滤波电容以提高系统稳定性。

    5. 兼容性和支持


    MP6528与常见的MCU接口协议兼容良好,且无需复杂的外围元件即可快速部署。Monolithic Power Systems (MPS) 提供详尽的技术文档和支持服务,包括免费的设计参考手册和技术支持热线,帮助客户更快地完成产品开发并缩短上市时间。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法启动 | 检查VIN电压是否高于启动阈值(4.5V)。 |
    | nFAULT持续为低电平 | 检查是否有过流或短路情况发生,必要时重置。 |
    | 驱动信号不稳定 | 调整死区时间(RDT),确保符合应用需求。 |

    7. 总结和推荐


    综上所述,MP6528以其宽广的电压输入范围、强大的保护功能以及良好的性价比,非常适合于工业自动化和汽车电子领域的应用。其易用性和高度集成化特性,显著降低了硬件开发的难度,是理想的H桥栅极驱动解决方案。因此,对于需要高性能和高可靠性的H桥驱动场合,我们强烈推荐使用MP6528。
    联系Monolithic Power Systems获取更多详细信息和支持服务,进一步优化您的设计体验!
    联系方式:www.MonolithicPower.com

MP6528GR-Z参数

参数
驱动配置 半桥
通道类型 -
最大工作供电电压 60V
驱动数量 2
逻辑电压 - VIL,VIH 800mV,2V
栅极类型 MOSFET,N沟道
最小工作供电电压 5V
最大高压侧电压-自举 -
下降时间 -
输入类型 -
电流 - 峰值输出(灌入,拉出) 800mA,1A
最大传播延迟时间 -
上升时间 -

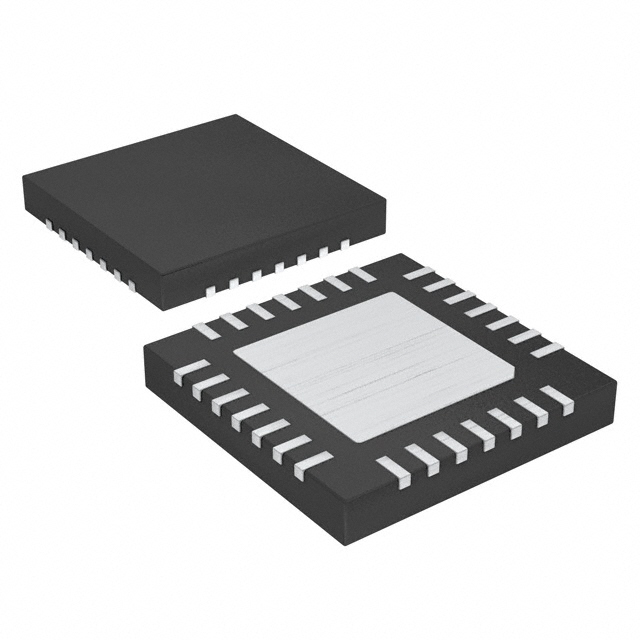

通用封装 QFN-28
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

MP6528GR-Z厂商介绍

Monolithic Power Systems(MPS)是一家领先的高性能模拟半导体公司,专注于为广泛的电子系统提供电源管理解决方案。公司总部位于美国加利福尼亚州,成立于1997年,并于2004年在纳斯达克上市。

MPS的主要产品分为以下几类:
1. DC-DC转换器:用于将电池或其他电源的电压转换为所需的电压和电流。
2. AC-DC电源解决方案:将交流电转换为直流电,适用于各种电子设备。
3. 线性稳压器:提供稳定的电压输出,适用于需要精确电压的应用。
4. 电池管理IC:包括电池充电器和保护电路,确保电池安全和延长寿命。
5. LED驱动器:为LED照明提供精确的电流和电压控制。

MPS的产品广泛应用于以下领域:
- 移动设备和通信
- 计算机和服务器
- 工业和汽车
- 医疗设备
- 消费电子产品

Monolithic Power Systems的优势在于:
- 高性能:提供高效率和高精度的电源管理解决方案。
- 高可靠性:产品经过严格的测试,确保在各种环境下的稳定性。
- 创新技术:持续研发新技术,以满足市场对更高性能和更小尺寸的需求。
- 定制解决方案:能够根据客户的具体需求提供定制化的电源管理解决方案。

MP6528GR-Z数据手册

厂牌 PDF简要描述 下载
MONOLITHIC POWER SYSTEMS 栅极电源驱动器 MONOLITHIC POWER SYSTEMS MP6528GR-Z MP6528GR-Z数据手册

MP6528GR-Z封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.324 ¥ 36.5378
10+ $ 2.805 ¥ 23.7023
25+ $ 2.596 ¥ 21.9362
100+ $ 2.214 ¥ 18.7083
250+ $ 2.0736 ¥ 17.5219
500+ $ 1.8144 ¥ 15.3317
1000+ $ 1.47 ¥ 12.4215
2500+ $ 1.365 ¥ 11.5343
5000+ $ 1.239 ¥ 10.4696
库存: 3288
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 36.53
