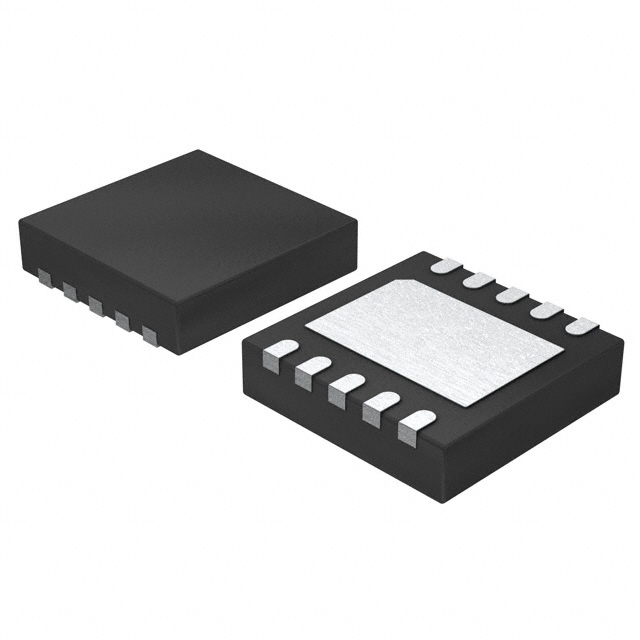

MP1907AGQ-Z

产品分类: 栅极电源驱动器
产品描述: 12ns 2 4.5V 18V 1V,2.4V Non-Inverting MOSFET,N沟道 9ns 半桥 2.5A,2.5A 贴片安装,黏合安装
供应商型号: MPS-MP1907AGQ-Z
供应商: Monolithic Power Systems
标准整包数: 1
MONOLITHIC POWER SYSTEMS 栅极电源驱动器 MP1907AGQ-Z

MP1907AGQ-Z概述

    # MP1907:100V 2.5A 高频半桥门极驱动器

    产品简介


    MP1907 是一款专为高频率设计的 100V 半桥 N 沟道功率 MOSFET 驱动器,适用于需要高效能、紧凑封装的应用场景。该器件集成了独立控制的高低侧驱动通道,延迟时间小于 5ns,能够在高频率下提供稳定的性能。此外,MP1907 集成了一个内部自举二极管,减少了外部组件的数量,简化了设计并提高了可靠性。
    主要功能:
    - 支持高频率驱动(高达 1MHz)
    - 驱动能力高达 2.5A
    - 内置欠压锁定保护功能(UVLO)
    - 自举二极管集成
    - TTL 兼容输入接口
    应用领域:
    - 电池供电手持工具
    - 电信设备的半桥电源
    - 航空电子设备的 DC-DC 转换器
    - 主动钳位正激转换器

    技术参数


    以下是 MP1907 的核心技术和性能指标:
    | 参数 | 值 | 单位 |
    |
    | 供电电压范围 (VDD) | 4.5 至 18 | V |
    | 半桥电压范围 (VBST) | 4.5 至 110 | V |
    | 最大输出电流 | 2.5 | A |
    | 驱动匹配延迟差 | < 5 | ns |
    | 典型传播延迟时间 | 20 | ns |
    | 静态功耗 | < 150 | μA |
    | 工作温度范围 | -40 至 125 | °C |
    | 封装尺寸 | 3×3 mm²

    产品特点和优势


    MP1907 在性能和应用方面具有显著的优势:
    1. 低延迟:两个通道间的匹配延迟小于 5ns,确保了精确的开关控制。
    2. 自举功能:内部集成自举二极管,减少了外部组件需求,降低了成本。
    3. 宽电压范围:支持高达 100V 的半桥电压和宽广的工作电压范围,适合多种电源拓扑结构。
    4. 高效率:高频率运行特性使其成为高频转换器的理想选择。
    5. 紧凑封装:3×3 mm² 的小型封装使其非常适合空间受限的设计。

    应用案例和使用建议


    典型应用案例
    1. 电池供电的手持电动工具:利用其高效能和低功耗的特点,MP1907 可以显著延长电池寿命。
    2. 电信电源设备:通过高频率驱动降低整体系统损耗,提高效率。
    3. DC-DC 转换器:适用于航空电子领域的高可靠性需求。
    使用建议
    - 优化启动时间:根据实际负载情况调整电容值,以优化启动和关断时序。
    - 散热设计:使用合理的热设计,避免因过热导致的性能下降。
    - 外部电路匹配:确保驱动器与外部 MOSFET 的匹配,以获得最佳性能。

    兼容性和支持


    MP1907 提供了灵活的接口和丰富的封装选项(如 QFN10),易于与其他电子元件和系统集成。厂商提供了详尽的技术文档和支持服务,帮助用户快速实现产品开发。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出信号不一致 | 检查输入信号波形是否符合要求 |
    | 驱动能力不足 | 确保 VDD 和 VBST 电压满足最低要求 |
    | 系统温度过高 | 优化散热设计或增加散热片 |

    总结和推荐


    MP1907 是一款性能卓越的高频率半桥驱动器,其紧凑设计、高效能和宽电压范围使其成为许多关键应用的理想选择。无论是电池供电设备还是高性能工业设备,MP1907 都能提供出色的稳定性和可靠性。我们强烈推荐 MP1907 作为新一代电源转换器的核心驱动元件。
    推荐指数:★★★★★

MP1907AGQ-Z参数

参数
驱动数量 2
逻辑电压 - VIL,VIH 1V,2.4V
栅极类型 MOSFET,N沟道
最大工作供电电压 18V
输入类型 Non-Inverting
最大传播延迟时间 -
最大高压侧电压-自举 100
电流 - 峰值输出(灌入,拉出) 2.5A,2.5A
通道类型 -
驱动配置 半桥
最小工作供电电压 4.5V
下降时间 9ns
上升时间 12ns
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
