0735912042

产品分类: 隔离器
厂牌: MOLEX
产品描述:
供应商型号: 900-0735912042DKR-ND
供应商: Digi-Key
标准整包数: 1

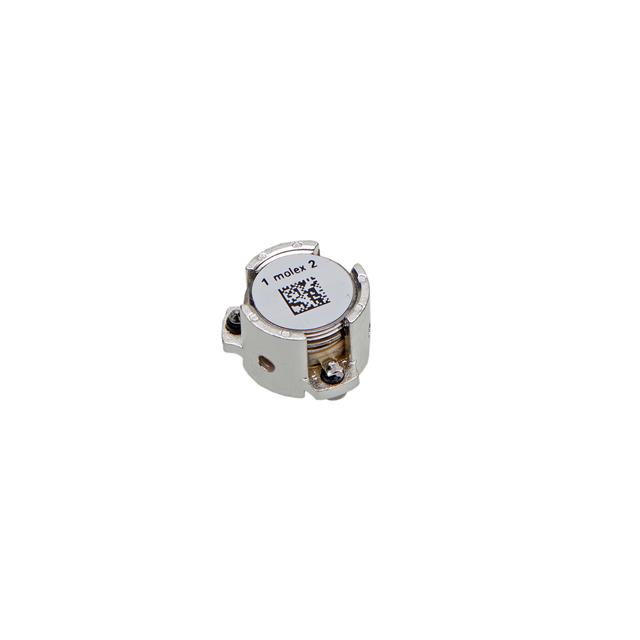

MOLEX 隔离器 0735912042

0735912042概述

    SMSJ Circulator/5150~5925MHz/CW 技术手册

    产品简介


    SMSJ系列是一款适用于高频无线通信设备的高性能隔离器。主要用于5G通信系统中的信号传输和接收,通过将射频信号定向流动来增强系统的稳定性和可靠性。该系列产品具有高插入损耗、低回波损耗、高隔离度等优点,适用于多种无线通信标准,如Wi-Fi 6(IEEE 802.11ax)等。

    技术参数


    - 频率范围:5150~5925 MHz
    - 插入损耗:最大0.40 dB,典型值0.35 dB
    - 隔离度:最小19 dB,典型值20 dB
    - 回波损耗:最小19 dB,典型值20 dB
    - 互调失真(IMD3):最大-60 dBc
    - 平均功率:50 W
    - 峰值功率:200 W
    - 工作温度:-40°C至+105°C
    - 存储温度:-55°C至+125°C
    - 输入/输出阻抗:50 Ω

    产品特点和优势


    SMSJ系列隔离器具备以下显著优势:
    - 高可靠性:出色的隔离度和插入损耗,确保信号的纯净传输。
    - 高兼容性:与现有主流通信标准高度兼容,适合于各类无线通信设备。
    - 宽温工作范围:能在极端环境下保持稳定运行,适应恶劣的工业环境。
    - 环保材料:无铅,不含钕材料和铍氧化物,符合RoHS标准。

    应用案例和使用建议


    应用案例
    在5G通信系统中,SMSJ系列常用于信号放大站,以减少信号衰减并提高通信质量。其独特的方向特性有助于防止反向信号干扰,从而确保高效稳定的信号传输。
    使用建议
    在安装过程中,应确保连接端子正确接地,以降低外部干扰的影响。同时,在高频段使用时,应选择合适的匹配网络以优化信号传输效率。对于复杂的多层PCB设计,应注意热设计以避免因温度过高导致的性能下降。

    兼容性和支持


    - 兼容性:本产品可与其他主流通信模块和设备配合使用。
    - 支持和服务:Molex电子技术有限公司提供全方位的技术支持和售后服务,确保客户能够快速解决问题。

    常见问题与解决方案


    - 问题1:安装后设备无法正常工作。
    - 解决方案:检查接线是否正确,确认所有连接端子都已牢固连接。
    - 问题2:信号质量不稳定。
    - 解决方案:调整天线的位置或增益,确保信号路径畅通。
    - 问题3:设备过热。
    - 解决方案:检查散热设计是否合理,增加散热片或风扇以改善散热效果。

    总结和推荐


    SMSJ系列隔离器凭借其优异的性能和可靠性,在5G通信系统中表现卓越。其在高频段下的出色表现,使其成为各种无线通信设备的理想选择。强烈推荐使用SMSJ系列隔离器,尤其是在要求高可靠性和高精度的环境中。
    本文详细介绍了SMSJ系列隔离器的技术规格和应用特性,旨在帮助工程师和技术人员更好地了解和使用这一先进的电子元器件产品。

0735912042参数

参数
数据速率 -
通道数量 -
安装方式 黏合安装
零件状态 在售
包装方式 卷带包装,托盘

0735912042厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0735912042数据手册

厂牌 PDF简要描述 下载
MOLEX 隔离器 MOLEX 0735912042 0735912042数据手册

0735912042封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.8476 ¥ 100.1122
10+ $ 8.867 ¥ 74.206
25+ $ 8.1016 ¥ 67.8003
100+ $ 7.1596 ¥ 59.9166
库存: 180
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 100.11
