0735912087

产品分类: 隔离器
厂牌: MOLEX
产品描述:
供应商型号: 900-0735912087CT-ND
供应商: Digi-Key
标准整包数: 1

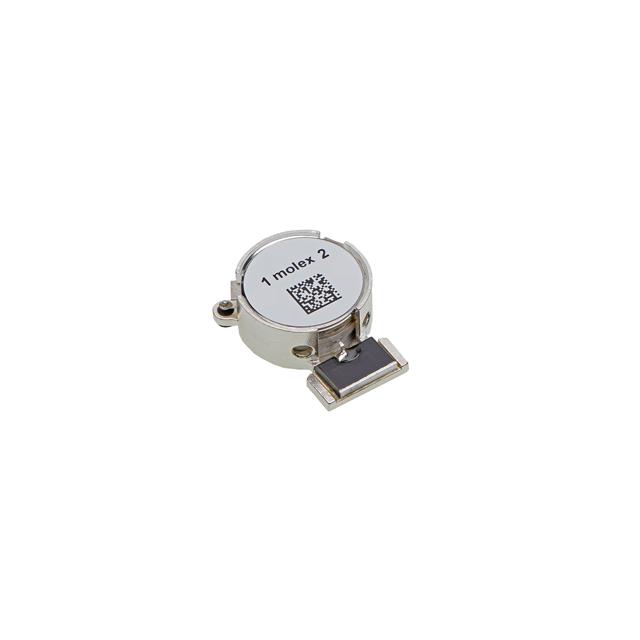

MOLEX 隔离器 0735912087

0735912087概述


    产品简介


    本产品是一款高频隔离器(Isolator),主要用于2110到2170 MHz频率范围内的射频通信系统。该隔离器广泛应用于无线通信、雷达系统、卫星通信以及各类高频电子设备中。其核心作用在于实现信号单向传输,从而有效减少反射信号对系统稳定性和性能的影响。

    技术参数


    - 频率范围:2110至2170 MHz
    - 隔离度(带内):最小28 dB
    - 插入损耗:最大0.18 dB
    - 正向功率:150 W(连续波)
    - 峰值功率:1000 W
    - 反向功率:60 W
    - 回波损耗:最小25 dB
    - 互调失真(2 x 65 W,1 MHz间距):最大-70 dBc
    - 二次谐波:-10 dBc
    - 三次谐波:-5 dBc
    - 工作温度:-40°C 至 +120°C;+120°C 至 +130°C,仅功率容量和可靠性无变化,其他规格减少10%
    - 存储温度:-40°C 至 +130°C
    - 输入/输出阻抗:50 欧姆
    - 焊盘尺寸:直径15.9 mm(0.625 in),直径9.0 mm(0.353 in)

    产品特点和优势


    该隔离器具有高隔离度和低插入损耗,能够在高频率下保持稳定的性能。它采用银镀铜刚性引脚,能够承受大功率的工作条件,适用于严苛的应用环境。此外,该产品的材料和制造工艺符合RoHS要求,无铅且不含ND材料及BeO,更加环保可靠。

    应用案例和使用建议


    在无线通信基站中,该隔离器可以显著提高信号的纯净度,降低干扰信号的影响。为了确保最佳性能,建议将Zone A与散热器连接,并选择热导率高于0.1 W/(°C×mm)的中间层材料。此外,在高温环境下使用时,需注意部分参数会有所下降。

    兼容性和支持


    该隔离器与大多数常用的射频通信设备兼容。制造商提供全面的技术支持和售后服务,包括安装指导、故障排除和定期维护,确保客户能够充分利用其性能优势。

    常见问题与解决方案


    1. Q:如何正确安装隔离器?
    A:将Zone A区域与散热器紧密连接,以确保良好的热传导。使用符合热导率要求的中间层材料。
    2. Q:在高温环境下使用是否会降低性能?
    A:在-40°C至+120°C范围内,该产品能保持最佳性能。+120°C至+130°C,功率容量和可靠性不受影响,但其他规格会降低10%。
    3. Q:如何确保焊接质量?
    A:严格按照推荐的焊盘尺寸进行焊接,并确保焊点接触良好,避免虚焊或短路。

    总结和推荐


    综上所述,这款高频隔离器凭借其卓越的隔离度、低插入损耗和宽广的工作温度范围,使其成为射频通信系统的理想选择。无论是在无线通信还是雷达系统中,该隔离器都能提供可靠的信号保护,确保系统的稳定运行。因此,强烈推荐使用该产品,尤其是在需要高性能和可靠性的场合。

0735912087参数

参数
数据速率 -
通道数量 -
安装方式 黏合安装
包装方式 卷带包装

0735912087厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0735912087数据手册

厂牌 PDF简要描述 下载
MOLEX 隔离器 MOLEX 0735912087 0735912087数据手册

0735912087封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.0576 ¥ 134.382
10+ $ 12.5549 ¥ 105.0687
25+ $ 11.5028 ¥ 96.2642
100+ $ 10.2122 ¥ 85.4631
库存: 359
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 134.38
