0735912094

产品分类: 隔离器
厂牌: MOLEX
产品描述:
供应商型号: 900-0735912094TR-ND
供应商: Digi-Key
标准整包数: 240

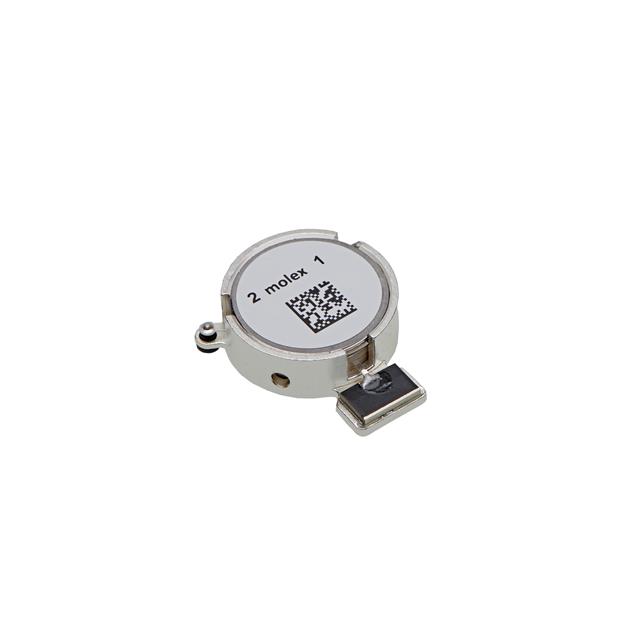

MOLEX 隔离器 0735912094

0735912094概述

    电子元器件技术手册:Molex隔离器

    产品简介


    Molex公司最新推出的隔离器产品旨在为高频通信系统提供卓越的性能和可靠性。这款隔离器主要用于RF(射频)信号的传输过程中,以防止反射和干扰,从而确保信号的稳定性和完整性。该隔离器广泛应用于移动通信基站、雷达系统、卫星通信设备以及其他需要高频率、高性能信号处理的应用场景。

    技术参数


    以下是该隔离器的关键技术参数:
    - 材质:PCB材料为RO 4350B,厚度为20密尔(mil)
    - 标准输入/输出阻抗:50欧姆(Ω)
    - 无铅,无Nd材料,无BeO材料
    - 数据矩阵尺寸:7.6x7.6毫米,包含订单号、序列号和材料号
    - 频率范围:717到756 MHz
    - 输入功率:连续波(CW)功率为100瓦(W),峰值功率可达1300瓦(W)
    - 反射功率:80瓦(W)
    - 隔离度:最小22分贝(dB)
    - 回波损耗:最小23分贝(dB),在0°C至115°C范围内测量;最小20分贝(dB),在-40°C至0°C范围内测量
    - 插入损耗:最大0.25分贝(dB),在指定频率范围内,端口1到端口2
    - 互调失真:IM3最大值为-65 dBc(双50瓦功率),IM5最大值为-79 dBc
    - 谐波:二次谐波最大值为0 dBm,三次至四次谐波最大值为-10 dBm,五次谐波最大值为-35 dBm,六次至七次谐波最大值为-25 dBm
    - 工作温度范围:-40°C至+115°C
    - 存储温度范围:-40°C至+125°C
    - 方向:逆时针(CCW)

    产品特点和优势


    1. 高频率稳定性:适用于717到756 MHz的频段,能够应对高频通信系统的复杂需求。
    2. 出色的隔离性能:最小隔离度达到22 dB,有效防止信号间的相互干扰。
    3. 低插入损耗:插入损耗仅为0.25 dB,保持信号传输的高效率。
    4. 严格的温度适应性:能够在极端的温度环境下稳定工作,从-40°C到+115°C。
    5. 高可靠性设计:无铅、无Nd材料、无BeO材料,符合RoHS要求,满足环保标准。

    应用案例和使用建议


    该隔离器已成功应用于多个高频通信系统项目中,例如移动通信基站和卫星通信设备。在实际应用中,用户应特别注意以下几个方面:
    1. 散热管理:Zone A必须附接到散热器上,以确保中间层的热传导系数不低于0.1 W/[°C×mm]。
    2. 安装角度:推荐安装角度为逆时针(CCW),以获得最佳的隔离效果。
    3. 电路布局:确保电路板上的焊盘和推荐的焊接模式(2PL和3PL)符合手册中的建议,以优化信号传输质量。

    兼容性和支持


    该隔离器与各种高频通信设备兼容,可直接替换现有的隔离器产品。Molex公司提供全面的技术支持和售后服务,包括产品培训、技术支持和保修服务。

    常见问题与解决方案


    1. 问题:在高温环境下,信号强度减弱。
    - 解决方案:检查散热器是否正确安装并有效工作,确保Zone A与散热器之间的热传导良好。

    2. 问题:插入损耗超出预期。
    - 解决方案:检查焊盘设计是否符合手册中的推荐焊接模式(2PL和3PL),确保焊接质量。

    3. 问题:反射功率异常。
    - 解决方案:确认输入功率是否在规定范围内,并检查隔离器的工作温度是否在规定的范围内。

    总结和推荐


    Molex公司的这款隔离器产品以其优异的性能和可靠性,在高频通信系统中表现出色。它不仅具备出色的隔离性能和低插入损耗,还能够在极端温度条件下稳定工作。其在多领域的广泛应用证明了其卓越的产品质量和市场竞争力。因此,我们强烈推荐这款产品给所有需要高频信号处理和隔离解决方案的客户。
    综上所述,Molex的这款隔离器是市场上值得信赖的高品质选择,无论是用于移动通信基站还是其他高频通信系统,都能满足用户的高要求。

0735912094参数

参数
数据速率 -
通道数量 -
安装方式 黏合安装
零件状态 在售
包装方式 卷带包装,托盘

0735912094厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0735912094数据手册

厂牌 PDF简要描述 下载
MOLEX 隔离器 MOLEX 0735912094 0735912094数据手册

0735912094封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
240+ $ 10.283 ¥ 86.0562
480+ $ 9.9105 ¥ 82.9387
720+ $ 9.7027 ¥ 81.1998
库存: 240
起订量: 240 增量: 1
交货地:
最小起订量为:240
合计: ¥ 20653.48
