0735912048

产品分类: 隔离器
厂牌: MOLEX
产品描述:
供应商型号: 900-0735912048DKR-ND
供应商: Digi-Key
标准整包数: 1

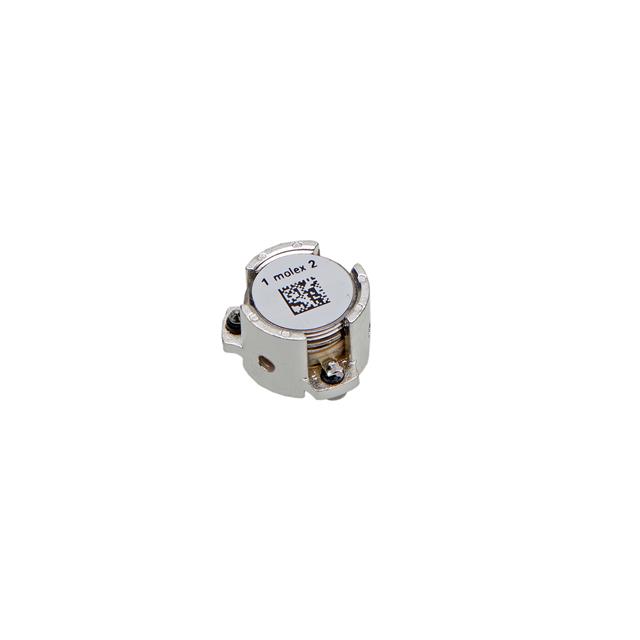

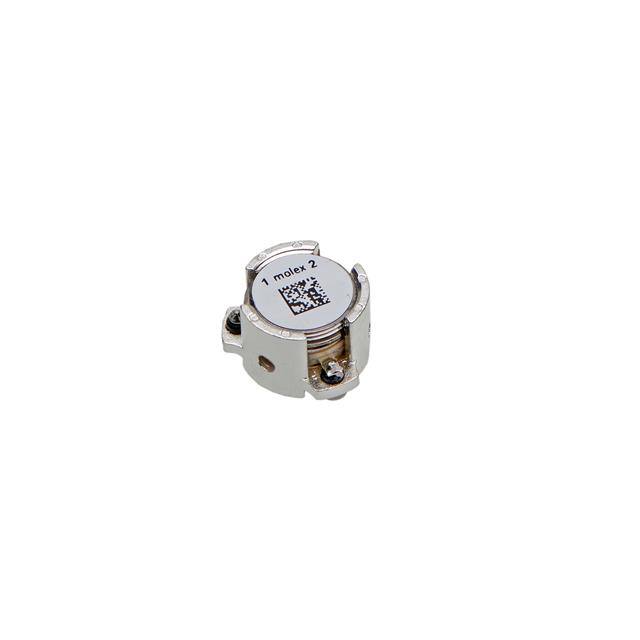

MOLEX 隔离器 0735912048

0735912048概述

    高频循环器技术手册

    产品简介


    高频循环器(3300-3800MHz)是一种用于射频系统中的关键元件,主要用于确保信号在不同频率下的有效传输。它广泛应用于雷达系统、通信基站、测试设备及军事装备中,是保证信号传输稳定性和减少信号损耗的重要组件。

    技术参数


    - 频率范围:3300~3800 MHz
    - 插入损耗:0.25 dB(最大值),25°C下;0.3 dB(最大值)
    - 隔离度:≥20 dB(最小值)
    - 回波损耗:≥20 dB(最小值)
    - 平均功率:20 W(连续波)
    - 峰值功率:160 W
    - 杂散调制信号抑制比:≤-65 dBc(2 x 10W,1 MHz间隔)
    - 二次谐波:≥50 dBc(20W CW)
    - 三次谐波:≥60 dBc(20W CW)
    - 工作温度:-40°C至+110°C
    - 存储温度:-65°C至+155°C
    - 输入/输出阻抗:50 Ohm
    - 焊点尺寸:2.6 mm(100mil),5.1 mm(201mil)
    - 引脚直径:1.0 mm(±0.1 mm)
    - 材料要求:无铅,不含Nd,BeO
    - 尺寸精度:±0.1 mm(0.004 in)

    产品特点和优势


    该高频循环器具备出色的频率选择性和低插入损耗,使其能够显著提升射频系统的整体性能。产品采用无铅焊接技术,并且符合RoHS标准,环保且适用于各种严格的工业环境。此外,由于其高可靠性和耐用性,使得该产品能够在极端条件下保持稳定运行。

    应用案例和使用建议


    - 应用案例:该产品已在多个无线通信项目中成功应用,包括雷达系统和5G基站。具体实例显示,该高频循环器能显著提高信号传输效率,降低干扰,并有效延长设备使用寿命。
    - 使用建议:为了确保最佳性能,在安装时应考虑与热沉的良好连接,从而提升散热效果。另外,根据不同的应用场景和需求,合理调整输入输出接口,以达到最佳匹配状态。

    兼容性和支持


    - 兼容性:本产品设计灵活,易于与其他标准电子设备兼容,适用于多种应用场合。
    - 支持:供应商提供详尽的技术文档和售后支持服务,涵盖产品安装、调试和日常维护等方面的专业指导。

    常见问题与解决方案


    - 问题一:如何确认安装后的产品没有问题?
    - 解决方案:通过配套的测试仪器进行详细的性能测试,包括频率响应、插入损耗、回波损耗等关键参数,确保其符合规范要求。

    - 问题二:发现产品出现过热现象怎么办?
    - 解决方案:首先检查散热系统是否正常工作,必要时调整安装方式或增加散热措施,如使用更高效的热沉材料来增强散热能力。

    总结和推荐


    综上所述,这款3300-3800MHz的高频循环器凭借其卓越的性能指标和广泛的应用范围,成为市场上不可多得的高性能产品之一。对于需要处理高频率信号并要求高效传输的系统而言,它无疑是一个理想的解决方案。我们强烈推荐此产品给需要此类电子元件的用户。

0735912048参数

参数
数据速率 -
通道数量 -
零件状态 在售
包装方式 卷带包装,托盘

0735912048厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0735912048数据手册

厂牌 PDF简要描述 下载
MOLEX 隔离器 MOLEX 0735912048 0735912048数据手册

0735912048封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 11.7 ¥ 97.9144
10+ $ 9.099 ¥ 76.1469
25+ $ 8.3154 ¥ 69.5897
100+ $ 7.3511 ¥ 61.5198
库存: 72
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 97.91
直接购买
加入购物车
