821-22-027-10-001101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 1 27 铜合金 510nm 金 通孔安装 68.58mm(长度)*2.54mm(高度)
供应商型号: Q-821-22-027-10-001101
供应商: 期货订购
标准整包数: 1

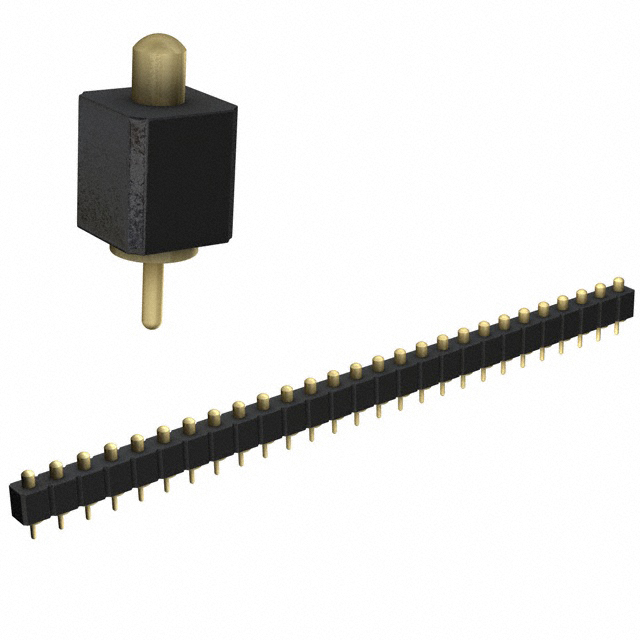

MILL-MAX 矩形连接器 - 弹簧式 821-22-027-10-001101

821-22-027-10-001101概述

    SPRING-LOADED CONNECTORS 技术手册

    产品简介


    弹簧加载连接器(Spring-Loaded Connectors)是适用于高密度、高频信号传输的理想选择。本系列产品来自Mill-Max Mfg. Corp.,提供单行(Series 821)和双行(Series 823)两种配置,主要应用于需要频繁插拔、高速数据传输及高可靠性连接的场合。这类连接器适用于计算机、通信设备、医疗仪器、航空航天等多个行业。

    技术参数


    以下是技术手册中提取的主要技术参数:
    - 材料:
    - 接触针和基座:铜合金,20μ"金镀层覆盖100μ"镍镀层
    - 弹簧:铍铜,10μ"金镀层
    - 绝缘体:高温热塑性塑料,UL94 V-0等级
    - 机械特性:
    - 初始高度 (A) 下的弹簧力:25克
    - 中行程 (B/2) 下的弹簧力:60克
    - 耐久性:可达1,000,000次循环
    - 电气特性:
    - 电压额定值:100Vrms/150Vdc
    - 电流额定值:连续2A,峰值3A/每个接触点
    - 接触电阻:最大20毫欧姆
    - 绝缘电阻:最小10,000兆欧姆
    - 绝缘强度:最小700Vrms
    - 电容:最大1皮法拉

    产品特点和优势


    - 高耐久性:得益于精密加工的活塞/基座设计及镀金部件,弹簧加载连接器可保证高达1,000,000次的使用寿命。
    - 低阻抗设计:低电阻、高电流的设计使其适合多种应用,最高可承载3安培的峰值电流。
    - 可靠性和易用性:高温热塑性绝缘体使其适合表面贴装工艺,确保在焊接过程中不会损坏。
    - 高灵活性:无论是单行还是双行配置,均适用于多种电路板厚度,方便用户根据需求选择。

    应用案例和使用建议


    弹簧加载连接器广泛应用于工业自动化、数据中心和高性能计算等领域。例如,在某些高性能服务器中,这些连接器可以实现快速可靠的热插拔操作。在使用时,应注意以下几点:
    - 适当放置:在将连接器安装到电路板之前,务必检查安装孔的尺寸,确保与连接器的规格相符。
    - 保持清洁:定期清理连接器表面,避免积尘导致接触不良。

    兼容性和支持


    系列821和823连接器均可与标准的0.100英寸网格间距通过孔焊接到电路板上。Mill-Max公司提供了全面的技术支持,包括详细的安装指南、故障排查和维修服务。

    常见问题与解决方案


    1. 接触不良
    - 解决方案:确保连接器与电路板之间的连接牢固,并且没有灰尘或杂质影响接触效果。
    2. 弹簧力不足
    - 解决方案:检查弹簧是否已磨损或变形,必要时更换新的连接器。
    3. 电流过载
    - 解决方案:确认使用的电流不超过连续2A的额定值,并尽量减少峰值电流的应用。

    总结和推荐


    弹簧加载连接器凭借其高耐用性、低阻抗和易于维护的特点,成为高密度连接解决方案的理想选择。如果您需要一款能在严苛环境下保持长期稳定工作的连接器,这款产品无疑是一个值得考虑的选择。我们强烈推荐这款产品用于对可靠性要求极高的应用场合。

821-22-027-10-001101参数

参数
间距 2.54mm
材料 铜合金
排数 1
触头镀层
触头数量 27
触头镀层厚度 510nm
类型 Piston
长*宽*高 68.58mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

821-22-027-10-001101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

821-22-027-10-001101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 821-22-027-10-001101 821-22-027-10-001101数据手册

821-22-027-10-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
