854-22-006-40-001101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 1.27mm 1 6 铜合金 250nm 金 贴片安装 7.62mm(长度)*10.92mm(高度)
供应商型号: 854-22-006-40-001101-ND
供应商: Digi-Key
标准整包数: 1

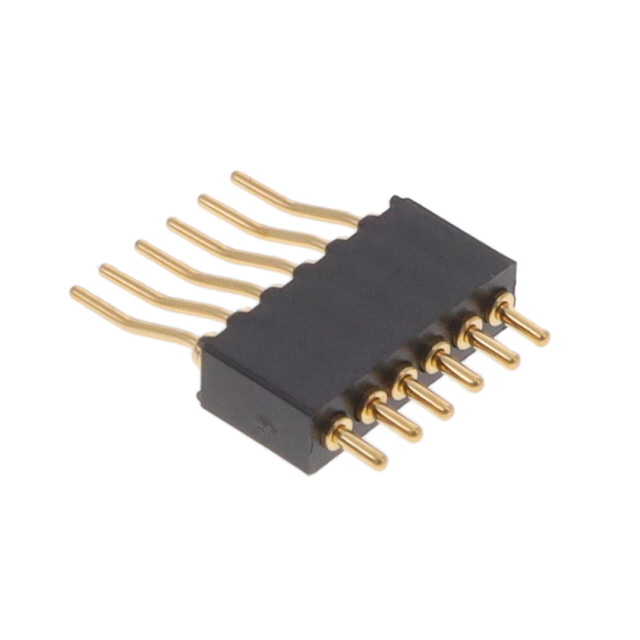

MILL-MAX 矩形连接器 - 弹簧式 854-22-006-40-001101

854-22-006-40-001101概述


    产品简介


    Mill-Max Interconnect 公司生产的型号为854-22-006-40-001101的弹簧加载式水平安装单排表面贴装连接器(Interconnect SLC Header)是一种专为高密度互连设计的电子元器件。该产品主要用于需要可靠、频繁插拔连接的应用场合,如工业自动化、通信设备、汽车电子和消费电子产品等领域。

    技术参数


    - 产品编号: 854-22-006-40-001101
    - 外壳电镀: 20μ" 金过 100μ" 镍
    - 内弹簧电镀: 10μ" 金
    - 引脚数: 6个
    - MILL-MAX 型号: 854-22-006-40-001101
    - 符合 RoHS 标准: 是
    - 松散引脚材料: 0985 (黄铜合金)
    - 黄铜合金规格: UNS C36000
    - 引脚化学成分: Cu 61.5%, Zn 35.4%, Pb 3.1%
    - 硬度: 80-90 Rockwell B
    - 密度: 0.307 lbs/in³
    - 导电率: 26% IACS
    - 熔点: 900°C/885°C (液相/固相)
    - 绝缘体材料: 尼龙 46 (Stanyl TE250F6 {30% 玻璃} 或 TE250F9 {45% 玻璃})
    - 耐热温度: 554°F (290°C) @ 264 psi
    - 适用焊接工艺: 超级共晶回流焊(≥ 446°F/230°C),无铅回流焊(≥ 500°F/260°C)

    产品特点和优势


    这款连接器具有如下独特功能和优势:
    - 弹簧加载设计: 提供可靠的插拔连接,使用寿命长。
    - 高导电性: 黄铜合金引脚确保良好的导电性能。
    - 高耐热性: 尼龙 46 绝缘体可在高温环境下稳定工作。
    - 紧凑尺寸: 单排设计适合高密度布局,节省空间。
    - RoHS 合规: 确保产品符合环保标准,适用于全球市场。

    应用案例和使用建议


    该连接器可应用于多种场景,例如工业自动化控制系统中的传感器接口、通信设备的信号传输、汽车电子中的 CAN 总线连接等。在实际使用中,用户应注意:
    - 焊接温度: 使用超超级共晶或无铅回流焊工艺,以确保良好焊接效果。
    - 布局规划: 由于其紧凑尺寸,建议合理规划 PCB 布局,避免相邻引脚间的干扰。
    - 防护措施: 在易受机械冲击的环境中使用时,应采取适当的固定措施,确保连接稳固。

    兼容性和支持


    - 兼容性: 此连接器与大多数主流 PCB 制造工艺兼容,易于集成到现有系统中。
    - 支持: MILL-MAX 公司提供全面的技术支持和售后服务,包括产品选型指导、设计咨询及故障排查服务。

    常见问题与解决方案


    - 问题: 连接不稳定
    - 解决方案: 检查引脚是否完全插入并焊接牢固;确保插头和插座清洁。

    - 问题: 导电性能不佳
    - 解决方案: 检查焊接工艺是否正确;确认引脚没有氧化或污染。

    总结和推荐


    综上所述,854-22-006-40-001101 型弹簧加载式连接器凭借其可靠的弹簧加载设计、优异的导电性和高耐热性,在多种应用场合中表现出色。尤其适合需要频繁插拔和高密度互连的应用环境。结合其 RoHS 合规性,使其成为环保且高效的电子元器件选择。因此,强烈推荐该产品给需要高可靠性连接解决方案的设计工程师们。

854-22-006-40-001101参数

参数
材料 铜合金
排数 1
触头镀层
触头数量 6
触头镀层厚度 250nm
类型 Piston
间距 1.27mm
长*宽*高 7.62mm(长度)*10.92mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装

854-22-006-40-001101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

854-22-006-40-001101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 854-22-006-40-001101 854-22-006-40-001101数据手册

854-22-006-40-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 22.1416 ¥ 185.2975
10+ $ 18.8219 ¥ 157.5159
25+ $ 17.643 ¥ 147.6497
65+ $ 16.4931 ¥ 138.0268
130+ $ 15.7064 ¥ 131.443
260+ $ 14.9574 ¥ 125.175
520+ $ 14.2444 ¥ 119.208
库存: 37
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 185.29
