823-22-062-10-004101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 2 62 铜合金 510nm 金 通孔安装
供应商型号: Q-823-22-062-10-004101
供应商: 期货订购
标准整包数: 1

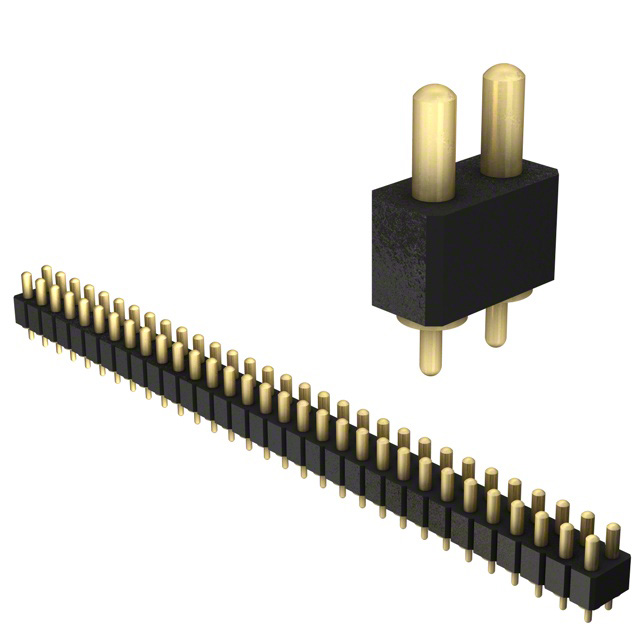

MILL-MAX 矩形连接器 - 弹簧式 823-22-062-10-004101

823-22-062-10-004101概述

    SPRING-LOADED CONNECTORS: TECHNICAL OVERVIEW

    1. 产品简介


    Mill-Max Mfg. Corp.生产的弹簧式连接器系列821和823是专为通过通孔安装设计的电子组件,适用于单排和双排配置。这些连接器主要用于高可靠性需求的应用场景,如工业控制、医疗设备和高端消费电子产品。它们的特点在于能够提供稳定可靠的电连接,同时支持高达1,000,000次循环操作,适合需要频繁插拔的应用场合。

    2. 技术参数


    材料
    - 接触针及基座: 精密机加工铜合金,镀金(0.51μm)和镍(2.54μm)
    - 弹簧: 铍铜,镀金(0.25μm)
    - 绝缘体: 高温热塑性塑料,UL94 V-0等级
    机械特性
    - 初始高度(A)时的弹簧力: 25克
    - 中行程(B/2)时的弹簧力: 60克
    - 寿命: 高达1,000,000次循环
    电气特性
    - 电压等级: 交流100Vrms/直流150V
    - 电流等级: 连续2安培,峰值3安培
    - 接触电阻: 最大20毫欧
    - 绝缘电阻: 最小10,000兆欧
    - 介电强度: 最小700Vrms
    - 电容: 最大1皮法

    3. 产品特点和优势


    弹簧式连接器系列821和823的最大优势在于其高达1,000,000次循环的使用寿命,确保长期的稳定性和可靠性。此外,它们采用精密机加工和镀金工艺,确保了低电阻和高电流承载能力,适合对连接可靠性要求高的应用场合。这些连接器还具有较强的耐高温能力,支持多种表面贴装工艺,使得其在各种复杂环境下都能保持优异的性能。

    4. 应用案例和使用建议


    这些连接器广泛应用于需要高频插拔的场合,例如服务器背板、通信设备以及需要长期可靠性的自动化设备。对于这类应用,我们建议在使用过程中注意避免过度弯折引脚,以免损坏弹簧结构。同时,定期检查连接器的磨损情况,及时更换以确保系统正常运行。

    5. 兼容性和支持


    系列821和823与大多数标准电路板设计兼容,适合通过通孔手动放置。Mill-Max提供了全面的技术支持,包括详细的安装指南和故障排除手册。如果您在使用过程中遇到任何问题,可以通过官方渠道获取技术支持。

    6. 常见问题与解决方案


    - Q: 连接器使用一段时间后接触不良怎么办?
    - A: 检查是否有污垢或氧化物积累在接触点上,必要时使用专用清洁剂进行清理。
    - Q: 插拔时感觉不顺畅怎么办?
    - A: 可能是因为弹簧力不足导致的,尝试调整安装角度或更换新的连接器。
    - Q: 如何判断连接器是否已达到最大循环次数?
    - A: 定期检查接触电阻,如果电阻明显增加则可能表示接近寿命极限,建议及时更换。

    7. 总结和推荐


    弹簧式连接器系列821和823以其出色的性能和高可靠性在多种应用环境中表现优异。对于需要长时间稳定工作的应用场景,这些连接器无疑是理想的选择。如果您正在寻找一个耐用且高性能的解决方案,强烈推荐使用Mill-Max的弹簧式连接器。

823-22-062-10-004101参数

参数
间距 2.54mm
材料 铜合金
排数 2
触头镀层
触头数量 62
触头镀层厚度 510nm
类型 Piston
安装方式 通孔安装
零件状态 在售
包装方式 散装

823-22-062-10-004101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

823-22-062-10-004101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 823-22-062-10-004101 823-22-062-10-004101数据手册

823-22-062-10-004101封装设计

查看详情并下载
Symbol
Footprint
3D Model
