825-22-008-10-001101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 1 8 铜合金 510nm 金 通孔安装 20.32mm(长度)*2.54mm(高度)
供应商型号: BSV-825-22-008-10-001101
供应商: 海外现货
标准整包数: 50

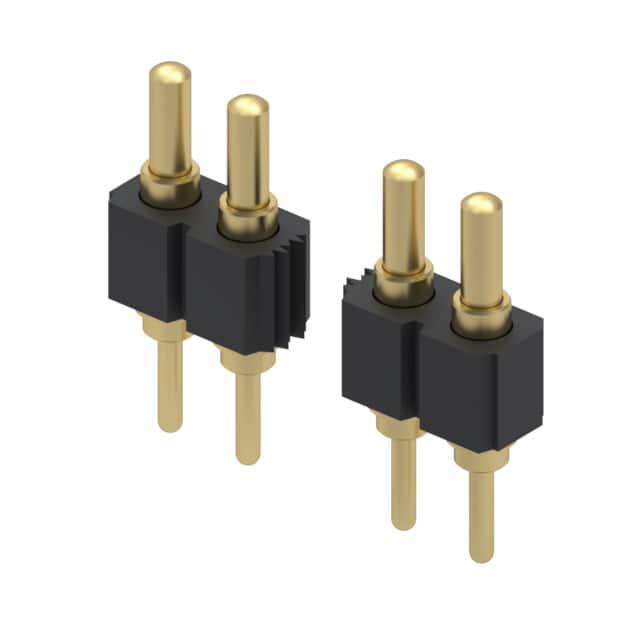

MILL-MAX 矩形连接器 - 弹簧式 825-22-008-10-001101

825-22-008-10-001101概述

    电子元器件技术手册:弹簧加载垂直安装穿孔连接器

    产品简介


    本手册介绍的产品是一款型号为825-22-008-10-001101的弹簧加载垂直安装穿孔连接器(Interconnect SLC Header)。这种连接器适用于单排引脚布局,主要用于垂直方向上的通过孔安装。其主要功能是提供可靠的电气连接,特别适用于需要高密度接点的应用场景,例如消费电子产品、通信设备以及工业自动化设备等领域。

    技术参数


    - 插针材料: 黄铜合金(Brass Alloy),符合ASTM B 16标准。
    - 化学成分: 铜(Cu)占61.5%,锌(Zn)占35.4%,铅(Pb)占3.1%
    - 机械加工后的硬度: 80-90 Rockwell B
    - 密度: 0.307磅/立方英寸
    - 电导率: 26% IACS
    - 熔点: 900°C/885°C (液相/固相)
    - 绝缘材料: 尼龙46(Nylon 46),具体品牌为Stanyl TE250F6(含30%玻璃纤维)或TE250F9(含45%玻璃纤维),黑色。
    - 软化温度(ASTM D 648): 554°F (290°C) @ 264 psi
    - 玻璃化转变温度: 高于446°F (230°C)用于“共晶”回流焊接,高于500°F (260°C)用于“无铅”回流焊接
    - 镀层: 壳体镀金20微英寸,镍底镀100微英寸,内部弹簧镀金10微英寸
    - 引脚数量: 8个引脚
    - 制造商编号: Mill-Max 825-22-008-10-001101
    - 环保标准: RoHS合规

    产品特点和优势


    这款弹簧加载垂直安装穿孔连接器具备以下特点和优势:
    - 耐用性: 采用黄铜合金作为插针材料,确保长时间使用下的稳定性和可靠性。
    - 高温稳定性: 尼龙46材料具有优良的耐热性能,适用于高温环境下的应用。
    - 低接触电阻: 镀金表面提高了电气连接的可靠性和持久性。
    - 易于安装: 弹簧加载设计简化了安装过程,降低了组装难度和成本。
    - RoHS合规: 符合环保标准,适用于全球市场。

    应用案例和使用建议


    应用案例:
    - 消费电子产品如手机、平板电脑等
    - 通信设备如路由器、交换机等
    - 工业自动化设备如机器人、传感器等
    使用建议:
    - 在高温环境下使用时,应考虑尼龙46材料的软化温度限制。
    - 为保证良好的电气性能,应确保连接器与配套板的接触面清洁。
    - 安装过程中,应遵循制造商的安装指南,避免不当操作导致的损坏。

    兼容性和支持


    该产品设计用于与相应的电路板匹配安装,具有良好的通用性。制造商提供了详尽的技术支持和售后服务,以确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    1. 问题: 插针过早磨损
    - 解决方案: 检查是否安装力过大,或使用错误的焊接方法。建议严格按照安装指南进行操作。

    2. 问题: 连接不良
    - 解决方案: 检查是否有灰尘或其他杂质污染插针,确保接触面干净并正确插入。
    3. 问题: 接触电阻过高
    - 解决方案: 检查插针是否损坏,重新安装插针并清洁接触面。

    总结和推荐


    这款弹簧加载垂直安装穿孔连接器凭借其独特的弹簧加载设计和出色的电气性能,在多种应用中表现出色。它具备良好的耐用性、高温稳定性和易于安装的特点,非常适合在高密度、高可靠性的应用场景中使用。综上所述,我们强烈推荐该产品作为高品质连接器的首选。
    以上内容是对825-22-008-10-001101型号弹簧加载垂直安装穿孔连接器的全面介绍,希望对您的选择有所帮助。

825-22-008-10-001101参数

参数
材料 铜合金
排数 1
触头镀层
触头数量 8
触头镀层厚度 510nm
类型 Piston
间距 2.54mm
长*宽*高 20.32mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

825-22-008-10-001101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

825-22-008-10-001101数据手册
