823-22-060-10-003101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 2 60 铜合金 510nm 金 通孔安装
供应商型号: Q-823-22-060-10-003101
供应商: 期货订购
标准整包数: 1

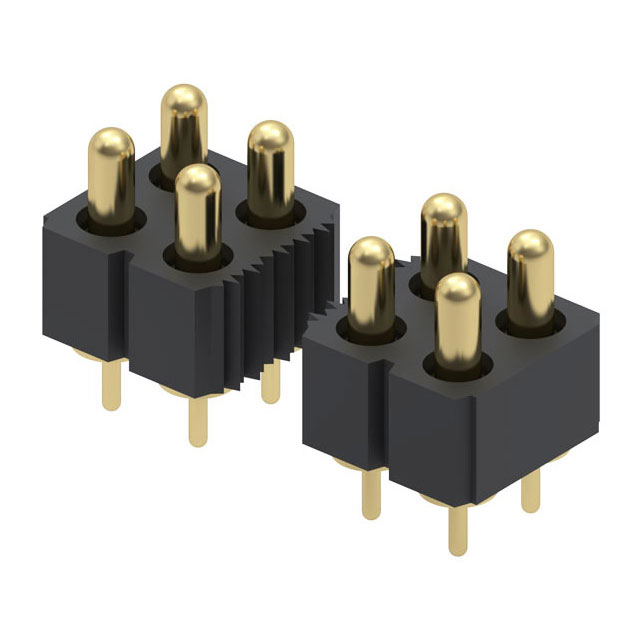

MILL-MAX 矩形连接器 - 弹簧式 823-22-060-10-003101

823-22-060-10-003101概述

    SPRING-LOADED CONNECTORS: 系列821和系列823

    产品简介


    Spring-Loaded Connectors(弹簧加载连接器)是适用于多种电子设备的关键组件。这些连接器由Mill-Max Mfg. Corp.生产,采用精密机械加工和表面处理技术,确保在苛刻环境下长期稳定运行。它们主要用于通过穿孔安装在电路板上,为各种设备提供可靠且稳定的电连接。单排和双排设计满足不同布局需求,适用范围广泛,从通信设备到医疗设备都有其身影。

    技术参数


    - 材料
    - 接触销与基座:精密切削铜合金镀金,厚度分别为0.51μm金镀层和2.54μm镍镀层
    - 弹簧:铍铜镀金,厚度0.25μm
    - 绝缘体:高耐温热塑性材料,UL94 V-0等级

    - 机械参数
    - 初始高度A(接触销与基座之间的距离):3.48mm - 5.99mm
    - 最大行程B:0.99mm - 1.39mm
    - 弹簧力:初始高度时25克,行程中点时60克
    - 寿命:可达100万次循环

    - 电气参数
    - 电压额定值:交流100Vrms / 直流150V
    - 电流额定值:每接触点连续2安培,峰值3安培
    - 接触电阻:最大20毫欧姆
    - 绝缘电阻:最小10兆欧
    - 介电强度:最小700VRMS
    - 电容:最大1pF

    产品特点和优势


    - 高可靠性:Spring-Loaded Connectors具备100万次以上的耐用性,确保长期稳定工作。
    - 高接触密度:采用2.54mm间距的设计,可支持高达64个接触点。
    - 长行程设计:允许较长的接触行程,便于连接不同厚度的插件。
    - 低电阻高电流:适合大电流应用,确保电流传输效率。
    - 高温度适应性:绝缘体材料能够承受高温环境,适合SMT工艺。

    应用案例和使用建议


    Spring-Loaded Connectors广泛应用于汽车电子、通信设备、医疗设备和工业自动化等领域。例如,在车载电子系统中,这类连接器可用于确保传感器信号的稳定传输;在医疗设备中,则保证生命支持系统的可靠供电。
    使用建议:
    - 在安装前,确保插针准确插入电路板上的通孔,以避免弯曲或损坏。
    - 定期检查连接器的状态,特别是接触点和绝缘体是否有磨损或损坏迹象。
    - 使用专用工具进行拆装,避免手动操作不当导致接触不良。

    兼容性和支持


    Mill-Max公司提供的技术支持服务包括产品选择指导、安装培训和售后维护。客户可以通过官网或联系销售代表获得详细的技术文档和咨询服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入困难 | 检查插针是否正确对齐,使用辅助工具确保平稳插入 |
    | 接触电阻异常高 | 清理接触点表面,必要时更换连接器 |
    | 连接器频繁脱焊 | 重新焊接,确保焊料充足且分布均匀 |

    总结和推荐


    综上所述,Spring-Loaded Connectors(系列821和系列823)凭借其高可靠性和广泛的适用性,成为市场上备受推崇的产品。对于需要在严苛环境下保持稳定性能的应用场合,如汽车电子、医疗设备及工业自动化领域,这些连接器无疑是一个理想的选择。因此,我们强烈推荐使用Spring-Loaded Connectors来提升您设备的性能和可靠性。

823-22-060-10-003101参数

参数
触头镀层厚度 510nm
类型 Piston
间距 2.54mm
材料 铜合金
排数 2
触头镀层
触头数量 60
安装方式 通孔安装
零件状态 在售
包装方式 散装

823-22-060-10-003101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

823-22-060-10-003101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 823-22-060-10-003101 823-22-060-10-003101数据手册

823-22-060-10-003101封装设计

查看详情并下载
Symbol
Footprint
3D Model
