821-22-044-10-001101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 1 44 铜合金 510nm 金 通孔安装
供应商型号: Q-821-22-044-10-001101
供应商: 期货订购
标准整包数: 1

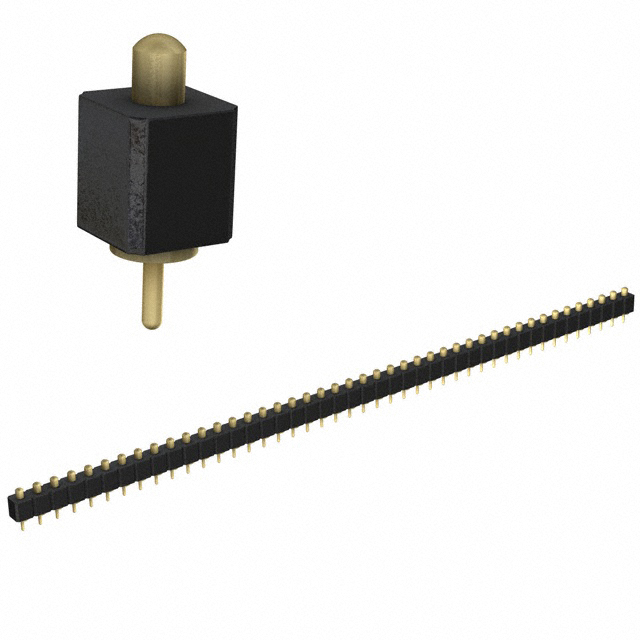

MILL-MAX 矩形连接器 - 弹簧式 821-22-044-10-001101

821-22-044-10-001101概述

    SPRING-LOADED CONNECTORS 技术手册解析

    产品简介


    Spring-Loaded Connectors 是一种由 Mill-Max Mfg. Corp. 生产的电子连接器,主要应用于需要高可靠性的工业设备和消费电子产品中。这类连接器的特点是弹簧负载设计,能够在多次插拔后依然保持良好的接触性能。适用于各种小型电子设备、医疗设备、通信设备及自动化控制系统中。

    技术参数


    以下为 Spring-Loaded Connectors 的关键技术和电气特性:
    - 材料:连接器针脚和底座采用精密加工的铜合金,表面镀金;弹簧部分采用铍铜材质并镀金处理;绝缘体为耐高温热塑性材料,符合 UL94 V-0 阻燃等级。

    - 机械性能:初始高度 A 处弹簧力约为 25 克,在中间行程 B/2 处弹簧力增加到约 60 克;使用寿命可达高达 1,000,000 次循环。

    - 电气性能:电压额定值为 100 Vrms/150 Vdc,电流连续额定值为 2 安培,峰值电流额定值为 3 安培;接触电阻小于 20 毫欧姆;绝缘电阻至少为 10,000 兆欧;介电强度最小为 700 Vrms;电容最大为 1pF。

    产品特点和优势


    - 高耐用性:凭借高达 1,000,000 次的循环寿命,确保长时间内接触稳定可靠。
    - 低接触电阻:接触电阻极小,保证了低功耗和高效能传输。
    - 高电流承载能力:能够承受高达 2 安培的持续电流,适用于多种高功率应用。
    - 优良的电气隔离:具有较高的绝缘电阻和介电强度,防止漏电现象发生。
    - 灵活的设计:可通过调整弹簧力度适应不同类型的电路板安装需求。

    应用案例和使用建议


    - 医疗设备:因其高可靠性被广泛用于医疗器械接口。
    - 工业控制:适用于工业自动化系统的接线端子。
    - 消费电子:可用于智能手机、平板电脑等便携式设备内部连接。
    使用建议:
    1. 在安装过程中注意避免过度弯曲或扭转针脚以防止损坏。
    2. 定期检查接触点清洁度以确保长期可靠的电连接。
    3. 确保正确选择针脚规格以匹配特定的应用要求。

    兼容性和支持


    - 兼容性:这些连接器适用于所有符合 .100” 网格标准的电路板,无论是单行还是双行排列。
    - 技术支持:Mill-Max 提供详尽的技术文档和支持服务,用户可以访问其官网获取更多资料。

    常见问题与解决方案


    - Q: 如何确保连接器正确安装?
    - A: 请严格按照手册指示操作,确保针脚完全插入孔中并进行适当的焊接。

    - Q: 连接器出现接触不良怎么办?
    - A: 清洁接触面,必要时重新焊接到位。
    - Q: 接触电阻过大怎么办?
    - A: 更换新的连接器,确保针脚无氧化层或其他污染物影响性能。

    总结和推荐


    Spring-Loaded Connectors 凭借其出色的机械和电气性能,在众多应用场景中表现出色。它不仅适用于工业级设备,还适合于消费电子产品的内部连接。尽管价格相对较高,但考虑到其卓越的质量和长期稳定性,是非常值得推荐的产品。

821-22-044-10-001101参数

参数
触头镀层
触头数量 44
触头镀层厚度 510nm
类型 Piston
间距 2.54mm
材料 铜合金
排数 1
安装方式 通孔安装
零件状态 在售
包装方式 散装

821-22-044-10-001101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

821-22-044-10-001101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 821-22-044-10-001101 821-22-044-10-001101数据手册

821-22-044-10-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 13.5344 ¥ 112.3351
库存: 100000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 112335.1
直接购买
加入购物车
