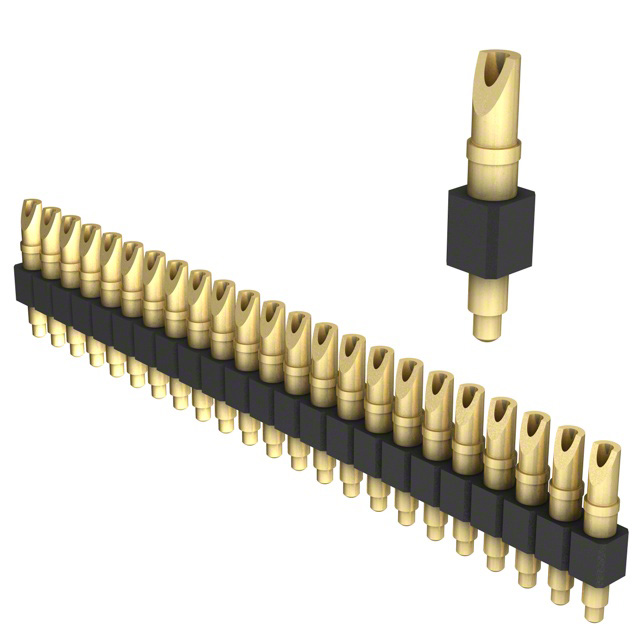

824-22-023-00-001000

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 1 23 铍 510nm 金 焊接安装,通孔安装 58.42mm(长度)*2.54mm(高度)
供应商型号: Q-824-22-023-00-001000
供应商: 期货订购
标准整包数: 1
MILL-MAX 矩形连接器 - 弹簧式 824-22-023-00-001000

824-22-023-00-001000概述

    # SPRING-LOADED CONNECTORS: Series 824 & 826

    产品简介


    Spring-Loaded Connectors是来自Mill-Max Mfg. Corp.的一款高效能连接器系列,包括单排(Series 824)和双排(Series 826)两种类型。这些连接器设计用于各种电子设备中,适用于通信设备、工业控制设备、医疗设备和消费电子产品等领域。通过提供高可靠性、低接触电阻和长使用寿命的特点,Spring-Loaded Connectors能够在严苛的工作环境下保持出色的性能表现。

    技术参数


    材料
    - 接触针与基座:黄铜合金机加工并镀金(0.51μm金,2.54μm镍)
    - 弹簧:铍铜镀金(0.25μm金)
    - 绝缘材料:高温热塑塑料,UL94 V-0等级
    机械性能
    - 弹簧初始高度时的力:25克
    - 弹簧中间行程(0.7mm)时的力:60克
    - 耐用性:高达1,000,000次循环
    电气性能
    - 电压额定值:100Vrms/150Vdc
    - 电流额定值:每个接触点连续2A,峰值3A
    - 接触电阻:最大20mΩ
    - 绝缘电阻:最小10,000MΩ
    - 介电强度:最小700Vrms
    - 电容:最大1pF

    产品特点和优势


    Spring-Loaded Connectors以其高耐用性、高电流承载能力和低接触电阻著称。每个接触点均采用精密机加工工艺制造,确保长达1,000,000次循环的使用寿命。由于采用优质的镀金材料,能够显著减少氧化和腐蚀的可能性,从而确保长期稳定可靠的连接。此外,其灵活的设计使得它们易于安装,且适用于不同类型的电路板布局。

    应用案例和使用建议


    这些连接器广泛应用于各种需要高可靠性和高性能的场合。例如,在通信设备中,它们可以用来实现高速数据传输;在工业控制设备中,它们可以提高系统的稳定性;在医疗设备中,它们可以保证安全可靠的连接。为了最大化这些连接器的性能,建议在安装过程中使用合适的工具和技术,以确保每个连接点都得到充分的支持。

    兼容性和支持


    Series 824和Series 826的弹簧针配有焊杯端接,适用于线径为22 AWG的电线,使安装过程变得简单快捷。对于购买后的技术支持,Mill-Max Mfg. Corp. 提供了详尽的技术文档和支持服务,包括常见问题解答和维修指导。此外,这些连接器符合RoHS-2标准,确保环保合规性。

    常见问题与解决方案


    1. 问题:安装过程中弹簧针出现偏移
    - 解决方法:在安装前检查安装孔的尺寸,确保它们与弹簧针相匹配。安装时,使用适当的工具均匀施力。
    2. 问题:接触电阻过高
    - 解决方法:检查接触点是否有污垢或氧化物,进行清洁处理。确保使用合适的连接线和焊接技术。
    3. 问题:在频繁使用后出现接触不良
    - 解决方法:定期对连接器进行检查和维护,确保所有部件完好无损。必要时更换磨损严重的部件。

    总结和推荐


    Spring-Loaded Connectors的Series 824和Series 826提供了卓越的电气性能和机械耐久性,非常适合于需要高可靠性和高性能的应用。其广泛的适用性和良好的客户支持使其在市场上具有很高的竞争力。总体而言,我强烈推荐使用这款连接器,特别是在那些对连接可靠性要求极高的应用场景中。

824-22-023-00-001000参数

参数
触头数量 23
触头镀层厚度 510nm
类型 Piston
间距 2.54mm
材料
排数 1
触头镀层
长*宽*高 58.42mm(长度)*2.54mm(高度)
安装方式 焊接安装,通孔安装
零件状态 在售
包装方式 散装
