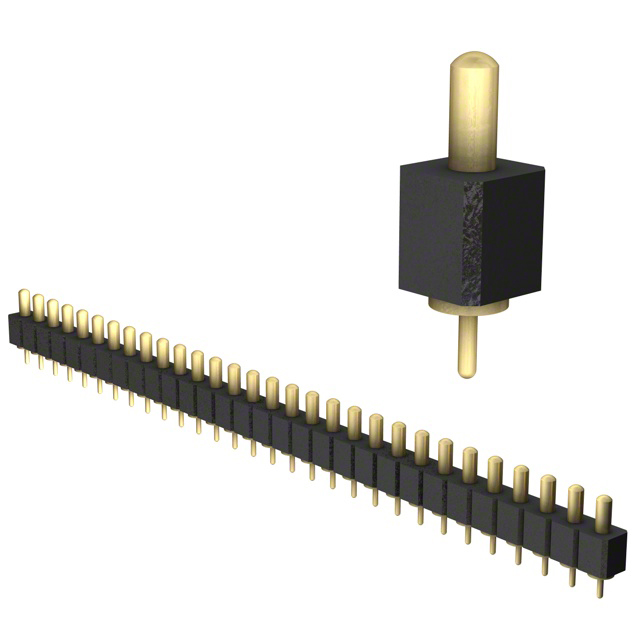

821-22-030-10-004101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 1 30 铜合金 510nm 金 通孔安装 76.2mm(长度)*2.54mm(高度)
供应商型号: Q-821-22-030-10-004101
供应商: 期货订购
标准整包数: 1
MILL-MAX 矩形连接器 - 弹簧式 821-22-030-10-004101

821-22-030-10-004101概述

    # SPRING-LOADED CONNECTORS 技术手册

    产品简介


    Spring-Loaded Connectors(弹簧负载连接器)是由Mill-Max Mfg. Corp.设计和制造的一种精密电子元器件。这些连接器具有模块化接触点,适用于0.100英寸网格,并提供多种高度选项,从0.137英寸到0.236英寸不等。它们广泛应用于电路板组装、测试设备及自动化系统等领域,能够确保可靠且长期稳定的电气连接。

    技术参数


    材料
    - 接触桩和基座:黄铜合金,镀20微米金(厚度)/100微米镍(基础层)
    - 弹簧:铍铜,镀10微米金
    - 绝缘体:高温热塑性材料,UL94 V-0级
    机械性能
    - 初始高度下的弹簧力:25克
    - 中行程时的弹簧力:60克
    - 循环寿命:高达1,000,000次
    电气性能
    - 额定电压:100VRMS/150VDC
    - 额定电流:每个接触点连续2A,峰值3A
    - 接触电阻:最大20毫欧姆
    - 绝缘电阻:最小10,000兆欧
    - 介电强度:最小700VRMS
    - 电容:最大1皮法

    产品特点和优势


    Spring-Loaded Connectors具备以下几个显著优势:
    - 精密机械加工的接触桩和基座保证了长寿命耐用性。
    - 模块化接触设计便于在0.100英寸网格上安装。
    - 低接触电阻和高电流容量使其适用于需要高可靠性连接的应用。
    - 具备良好的高温耐受性,适合表面贴装工艺。
    - 设计考虑到了手动和自动装配,提高了生产效率。

    应用案例和使用建议


    这些连接器被广泛应用于多种场合,例如工业自动化设备、医疗仪器、通信设备和测试测量设备等。在具体应用中,考虑到其耐用性和可靠性,可以用于高频率测试和频繁插拔的场景。为了获得最佳性能,在安装过程中应确保正确对齐并使用合适的焊接工艺,以减少接触不良的风险。

    兼容性和支持


    Mill-Max提供了广泛的售后服务和技术支持,确保用户能够正确使用这些连接器。此外,产品符合RoHS-2标准(2011/65/EU),这意味着它们不含限制物质,满足环保要求。

    常见问题与解决方案


    问题1:接触电阻过高
    解决方案:检查是否有污染物或者不良接触,必要时清洁或重新焊接连接点。
    问题2:弹簧力不足
    解决方案:确认装配过程中的尺寸公差,如果超出了规范范围,重新调整安装位置。
    问题3:无法正常插入
    解决方案:检查孔径尺寸是否符合标准要求,必要时更换为符合标准的新孔。

    总结和推荐


    Spring-Loaded Connectors凭借其优异的机械和电气性能,展示了卓越的产品品质。在自动化和高频测试环境中,它们提供了出色的解决方案。如果您正在寻找高性能且可靠的连接器,强烈推荐使用Mill-Max的Spring-Loaded Connectors。

821-22-030-10-004101参数

参数
触头数量 30
触头镀层厚度 510nm
类型 Piston
间距 2.54mm
材料 铜合金
排数 1
触头镀层
长*宽*高 76.2mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装
