816-22-002-10-001101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 1 2 铜合金 510nm 金 通孔安装 5.08mm(长度)*2.54mm(高度)
供应商型号: 575-8162200210001101
供应商: Mouser
标准整包数: 1

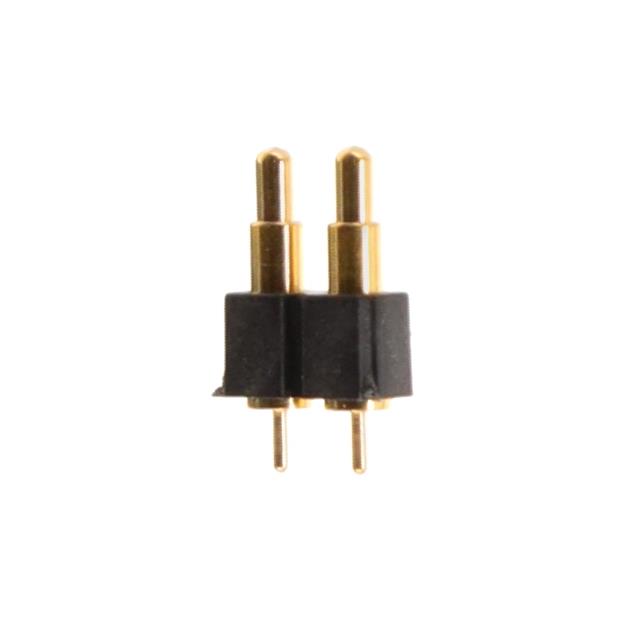

MILL-MAX 矩形连接器 - 弹簧式 816-22-002-10-001101

816-22-002-10-001101概述

    SPRING-LOADED CONNECTORS

    产品简介


    Spring-Loaded Connectors 是由 Mill-Max Mfg. Corp. 生产的一款高性能连接器。它们通常用于精密电子设备中,如计算机主板、服务器、医疗设备、航空航天系统等。这些连接器的设计旨在提供可靠的电气连接,并通过弹簧加载机制实现反复插拔时的稳定性与耐用性。

    技术参数


    - 材料: 接触针和基座采用镀金铜合金,弹簧采用镀金铍铜。
    - 机械性能:
    - 弹簧初始高度下的力:25克
    - 弹簧中间行程(0.0275英寸)下的力:60克
    - 寿命:高达1,000,000次循环
    - 电气性能:
    - 电压等级:100Vrms/150Vdc
    - 电流等级:连续2A,峰值3A
    - 接触电阻:最大20毫欧
    - 绝缘电阻:最小10,000兆欧
    - 介电强度:最小700Vrms
    - 容量:最大1pF

    产品特点和优势


    - 精密制造:接触针和基座采用精密机械加工,确保了高精度和长寿命。
    - 高可靠性:镀金表面处理提高了耐腐蚀性,延长了使用寿命。
    - 高电流承载能力:每接触点可承受高达3A的峰值电流,适用于大功率应用。
    - 适应性强:适合多种电路板设计,适用于各种表面贴装过程。

    应用案例和使用建议


    - 应用场景:应用于高密度、高速信号传输的电路板,如服务器主板、医疗设备及通信设备。
    - 使用建议:
    - 确保正确选择合适的接触高度以满足特定应用需求。
    - 插入前确认电路板孔径尺寸合适,避免过紧或过松导致接触不良。

    兼容性和支持


    - 兼容性:此系列连接器支持单行和双行设计,兼容多种标准尺寸的电路板孔径。
    - 支持信息:Mill-Max公司提供详尽的技术文档和客户服务,确保用户能够顺利进行安装和调试。

    常见问题与解决方案


    - 问题1: 插拔过程中出现接触不良。
    - 解决方案: 检查电路板孔径尺寸,确保孔径适配。适当调整接触高度以优化连接效果。
    - 问题2: 连接器长期使用后性能下降。
    - 解决方案: 定期清洁和检查接触区域,确保无灰尘或氧化物影响。

    总结和推荐


    Spring-Loaded Connectors 在可靠性、电气性能和适应性方面表现出色。其独特的设计使其成为高要求应用的理想选择。经过全面测试,这些连接器不仅具有出色的耐用性,而且易于集成到现有系统中。强烈推荐给需要高可靠性和高效能连接解决方案的用户。

816-22-002-10-001101参数

参数
材料 铜合金
排数 1
触头镀层
触头数量 2
触头镀层厚度 510nm
类型 Piston
间距 2.54mm
长*宽*高 5.08mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

816-22-002-10-001101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

816-22-002-10-001101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 816-22-002-10-001101 816-22-002-10-001101数据手册

816-22-002-10-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.555 ¥ 55.3898
10+ $ 5.709 ¥ 48.2411
25+ $ 5.2488 ¥ 44.3524
100+ $ 4.9356 ¥ 41.7058
250+ $ 4.32 ¥ 36.504
500+ $ 4.0845 ¥ 34.514
1000+ $ 3.4755 ¥ 29.368
2500+ $ 3.234 ¥ 27.3273
库存: 540
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 55.38
