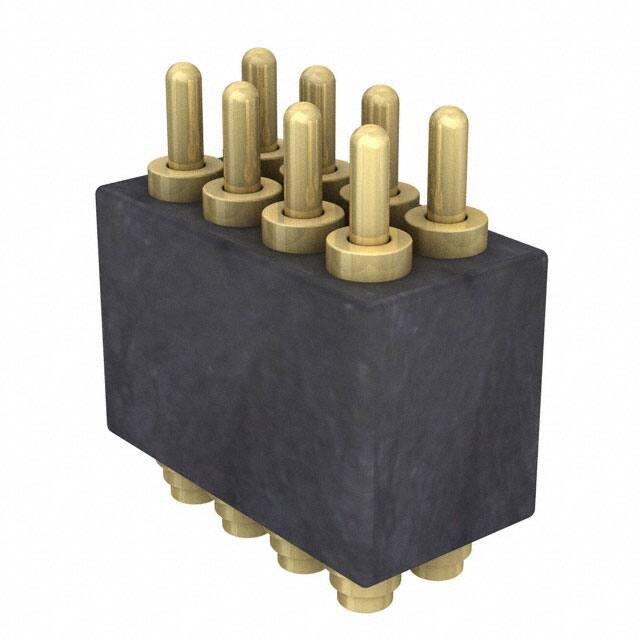

855-22-004-30-001101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 1.27mm 2 4 黄铜 510nm 金 贴片安装
供应商型号: 575-855-22-004-30
供应商: Mouser
标准整包数: 1
MILL-MAX 矩形连接器 - 弹簧式 855-22-004-30-001101

855-22-004-30-001101概述

    弹簧加载连接器技术手册解析

    1. 产品简介


    弹簧加载连接器是一种能够提供稳定接触和可靠连接的电子元件。Spring-Loaded Connectors主要分为两种系列:单排系列(Series 854)和双排系列(Series 855)。这些连接器采用.050英寸网格设计,适用于表面安装且具有高密度的特点,特别适合需要高频次插拔操作的应用场景。

    2. 技术参数


    - 材料:
    - 接触针和基座:镀20微英寸金的铜合金,底材为镀100微英寸镍
    - 弹簧:镀10微英寸金的铍铜
    - 绝缘体:UL94 V-0等级的耐高温热塑性塑料
    - 机械特性:
    - 弹簧初始高度时的压力:25克
    - 弹簧中行程(.0275英寸)时的压力:60克
    - 耐久性:可达100,000次循环
    - 电气特性:
    - 电压等级:100VRMS/150VDC
    - 电流等级:每触点2A(连续),3A(峰值)
    - 接触电阻:最大20毫欧姆
    - 绝缘电阻:最小10,000兆欧姆
    - 绝缘强度:最小700VRMS
    - 电容:最大1pF

    3. 产品特点和优势


    - 精度:精密机加工的针头和底座及金镀层确保长达100,000次循环的耐用性。
    - 可靠性:高压力弹簧设计使得连接器能够在频繁插拔的情况下仍保持稳定的电气连接。
    - 温度适应性:高温度等级的绝缘体允许在各种苛刻环境下正常工作。
    - 灵活性:可通过手动放置或带卷包装(适用于Series 855)实现灵活装配。

    4. 应用案例和使用建议


    弹簧加载连接器广泛应用于通信设备、医疗设备、汽车电子、工业自动化等领域,特别是需要高可靠性和耐久性的应用场景。例如,在便携式医疗设备中,这类连接器可以确保信号传输的稳定性和可靠性,减少因频繁移动导致的连接不稳定。
    使用建议:
    - 确保安装环境的清洁,避免灰尘或杂质进入连接器内部影响其性能。
    - 在高振动环境中使用时,适当增加固定措施以防止连接器松动。
    - 在长期连续工作条件下,建议定期检查连接器的接触状态以确保其可靠性。

    5. 兼容性和支持


    - 兼容性:Series 854和Series 855设计用于.050英寸网格的表面安装,与相关标准兼容。
    - 支持:Mill-Max公司提供了全面的技术支持和客户服务,包括详细的产品文档、在线支持和售后维护服务。

    6. 常见问题与解决方案


    - 问题一:连接器插拔时出现接触不良。
    - 解决方案:检查安装是否正确,清洁连接器及插脚,确认无灰尘或杂质。
    - 问题二:连接器接触电阻过高。
    - 解决方案:更换新的连接器,确保所有组件均符合规格要求。
    - 问题三:在高温环境下工作,连接器失效。
    - 解决方案:选择更高等级的绝缘材料,确保连接器能承受更高的温度范围。

    7. 总结和推荐


    弹簧加载连接器Series 854和Series 855凭借其卓越的耐久性、可靠性以及广泛的适用性,非常适合需要高可靠性和稳定性连接的应用场合。无论是便携式医疗设备还是工业自动化领域,这款连接器都能表现出色。因此,强烈推荐使用Mill-Max的弹簧加载连接器,相信它们会在您的应用中发挥出色的表现。

855-22-004-30-001101参数

参数
触头镀层厚度 510nm
类型 Piston
间距 1.27mm
材料 黄铜
排数 2
触头镀层
触头数量 4
安装方式 贴片安装
零件状态 在售
包装方式 散装
