813-22-004-30-004-101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 2 4 铜合金 510nm 金 贴片安装
供应商型号:
供应商:
标准整包数: 0

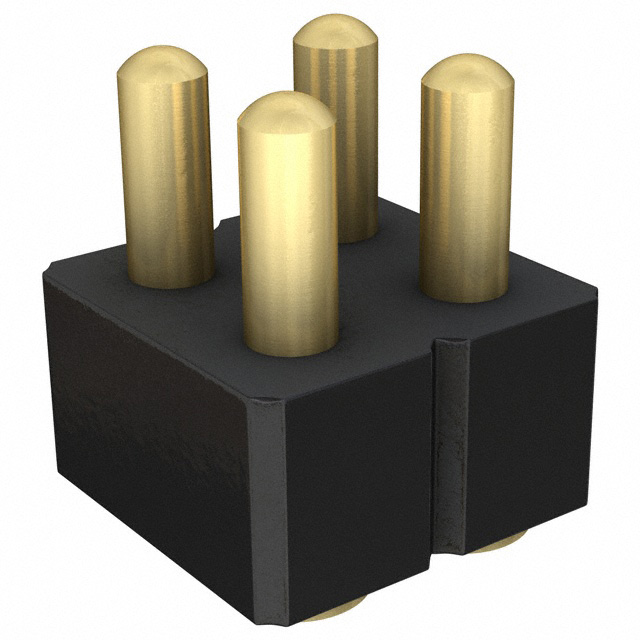

MILL-MAX 矩形连接器 - 弹簧式 813-22-004-30-004-101

813-22-004-30-004-101概述

    Mill-Max Spring-Loaded Connectors 技术手册解析

    产品简介


    Mill-Max Manufacturing Corporation 的弹簧加载连接器系列广泛应用于工业、消费电子及通信行业。本文将介绍Spring-Loaded Connectors的主要型号(811、812、813、814和819、820)及其核心功能和应用领域。这些连接器设计用于表面安装,提供高可靠性、低电阻和高电流承载能力,适用于需要频繁插拔操作的应用场合。

    技术参数


    以下是不同型号Spring-Loaded Connectors的技术规格概览:
    | 型号 | 材料 | 机械特性 | 电气特性 |
    ||
    | Series 811 | 接触销和基座:镀金铜合金(20μ") | 初始高度处弹簧力:25克 | 电压额定值:100Vrms/150Vdc |
    弹簧:铍铜镀金(10μ") | 中行程处弹簧力:60克 | 电流额定值:2A(连续),3A(峰值) |
    绝缘体:UL94 V-0高耐温塑料 | 寿命:1,000,000次 | 接触电阻:最大20mΩ |
    接触高度:0.137至0.236英寸 | 同轴性:单排最多10个引脚,双排最多20个引脚 | 绝缘电阻:最小10,000兆欧 |
    | Series 812 | 接触销和基座:镀金铜合金(20μ") | 初始高度处弹簧力:25克 | 介电强度:最小700Vrms |
    弹簧:铍铜镀金(10μ") | 中行程处弹簧力:60克 | 电容:最大1pF |
    绝缘体:UL94 V-0高耐温塑料 | 寿命:1,000,000次
    其他型号(Series 813、814、819、820、810)的详细参数请参考上文内容。

    产品特点和优势


    1. 耐用性:每个连接器都保证1,000,000次的插拔寿命,确保长期稳定运行。
    2. 低接触电阻:最大20mΩ的接触电阻确保高效传输,降低能量损耗。
    3. 高载流能力:2A(连续)、3A(峰值)的电流评级适合需要大电流的应用。
    4. 宽范围选择:不同高度和接触风格的选择使连接器适用于多种应用场景。
    5. 兼容自动化生产:32mm或44mm宽的载带包装,方便自动化生产线集成。

    应用案例和使用建议


    1. 表面安装应用:如在消费电子产品的PCB板上,确保高频信号传输的稳定性。
    2. 垂直堆叠板:用于需要垂直堆叠的电路板之间的连接,如服务器主板。
    3. 可拆卸模块:允许模块化设计,便于维修和升级。
    使用建议:
    - 在复杂电路中使用时,确保正确的引脚配置以避免短路。
    - 定期检查连接器的状态,特别是经过多次插拔后。

    兼容性和支持


    1. 兼容性:适用于标准载带包装,符合EIA-481规范,便于自动化生产线集成。
    2. 技术支持:厂家提供详细的技术文档和在线支持,帮助客户进行选型和应用设计。

    常见问题与解决方案


    1. 问题:插拔过程中出现松动
    - 解决方案:确保所有部件正确安装,并按照手册指导进行初始设置。
    2. 问题:接触不良
    - 解决方案:检查引脚是否清洁,必要时重新焊接。
    3. 问题:引脚损坏
    - 解决方案:使用合适的工具进行插拔操作,避免粗暴处理。

    总结和推荐


    Mill-Max的Spring-Loaded Connectors系列是工业级高可靠性连接器的优秀选择。它们具有出色的机械和电气性能,能够满足各类应用场景的需求。对于追求高质量连接解决方案的应用场合,我们强烈推荐使用这些连接器。

813-22-004-30-004-101参数

参数
间距 2.54mm
材料 铜合金
排数 2
触头镀层
触头数量 4
触头镀层厚度 510nm
类型 Piston
安装方式 贴片安装
零件状态 在售
包装方式 散装,管装
