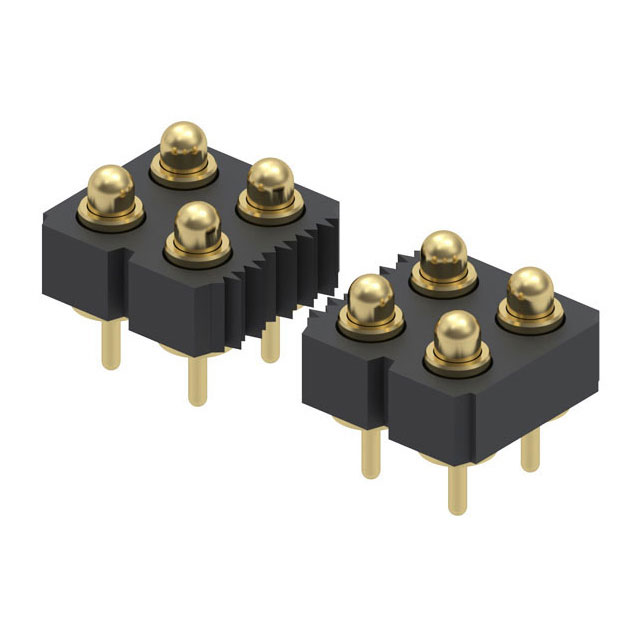

823-22-056-10-000101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 2 56 铜合金 510nm 金 通孔安装 71.12mm(长度)*5.08mm(高度)
供应商型号: Q-823-22-056-10-000101
供应商: 期货订购
标准整包数: 1
MILL-MAX 矩形连接器 - 弹簧式 823-22-056-10-000101

823-22-056-10-000101概述

    弹簧式连接器(Spring-Loaded Connectors)

    1. 产品简介


    弹簧式连接器是广泛应用于电子领域的关键组件,主要通过弹力实现电路的快速、可靠的连接。Mill-Max公司生产的Series 821和Series 823系列弹簧式连接器,以其模块化设计、高耐用性和优良的电气性能,在众多应用场合中展现出卓越的表现。这两个系列主要提供单排和双排接触点配置,适用于广泛的电子设备和电路板设计。

    2. 技术参数


    - 材料:
    - 接触针及底座:机械加工的铜合金,镀金厚度为0.51微米,底层镍镀层厚度为2.54微米
    - 弹簧:铍铜,镀金厚度为0.25微米
    - 绝缘体:耐高温热塑性塑料,UL94 V-0等级
    - 机械性能:
    - 初始高度(A)下的弹簧力:25克
    - 中行程(B/2)下的弹簧力:60克
    - 耐用性:最高可达1,000,000次循环
    - 电气性能:
    - 电压等级:交流100伏/直流150伏
    - 电流等级:连续2安培,峰值3安培
    - 接触电阻:最大20毫欧
    - 绝缘电阻:最小10,000兆欧
    - 介电强度:最小700伏交流
    - 电容:最大1皮法拉

    3. 产品特点和优势


    Spring-Loaded Connectors的主要特点是其出色的耐用性和可靠性。通过精密机械加工的接触针和底座,结合高强度的铍铜弹簧,使得这些连接器能够承受高达1,000,000次循环。此外,模块化设计允许轻松更换或添加接触点,极大地提高了灵活性和适用性。同时,金镀层不仅提升了导电性能,还延长了使用寿命。高温度热塑性绝缘体确保了连接器可以在各种恶劣环境中稳定运行。

    4. 应用案例和使用建议


    这些连接器广泛应用于通信设备、工业自动化系统、医疗设备和消费电子产品等领域。例如,在通信设备中,Series 821和823可以用于板对板连接,确保高频信号传输的稳定性。对于需要频繁插拔的应用场景,这些连接器的长行程和高循环寿命特别有利。
    使用建议:
    - 在安装前,务必确保电路板上的通孔尺寸符合要求(直径0.56毫米±0.08毫米),以保证最佳的插入效果。
    - 使用适当的焊接工艺(手工焊、波峰焊或回流焊)进行安装,确保良好的电气连接和机械稳定性。
    - 定期检查连接器的磨损情况,及时更换损坏部件,保持系统的正常运行。

    5. 兼容性和支持


    这些连接器支持手动放置到标准2.54毫米间距的通孔电路板上,适用于多种焊接工艺。制造商提供了详尽的技术支持和售后服务,包括技术咨询、故障排除和定制化解决方案。如果您在安装或使用过程中遇到任何问题,可以随时联系Mill-Max公司的技术支持团队。

    6. 常见问题与解决方案


    - 问题1:连接器无法插入通孔
    - 解决方案:检查通孔直径是否在规定的范围内(0.56毫米±0.08毫米)。确保电路板表面平整无损伤,必要时重新钻孔。

    - 问题2:接触不良导致信号丢失
    - 解决方案:确认焊接质量良好,无虚焊或短路现象。如果问题依旧,可能需要检查接触针的镀层状态,必要时更换新的连接器。

    7. 总结和推荐


    Mill-Max公司的Spring-Loaded Connectors凭借其卓越的耐用性、稳定的电气性能和灵活的设计,在众多应用场景中表现出色。无论是工业设备还是消费电子产品,这些连接器都是不可或缺的组件。强烈推荐在需要高性能连接解决方案的项目中使用。
    综上所述,Spring-Loaded Connectors以其可靠的设计、优良的性能和广泛的应用范围,成为了市场上备受青睐的产品。如果您正在寻找一种既坚固又灵活的连接解决方案,那么这些连接器无疑是您最好的选择。

823-22-056-10-000101参数

参数
类型 Piston
间距 2.54mm
材料 铜合金
排数 2
触头镀层
触头数量 56
触头镀层厚度 510nm
长*宽*高 71.12mm(长度)*5.08mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装
