821-22-051-10-001101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 1 51 铜合金 510nm 金 通孔安装 129.5mm(长度)*2.54mm(高度)
供应商型号: Q-821-22-051-10-001101
供应商: 期货订购
标准整包数: 1

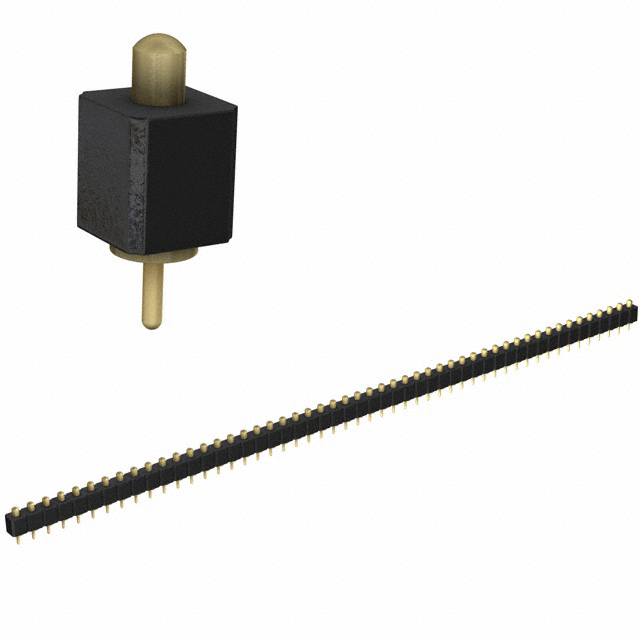

MILL-MAX 矩形连接器 - 弹簧式 821-22-051-10-001101

821-22-051-10-001101概述

    # SPRING-LOADED CONNECTORS 技术手册

    产品简介


    Spring-Loaded Connectors 是由 Mill-Max Mfg. Corp. 生产的一系列弹簧加载连接器。这些连接器具有紧凑的设计和高可靠性,适用于多种电子设备和系统的连接需求。它们的主要功能是提供稳定的电气连接,广泛应用于消费电子、工业控制、通信设备和医疗设备等领域。

    技术参数


    单行系列(Series 821)
    - 接触点数量:02-64
    - 接触高度:0.137" - 0.236"
    - 初始高度(A):0.137", 0.177", 0.197", 0.217", 0.236"
    - 最大行程(B):0.039", 0.045", 0.055"
    双行系列(Series 823)
    - 接触点数量:04-72
    - 接触高度:0.137" - 0.236"
    - 初始高度(A):0.137", 0.177", 0.197", 0.217", 0.236"
    - 最大行程(B):0.039", 0.045", 0.055"
    材料
    - 接触针及基座:黄铜合金,镀金20μ”镍100μ”
    - 弹簧:铍铜,镀金10μ”
    - 绝缘体:高温热塑塑料,UL94 V-0 级
    机械特性
    - 初始高度(A)弹簧力:25克
    - 中间行程(B/2)弹簧力:60克
    - 寿命:高达1,000,000次循环
    电气特性
    - 额定电压:100Vrms / 150Vdc
    - 额定电流:连续2安培,峰值3安培
    - 接触电阻:最大20毫欧
    - 绝缘电阻:最小10,000兆欧
    - 介电强度:最小700Vrms
    - 容量:最大1皮法拉

    产品特点和优势


    唯一功能和优势
    - 模块化接触设计,可在0.100英寸网格上使用,提供从0.137英寸到0.236英寸的五种不同高度选择。
    - 精密机加工的活塞和基座以及金电镀部件确保高达1,000,000次循环的耐用性。
    - 活塞长行程设计与低轮廓装配相匹配。
    - 低电阻,高电流的接触,额定电流为2安培连续,3安培峰值。
    - 高温热塑绝缘体适合表面贴装工艺。
    - 设计用于手动放置入Ø0.022±0.003英寸的通孔电路板中,在手工焊接、波峰焊接或回流焊接前放置。

    应用案例和使用建议


    应用案例
    Spring-Loaded Connectors 广泛应用于需要稳定连接和高可靠性要求的设备中。例如,工业自动化控制系统中的传感器连接、医疗器械设备的信号传输、消费电子设备的接口连接等。
    使用建议
    - 在安装过程中要确保接触针垂直于电路板,以获得最佳连接效果。
    - 根据具体应用需求选择合适高度的接触针。
    - 注意保持适当的接触压力以确保良好的电气连接。

    兼容性和支持


    - 兼容性:支持手动放置入 Ø0.022±0.003 英寸的通孔电路板中。
    - 支持:供应商提供详尽的技术文档和技术支持服务,帮助客户解决在使用过程中遇到的问题。

    常见问题与解决方案


    常见问题
    1. 接触不良
    - 解决方案:检查接触针是否垂直安装,确保接触针插入到位并有足够的接触压力。
    2. 寿命不足
    - 解决方案:确保使用符合规格的电路板,避免过度弯曲接触针,定期检查和更换已磨损的连接器。
    3. 绝缘电阻低
    - 解决方案:检查电路板清洁度,确保接触区域无尘污物。必要时进行清洗处理。

    总结和推荐


    产品综合评估
    Spring-Loaded Connectors 以其精密的设计和高性能赢得了市场的广泛认可。它在稳定性、耐用性和电气性能方面表现出色,适用于各种严苛的应用环境。
    推荐结论
    鉴于其卓越的性能和广泛的应用范围,强烈推荐使用 Spring-Loaded Connectors。无论是消费电子产品还是工业设备,这款连接器都能提供可靠而稳定的连接,满足您的需求。

821-22-051-10-001101参数

参数
排数 1
触头镀层
触头数量 51
触头镀层厚度 510nm
类型 Piston
间距 2.54mm
材料 铜合金
长*宽*高 129.5mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

821-22-051-10-001101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

821-22-051-10-001101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 821-22-051-10-001101 821-22-051-10-001101数据手册

821-22-051-10-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
