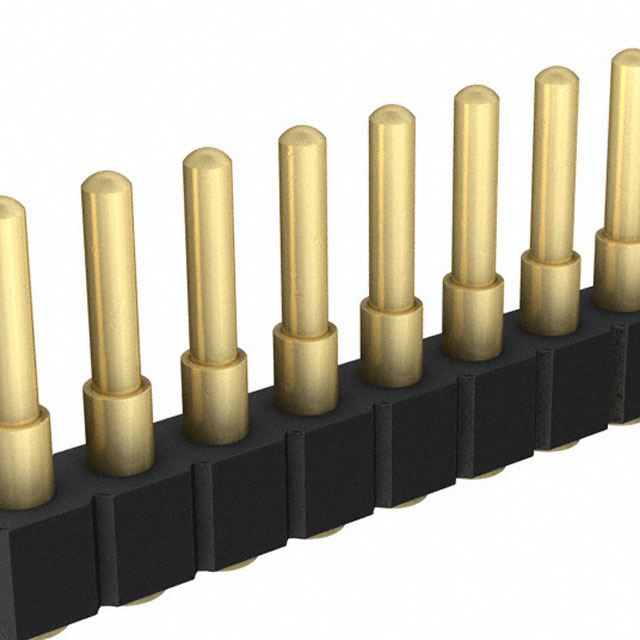

812-22-06430-007-101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 1 64 铜合金 510nm 金 贴片安装 162.56mm(长度)*2.54mm(高度)
供应商型号:
供应商:
标准整包数: 0
MILL-MAX 矩形连接器 - 弹簧式 812-22-06430-007-101

812-22-06430-007-101概述


    产品简介


    弹簧加载连接器是应用于各类电子设备中的关键组件,适用于需要高可靠性和高性能的应用场景。Mill-Max制造公司的812、814系列弹簧加载连接器特别设计用于表面贴装工艺,并提供单排和双排的选择。这些连接器的特点在于精密加工的活塞/基座和镀金部件,确保了超过100万次的耐用周期。适用于PCB的水平安装和垂直安装,非常适合于电路板之间的连接应用。

    技术参数


    | 参数 | 值 |

    | 接触材料 | 铜合金镀金(金/镍) |
    | 弹簧材料 | 铍铜镀金 |
    | 绝缘体材料 | 高温塑料,UL94 V-0等级 |
    | 初始高度下的弹簧力 | 25克 |
    | 中行程下的弹簧力 | 60克 |
    | 耐用性 | 1,000,000次 |
    | 电压额定值 | 100Vrms/150Vdc |
    | 电流额定值 | 2A(连续),3A(峰值) |
    | 接触电阻 | 最大20mΩ |
    | 绝缘电阻 | 最小10,000MΩ |
    | 介电强度 | 最小700Vrms |
    | 容量 | 最大1pF |

    产品特点和优势


    弹簧加载连接器提供了高可靠性与长寿命,特别是经过精密加工的活塞和基座能够确保超过100万次的使用寿命。采用金镀层的接触部件,减少了接触电阻,提高了电流承载能力。绝缘材料符合UL94 V-0标准,保证了良好的阻燃性能。独特的设计使得这些连接器非常适合用于表面贴装工艺,同时具有很高的耐用性,适合于多种应用场合。

    应用案例和使用建议


    弹簧加载连接器812和814系列广泛应用于电信设备、计算机、医疗设备及工业自动化等领域。例如,在电信设备中,它们可用于高速信号传输,确保可靠的通信质量;在医疗设备中,这些连接器的高精度和耐用性是不可或缺的。对于使用者来说,可以考虑采用合适的连接器样式(0-9)和高度(如.255英寸至.430英寸),以适应不同的应用需求。另外,考虑到耐久性和表面安装的要求,可以选择宽带载带包装,便于自动化装配过程。

    兼容性和支持


    弹簧加载连接器812和814系列与各种标准表面安装设备完全兼容,支持自动化装配,如通过真空拾取夹具实现自动化处理。此外,厂商提供技术支持,解答有关产品使用和组装的问题,确保用户能够充分利用产品的各项功能。

    常见问题与解决方案


    1. Q:如何确保弹簧加载连接器正确安装?
    - A: 确保使用合适的接触式样和高度,并遵循制造商提供的装配指南,尤其是在使用真空拾取夹具时。
    2. Q:连接器的耐久性如何测试?
    - A: 连接器通常设计为可承受超过100万次的插拔操作,可通过模拟多次使用情况来验证其性能。
    3. Q:是否有替代的连接方式?
    - A: 可以考虑使用其他类型的弹簧加载连接器或其他固定连接方法,但要确保所选方案满足应用要求,尤其是电气特性和机械强度方面。

    总结和推荐


    弹簧加载连接器812和814系列以其高可靠性、长寿命以及广泛的适用性,成为电子设备中的重要组件。无论是电信、计算机还是医疗设备领域,这些连接器都能提供出色的性能。因此,我强烈推荐使用这类产品,特别是在需要高可靠性连接的场景中。

812-22-06430-007-101参数

参数
材料 铜合金
排数 1
触头镀层
触头数量 64
触头镀层厚度 510nm
类型 Piston
间距 2.54mm
长*宽*高 162.56mm(长度)*2.54mm(高度)
安装方式 贴片安装
零件状态 停产
包装方式 管装

812-22-06430-007-101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

812-22-06430-007-101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 812-22-06430-007-101 812-22-06430-007-101数据手册

812-22-06430-007-101封装设计

查看详情并下载
Symbol
Footprint
3D Model
