816-22-006-10-004101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 1 6 铜合金 510nm 金 通孔安装 15.24mm(长度)*2.54mm(高度)
供应商型号: 575-8162200610004101
供应商: Mouser
标准整包数: 1
MILL-MAX 矩形连接器 - 弹簧式 816-22-006-10-004101

816-22-006-10-004101概述


    产品简介

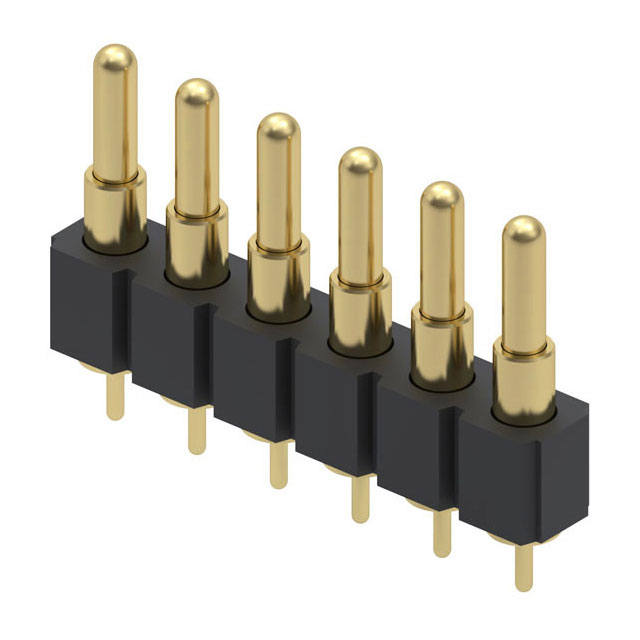

    Mill-Max SLC Spring-Loaded Header
    Mill-Max SLC Spring-Loaded Header 是一种垂直安装的通孔连接器,主要用于电子设备中实现信号传输。它采用单排设计,通过弹簧加载机制确保可靠接触。此连接器广泛应用于计算机主板、工业控制板、通信设备及各种测试测量设备中。

    技术参数


    | 参数 | 值 |

    | 接插件编号 | 816-22-006-10-004101 |
    | 插针数量 | 6 |
    | 插针材料 | 铜锌合金(含铅) |
    | 绝缘材料 | 尼龙46 (Stanyl TE250F6/F9) |
    | 端子电镀 | 20μ" 金过 100μ" 镍 |
    | 内部弹簧电镀 | 10μ" 金 |
    | 包装形式 | 管式包装 |
    | RoHS 合规性 | 是 |

    产品特点和优势


    Mill-Max SLC Spring-Loaded Header 具有以下独特功能和优势:
    1. 可靠的弹簧加载机制:确保即使在长期振动环境下也能保持良好的电气连接。
    2. 高耐热性绝缘材料:尼龙46材料的使用使得该连接器能在高达290°C的温度下正常工作,适用于高温环境。
    3. 兼容性强:通过精密制造确保与多种电路板完美匹配。
    4. RoHS 合规性:符合欧盟的 RoHS 指令,保证环保标准。
    这些优势使 Mill-Max SLC Spring-Loaded Header 成为许多高端应用的理想选择,尤其在对可靠性要求极高的场合。

    应用案例和使用建议


    应用案例:
    - 工业自动化设备:在需要长期稳定连接的控制系统中,这种连接器可以确保可靠的信号传输。
    - 通信设备:在复杂的通信系统中,高耐热性和可靠性的连接器是不可或缺的组件。
    使用建议:
    - 在使用过程中,确保连接器与电路板之间的焊接质量,以防止虚焊导致的电气故障。
    - 定期检查连接器,特别是在长时间高温环境下使用时,确保弹簧加载机制仍然有效。

    兼容性和支持


    Mill-Max SLC Spring-Loaded Header 与其他品牌的同类产品具有良好的兼容性。制造商提供了详尽的技术支持和售后服务,用户可以通过官方网站获取最新的产品文档和技术指导。

    常见问题与解决方案


    1. 连接不牢固
    - 解决方案:检查插针与插座之间的焊接质量,必要时重新焊接。

    2. 温度过高导致损坏
    - 解决方案:确保在规定的工作温度范围内使用,避免长时间处于极端高温环境中。

    总结和推荐


    Mill-Max SLC Spring-Loaded Header 是一款高度可靠且适用范围广泛的电子连接器。其优异的机械特性和电气性能使其成为许多应用的理想选择。特别是对于需要在高温环境下工作的设备,该连接器能够提供卓越的稳定性。因此,强烈推荐使用此产品以满足您的电子连接需求。

816-22-006-10-004101参数

参数
排数 1
触头镀层
触头数量 6
触头镀层厚度 510nm
类型 Piston
间距 2.54mm
材料 铜合金
长*宽*高 15.24mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

816-22-006-10-004101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

816-22-006-10-004101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 816-22-006-10-004101 816-22-006-10-004101数据手册

816-22-006-10-004101封装设计

查看详情并下载
Symbol
Footprint
3D Model
