813-22-048-30-004-101

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Piston 2.54mm 2 48 铜合金 510nm 金 贴片安装 60.96mm(长度)*5.08mm(高度)
供应商型号:
供应商:
标准整包数: 0

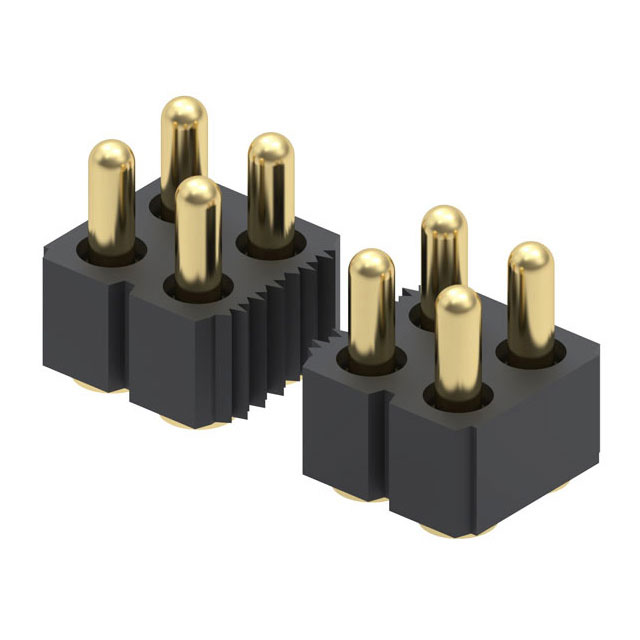

MILL-MAX 矩形连接器 - 弹簧式 813-22-048-30-004-101

813-22-048-30-004-101概述

    弹簧式连接器产品手册

    产品简介


    弹簧式连接器是一种常用的电气互连解决方案,主要用于表面贴装技术(SMT)的应用中。Mill-Max Mfg. Corp. 提供的系列 811, 812, 813, 和 814 弹簧式连接器特别适用于需要高可靠性和紧凑设计的应用场景。这些连接器可以用于单行和双行排列,适用于不同的电路板布局和空间限制。主要功能包括:
    - 高电流传输能力:每接触点连续传输电流可达2A,峰值电流可达3A。
    - 高机械耐用性:可承受多达100万次循环。
    - 低接触电阻:接触电阻不超过20毫欧。
    - 高绝缘电阻:绝缘电阻至少为10兆欧。

    技术参数


    以下是产品的主要技术规格:
    | 参数 | 规格 |

    | 接触材料 | 机加工铜合金,金20微英寸镀层 |
    | 弹簧材料 | 铍铜,金10微英寸镀层 |
    | 绝缘材料 | 高温塑料,UL94 V-0级 |
    | 弹簧力 | 初始高度25克,中间行程60克 |
    | 循环次数 | 100万次 |
    | 电气规格
    | 电压等级 | 交流100VRMS/直流150V |
    | 电流等级 | 连续2A,峰值3A |
    | 接触电阻 | ≤20毫欧 |
    | 绝缘电阻 | ≥10兆欧 |
    | 绝缘强度 | 交流700VRMS |
    | 容量 | ≤1皮法 |

    产品特点和优势


    Mill-Max的弹簧式连接器具有以下独特的优势:
    - 长寿命:通过精密机械加工的活塞/基座和金镀层组件,保证100万次的循环寿命。
    - 高强度:延长的体部提供了更大的承压面,增加了强度并保护了推动杆。
    - 低阻抗:低电阻的设计确保了高效电流传导。
    - 自动化兼容性:适合自动化组装过程,提供卷带包装。
    - 兼容性:与多种SMT工艺兼容,适用于不同尺寸的电路板。

    应用案例和使用建议


    这类连接器广泛应用于各种电子设备中,如工业控制设备、医疗仪器、通信设备等。特别是在要求高可靠性且需要紧凑设计的应用中表现优异。例如,在多层PCB上使用时,可以通过手动放置或自动装配的方式进行安装。为实现最佳性能,建议:
    - 在焊接前,确保接触点精确对齐。
    - 使用合适的预焊工具和方法来提高装配精度。

    兼容性和支持


    Mill-Max弹簧式连接器能够与多种表面贴装技术和工艺兼容,支持卷带包装和盘式包装。厂商提供了详尽的技术支持和售后服务,帮助用户解决安装和使用过程中遇到的问题。

    常见问题与解决方案


    1. Q: 如何确定合适的产品型号?
    - A: 根据所需接触点数量和电路板尺寸选择合适的系列型号。
    2. Q: 装配过程中如何避免损坏?
    - A: 使用正确的装配工具和方法,确保接触点精准对齐。
    3. Q: 如何处理焊接过程中的气泡问题?
    - A: 确保焊接过程中的温度均匀,减少气泡的形成。

    总结和推荐


    总的来说,Mill-Max的弹簧式连接器因其高可靠性、长寿命和易于集成的特点,成为市场上广受欢迎的产品。无论是对于工业控制设备还是医疗设备等高端应用,都表现出色。我们强烈推荐用户在需要高可靠性连接解决方案时选择这款产品。

813-22-048-30-004-101参数

参数
触头数量 48
触头镀层厚度 510nm
类型 Piston
间距 2.54mm
材料 铜合金
排数 2
触头镀层
长*宽*高 60.96mm(长度)*5.08mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装

813-22-048-30-004-101厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

813-22-048-30-004-101数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 813-22-048-30-004-101 813-22-048-30-004-101数据手册
