857-10-012-10-002000

产品分类: 矩形连接器 - 弹簧式
厂牌: MILL-MAX
产品描述: Mating Target 1.27mm 2 12 黄铜 250nm 金 通孔安装 8mm(长度)*3.04mm(高度)
供应商型号: 575-8571001210002000
供应商: Mouser
标准整包数: 1

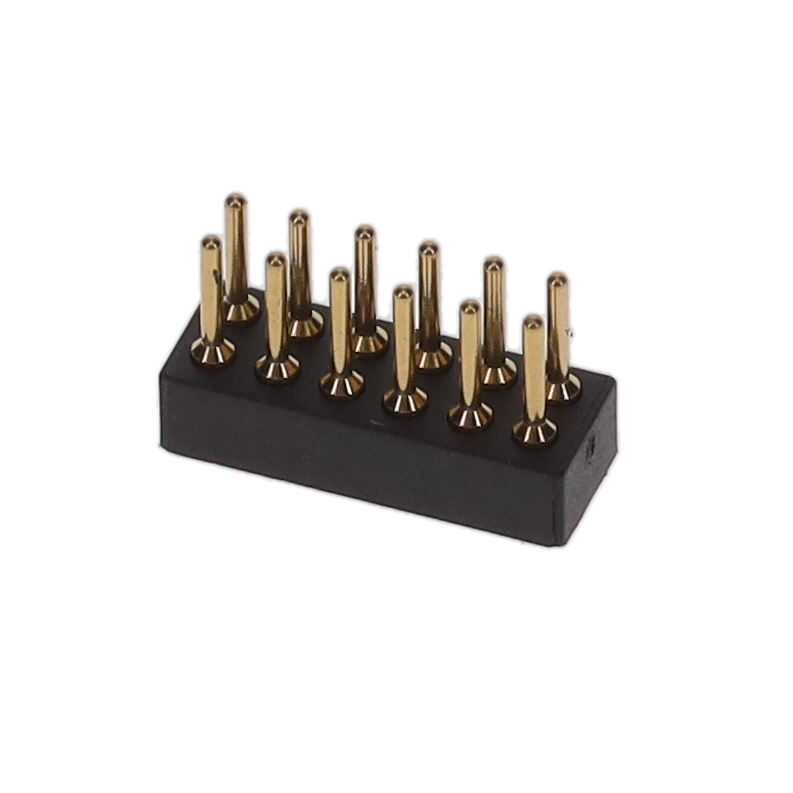

MILL-MAX 矩形连接器 - 弹簧式 857-10-012-10-002000

857-10-012-10-002000概述

    Spring-Loaded Connectors: Mill-Max Mfg. Corp. Series 856 & 857

    产品简介


    Mill-Max Mfg. Corp. 的系列856和857弹簧负载连接器专为弹簧负载组装设计,适用于单行和双行排列。这些连接器广泛应用于各种电子产品,如通信设备、医疗设备、工业自动化系统等。通过提供高精度的金镀导电接触面,它们确保了可靠的电气连接。

    技术参数


    - 针脚布局:Series 856和857提供单行和双行针脚布局。
    - 针脚数量:Series 856范围从1到20个针脚;Series 857范围从4到40个针脚。
    - 表面处理:针脚采用金镀层,厚度10微英寸(μ")。
    - 安装方式:SMT(表面贴装技术)和通孔两种安装方式。
    - 绝缘材料:高温度热塑塑料。
    - 共平面性:所有针脚的共平面性≤0.005英寸。对于超过40个针脚的情况,请联系技术支持。
    - 兼容标准:符合RoHS-2指令2011/65/EU。

    产品特点和优势


    1. 高精度和可靠性:采用金镀层和高精度加工,确保长期稳定的工作性能。
    2. 多样化配置:提供了多种针脚数量和安装方式的选择,满足不同应用需求。
    3. 良好的机械强度:高温度热塑塑料外壳提高了机械强度,适用于严苛的工作环境。
    4. 易于安装和维护:可选择SMT和通孔安装方式,方便生产和维护。

    应用案例和使用建议


    - 应用案例:用于手机、笔记本电脑、可穿戴设备等便携式电子设备的电池连接器。
    - 使用建议:在安装过程中,需确保共平面性达到指定要求,以避免信号干扰和连接不稳定。此外,对于多于40个针脚的连接器,建议咨询技术支持进行定制。

    兼容性和支持


    - 兼容性:Series 856和857连接器可以与Mill-Max公司其他系列的产品兼容,提供多样化的应用组合。
    - 支持:Mill-Max Mfg. Corp. 提供详尽的技术文档和支持服务,帮助客户解决技术难题。

    常见问题与解决方案


    - 问题1:针脚共平面性不符合要求。
    - 解决方案:检查针脚的共平面性,确保在允许的范围内(≤0.005英寸)。如果需要,联系技术支持获取进一步指导。
    - 问题2:连接不稳定。
    - 解决方案:确认连接器安装是否正确,确保所有针脚均牢固接触。如果仍有问题,请咨询技术支持。
    - 问题3:信号传输质量不佳。
    - 解决方案:检查是否有电磁干扰,必要时增加屏蔽措施。确保安装环境清洁无尘,有助于提高信号传输质量。

    总结和推荐


    Mill-Max Mfg. Corp. 的Series 856和857弹簧负载连接器在设计和性能上表现出色,具有广泛的适用性和高度可靠性。其多样化的配置选项使其能够适应各种应用场景。强烈推荐给对连接器质量和可靠性有高要求的应用场合。通过优质的客户服务和技术支持,用户可以在使用过程中获得最大的效益。

857-10-012-10-002000参数

参数
间距 1.27mm
材料 黄铜
排数 2
触头镀层
触头数量 12
触头镀层厚度 250nm
类型 Mating Target
长*宽*高 8mm(长度)*3.04mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

857-10-012-10-002000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

857-10-012-10-002000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 弹簧式 MILL-MAX 857-10-012-10-002000 857-10-012-10-002000数据手册

857-10-012-10-002000封装设计

查看详情并下载
Symbol
Footprint
3D Model
